一种加装开闭锁孔防盗器的新型门锁的制作方法

本实用新型涉及锁业领域，尤其涉及一种加装开闭锁孔防盗器的新型门锁，该门锁中的防盗装置是利用机械密码程控起到识别达到防盗的目的。

背景技术：

在现有的安全门应用的锁业中，老式的弹子锁的原理结构应用还在广泛使用中，大部分的门锁只不过改变了其结构类型及方式而已，其原理均是用钥匙插入锁芯并旋转带动机构而实现开关动作。弹子结构的圆柱形锁芯表面上沿径向分布着若干个孔，这些孔与锁体上的孔是相对应的，因而使上弹子与下弹子的接触面正好与锁芯、锁体的接触面相重合，锁芯因之可以自由旋转，带动机构实现开关动作，民用市场应用普及率极高并且应用广泛；但随着市场经济的发展，开锁公司出现弹子锁的安全性就没有保证了，进而就出现了指纹锁密码锁、电子密码锁，但它们的实用性极差，强大的敲击和振动就会导致出现乱码打不开的现象，打不开房门门锁时，便会采用应急用钥匙开锁的现象，这便会预留一个利用弹子锁的钥匙孔通道，由此便出现了市场乱开锁的现象，使居民的财产安全和生命安全没有了保障。

中国实用新型专利(201510680327.2：一种斜舌防盗门锁)公开了一种斜舌防盗门锁，其特征在于：包括面板、壳体、扣板、钥匙、斜舌、斜舌拖板、扭动装置、行程及轴向限位装置和保险锁定装置；

所述面板与壳体固定连接，扣板上设置有锁孔，斜舌拖板、扭动装置、行程及轴向限位装置和保险锁定装置均内置在壳体内；

斜舌的一端与壳体内的斜舌拖板固定连接，斜舌的另一端从面板中部伸出，斜舌的伸出端能与扣板上的锁孔相配合；

斜舌拖板的底部设置有斜舌簧，斜舌簧的另一端与壳体底壁固定连接；

扭动装置包括旋钮簧、套装在旋钮簧外周的旋钮、内置于旋钮簧中心的锁芯 和传动板，传动板将旋钮簧与斜舌拖板相连接；锁芯与钥匙相匹配；当使用钥匙转动锁芯或扭动旋钮时，传动板能带动斜舌拖板移动，使斜舌从扣板中的锁孔内移除；

行程及轴向限位装置包括行程限位槽、限位块和限位扭簧，行程限位槽设置在斜舌拖板的一侧，限位块的一端位于行程限位槽内，限位块的另一端与限位扭簧相贴合；

保险锁定装置包括与斜舌拖板固定连接的滑块和设置在滑块底部的拨动块；滑块的另一端与锁芯相连接。

中国实用新型专利(201510096949.0：防盗门锁装置)公开了一种防盗门锁装置，其特征是：包括锁盒(100)、机械锁(200)和面板(1)，所述机械锁(200)装设在锁盒(100)内，所述面板(1)盖装在锁盒(100)上，面板上装设有锁门(2)和锁门执行机构(14)，锁门(2)与锁门控制装置(3)连接，锁门控制装置(3)控制锁门(2)的开启和关闭，锁门控制装置(3)包括信号输入单元(4)、信号处理单元(5)、中央控制器(6)、驱动单元(7)和供电单元(8)，外部对锁门(2)的操作信号经信号输入单元(4)输入信号处理单元(5)，信号处理单元(5)将信号识别并处理后输入中央控制器(6)，中央控制器(6)根据信号处理单元(5)的处理结果信号，通过驱动单元(7)驱动锁门执行机构(14)对锁门(2)实行开启或关闭的操作，供电单元(8)给锁门控制装置(3)供电。

上述第一个实用新型专利公开的一种斜舌防盗门锁，主要是在斜舌轴向上进行限位与锁定来提高防盗性能；上述第二个实用新型专利公开的防盗门锁装置，主要是将机械锁与电控锁进行结合，通过在机械锁上设置由锁门控制装置控制的锁门，来实现双重安全保障；上述的两种防盗门锁采用不同的方式控制门锁，但门锁的锁孔均处于外置状态，门锁被破坏性极高，居民的财产安全和生命安全存在很大的隐患。

技术实现要素：

针对现有技术中存在的缺陷，本实用新型提供了一种加装开闭锁孔防盗器的新型门锁，其中的防盗装置可以保证门锁在关闭时处于内置不外露状态，门锁在 打开时，通过设置防盗装置中的数字密码盘，可以使限位片移动，打开锁孔；此种门锁结构简单，安全性极高。

为解决上述技术问题，本实用新型采用的技术方案是：本实用新型提供了一种加装开闭锁孔防盗器的新型门锁，包括锁盘、锁芯、内面板把手、外面板把手和防盗装置；所述锁盘上设有锁孔，所述锁芯设于所述锁盘内，钥匙通过所述锁孔进入所述锁芯左右旋转实现开启关闭房门；

所述防盗装置通过紧固螺钉固定于所述锁盘的前面，并通过移位滑动开闭锁孔通道实现防盗；

所述防盗装置包括主板、副板和数字密码盘；所述主板设有第一锁孔、开锁拨轮孔和数字密码盘固定孔；所述副板设有第二锁孔、开锁拨轮和密码盘锁片；所述数字密码盘包括数字盘和密码拨轮轴；

所述第一锁孔、所述第二锁孔与所述锁孔共轴，且孔径相等；

所述开锁拨轮通过所述开锁拨轮孔，使副板固定于所述主板的上面；

所述密码拨轮轴穿过所述数字密码盘固定孔，使数字密码盘固定于所述主板上面；

所述副板与所述数字密码盘通过所述密码盘锁片连接；

所述副板上设有限位片和限位轴，所述限位片通过所述限位轴的转动可以实现一档、二挡、三挡、四挡4个档位的限位。

优选地，所述防盗装置还包括离合器，所述离合器设置于房门里面，并与所述数字密码盘位置相对应；晚间离合器开启，数字密码盘的密码程序就处于分离状态，达到了双重保护，杜绝外部专业开锁，防止从室门入内，提高了防盗的安全性。

优选地，所述主板上还设有第一外侧内滑板行程孔、第一限位固定孔、第一小拨轮底座固定螺丝孔、盖板固定螺丝孔、第一固定孔、第二外侧内滑板行程孔。

优选地，所述副板上还设有第二限位固定孔、第二小拨轮底座固定螺丝孔、行程滑板、滑轮转轴、小拨轮卡片、限位轴、限位片、第二固定孔、固定板座、固定盖板孔。

优选地，所述第一外侧内滑板行程孔设于所述主板的左上方，所述第二外侧内滑板行程孔设于所述主板的右下方。

优选地，所述第一限位固定孔与所述第二限位固定孔共轴，且孔径相等；所述第一小拨轮底座固定螺丝孔与所述第二小拨轮底座固定螺丝孔共轴，且孔径相等；所述第一固定孔与所述第二固定孔共轴，且孔径相等。

优选地，所述主板、所述副板分别通过第一限位固定孔、第一小拨轮底座固定螺丝孔、第一固定孔和第二限位固定孔、第二小拨轮底座固定螺丝孔、第二固定孔采用紧固螺钉固定于房门上。

优选地，所述行程滑板设于小拨轮底座上，并通过所述滑轮转轴穿过所述小滑轮转孔固定；所述限位轴设于行程滑板上面，所述限位轴上设有限位片，通过控制限位片的行程可控制挡板的上下移动，实现锁孔的开闭。

优选地，所述固定板座通过所述第二固定孔、固定盖板孔采用紧固螺钉固定。

优选地，所述数字盘包括数字盘1/3、数字盘2/3和数字盘3/3，所述数字盘的数字取值范围为1-100，通过数字盘可设置12位数字的密码，只有通过密码盘对取正确密码后通过开锁拨轮旋转达到开启关闭锁孔的挡板。

优选地，所述内面板把手、外面板把手分别设于房门的内、外相对应的位置。

利用加装开闭锁孔防盗器的新型门锁进行锁孔开闭的方法，其操作步骤如下：

(1)将加装开闭锁孔防盗器的新型门锁的防盗装置通过与锁盘上相对应的孔通过紧固螺钉固定安装于房门上，防盗装置上的锁孔与锁盘上的锁孔相对应；并通过数字盘1/3、数字盘2/3、数字盘3/3设置12位数字的开锁密码；

(2)向左顺时针旋转开锁拨轮，开锁拨轮带动小拨轮卡片向上旋转，推动限位片向上运动，同时推动行程滑板沿开锁拨轮曲线限速下作直线匀速向上运动，行程滑板向上运动到上止点的位置，此时关闭开锁通道，限位片由一档在开锁拨轮转置下转换二挡、三挡锁定在四挡限制，完成闭锁功能；

(3)锁孔关闭后，向右逆时针旋转开锁拨轮，开锁拨轮带动小拨轮卡片向下运动，推动限位片打开，同时推动行程滑板沿拨轮曲线限速下作直线匀速向下 运动，完成限位片第一档的运动行程，行程滑板已经向下运动到下止点的位置，然后旋转数字密码盘分别对取数字盘1/3、数字盘2/3、数字盘3/3上预设的密码，对取密码正确，数字密码盘与副板相连接的密码盘锁片打开，此时可打开开锁通道，限位片由一档在开锁拨轮转置下转换二挡、三挡锁定在四挡的位置限制，完成开锁功能。

与现有技术相对比，本实用新型产生的有益效果是：

(1)本实用新型提供的加装开闭锁孔防盗器的新型门锁结构简单，防盗安全性高，最大程度的保证了居民的财产和生命安全；

(2)长时间在外出差不用担心盗窃人从门进入带来的财产和经济损失，尤其是防盗装置采用优质的不锈钢护板作为安全护板即为第一防护屏障，现在的物理质式破坏能力难以拆解；

(3)本实用新型提供的加装开闭锁孔防盗器的新型门锁为特殊行业在外的军人、边防工作者的家属的居住条件起到了可行性的安全保障，有效的防止了非有锁人在夜深人静时通过开锁进入室内；

(4)本实用新型提供的加装开闭锁孔防盗器的新型门锁给老人、未成年人小孩带来了方便，家中有小孩需要往返开门时只需按下控制限位结构的按钮即可，进出不需要密码程序开启；

(5)本实用新型提供的加装开闭锁孔防盗器的新型门锁优于市场上昂贵的指纹锁、密码锁，可在锁业制造领域节省人力物质，降低生产成本，并减轻了家庭开支，在市场实用安全生产中带来了巨大的经济效益和社会效益；

(6)本实用新型提供的加装开闭锁孔防盗器的新型门锁防盗安全性比较容易提高，其中的防盗装置内设有3组密码设定限位数据孔，12位数字的密码可任意设定和修改，随机性很强，安全性很高。

附图说明

图1是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置主板的结构示意图；

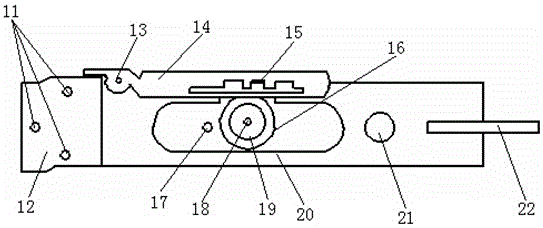

图2是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置副板 的结构示意图；

图3是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置剖面图；

图4是本实用新型提供的加装开闭锁孔防盗器的新型门锁结构示意图；

附图中各个标记的具体含义如下：

1、8：外侧内滑板行程孔；2：第一小拨轮底座固定螺丝孔；3：小滑轮转孔；4：第一锁孔；5：盖板固定螺丝孔；6：第一数字盘底座固定孔；7：密码拨轮孔；9：第一限位片固定孔；10：第一固定孔；11：第二固定孔；12：固定板座；13：第二限位固定片；14：限位片；15：限位轴；16：小拨轮卡片；17：第二小拨轮底座固定螺丝孔；19：小滑轮转轴；20：行程滑板；21：第二锁孔；22：密码盘锁片；23：密码拨轮轴；24：离合器H部分；25：数字盘1/3；26：数字盘2/3；27：数字盘3/3；28：第二数字盘底座固定孔；29：外部面板；30：开锁拨轮；31：锁孔；32：数字密码盘。

具体实施方式

下面结合附图，对本实用新型的具体实施例做详细的阐述。

参图1-4所示，图1是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置主板的结构示意图；图2是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置副板的结构示意图；图3是本实用新型提供的加装开闭锁孔防盗器的新型门锁中防盗装置剖面图；图4是本实用新型提供的加装开闭锁孔防盗器的新型门锁结构示意图；其中防盗装置主板上设有外侧内滑板行程孔1、8；第一小拨轮底座固定螺丝孔2、小滑轮转孔3、第一锁孔4、盖板固定螺丝孔5、第一数字盘底座固定孔6、密码拨轮孔7、第一限位片固定孔9、第一固定孔10；防盗装置副板上设有第二固定孔11、固定板座12、第二限位固定片13、限位片14、限位轴15、小拨轮卡片16、第二小拨轮底座固定螺丝孔17、小滑轮转轴19、行程滑板20、第二锁孔21、密码盘锁片22；防盗装置中数字密码盘上设有密码拨轮轴23、离合器H部分24、数字盘1/3 25、数字盘2/3 26、数字盘3/3 27、第二数字盘底座固定孔28。

其中，本实用新型提供的加装开闭锁孔防盗装置的新型门锁，包括锁盘、锁芯、内面板把手、外面板把手和防盗装置；所述锁盘上设有锁孔，所述锁心设于所述锁盘内，钥匙通过所述锁孔进入所述锁芯左右旋转实现开启关闭房门；

所述防盗装置设于所述锁盘的前面，并通过紧固螺钉固定于所述锁盘；

第一小拨轮底座固定螺丝孔2、小滑轮转孔3、第一锁孔4、盖板固定螺丝孔5、第一数字盘底座固定孔6、密码拨轮孔7、第一限位片固定孔9、第一固定孔10；防盗装置副板上设有第二固定孔11、固定板座12、第二限位固定孔13、限位片14、限位轴15、小拨轮卡片16、第二小拨轮底座固定螺丝孔17、小滑轮转轴19、行程滑板20、第二锁孔21、密码盘锁片22；防盗装置中数字密码盘上设有密码拨轮轴23、离合器H部分24、数字盘1/3 25、数字盘2/3 26、数字盘3/3 27、第二数字盘底座固定孔28。

防盗装置中的副板设于主板的前面，并同过各对应孔采用紧固螺钉进行固定；外侧内滑板行程孔1、8分别设于主板的左上端和右下端；第一小拨轮底座固定螺丝孔2与第二小拨轮底座固定螺丝孔16共轴，且孔径相等，主板与副板分别通过第一小拨轮底座固定螺丝孔2、第二小拨轮底座固定螺丝孔16采用紧固螺钉固定在房门上；第一锁孔4、第二锁孔21均与房门已有的锁孔共轴，且孔径相等；第一限位片固定孔9与第二限位片固定孔13共轴，且孔径相等；第一固定孔10与第二固定孔11共轴，且孔径相等；第一数字盘底座固定孔6与第二数字盘底座固定孔28共轴，且孔径相等。行程滑板20设于小拨轮底座上，并通过小滑轮转轴19穿过小滑轮转孔3进行固定；行程滑板20的上面设有限位轴15，限位轴15上设有限位片14，通过控制限位片的行程可控制锁孔的开闭。

防盗装置的数字密码盘通过密码拨轮轴23穿过主板上的密码拨轮孔7进行固定，副板通过密码盘锁片22与数字密码盘连接，数字密码盘设有3组密码设定限位数字，即数字盘1/3、数字盘2/3、数字盘3/3，可实现12为数字任意设定。

本实用新型提供的加装开闭锁孔防盗器的新型门锁中的防盗装置在使用安装时，不需破坏门锁原有装置，只需在门锁的外部加装本实用新型中的防盗装置即可；本实用新型中防盗装置中主板、副板及数字密码盘通过各对应孔采用紧固 螺钉固定于房门上即可，安装方便。

本实用新型提供的加装开闭锁孔防盗器的新型门锁处于锁定状态时，向左顺时针旋转开锁拨轮30，开锁拨轮30带动小拨轮卡片16向上旋转，推动限位片14向上运动，同时推动行程滑板20沿开锁拨轮30曲线限速下作直线匀速向上运动，行程滑板20向上运动到上止点的位置，此时关闭开锁通道，限位片14由一档在开锁拨轮30转置下转换二挡、三挡锁定在四挡限制，完成闭锁功能；

本实用新型提供的加装开闭锁孔防盗器的新型门锁处于开启状态时，向右逆时针旋转开锁拨轮30，开锁拨轮30带动小拨轮卡片16向下运动，推动限位片14打开，同时推动行程滑板20沿拨轮曲线限速下作直线匀速向下运动，完成限位片14第一档的运动行程，行程滑板20已经向下运动到下止点的位置，然后旋转数字密码盘32分别对取数字盘1/3、数字盘2/3、数字盘3/3上预设的密码，对取密码正确，数字密码盘与副板相连接的密码盘锁片22打开，此时可打开开锁通道，限位片由一档在开锁拨轮转置下转换二挡、三挡锁定在四挡的位置限制，完成开锁功能。

本实用新型提供的加装开闭锁孔防盗器的新型门锁处于防盗时，主人应在开启入室门后及时取出门锁上的开锁钥匙，打乱数字盘1/3和数字盘2/3的开锁密码位置，数字盘1/3和数字盘2/3向反向旋转数圈，关闭开锁钥匙的进入通道。锁有人在开锁时预先通过数字盘2/3输入正确密码完成后，数字盘1/3顺时针旋转3圈完成开锁的准备工作，若没有完成顺时针三周旋转，防盗的保护便不能解除，不能完成开锁的准许工作，开锁通道没有开通，不能完成开启功能。

离合器H部分设于房门的里面，并与数字密码盘相对应的位置；在预设的数字密码和房门钥匙丢失及晚间休息的状态时，离合开启，数字密码盘的密码程序处于分离状态，实现双重保护，杜绝外部专业开锁，防止从室门入内，提高了防盗的安全性。

本实用新型提供的加装开闭锁孔防盗器的新型门锁中外部面板的内层是一个强钢挡板，有一体的固定架镶嵌于面板内层，增加了整体防盗装置的抗压强度。

上文所述的一系列的详细说明仅仅是针对本实用新型的可行性实施方式的 具体说明，它们并不是用以限制本实用新型的保护范围，在所述技术领域普通技术人员所具备的知识范围内，在不脱离本实用新型宗旨的前提下作出的各种变化均属于本实用新型的保护范围。
