电子门锁的锁体斜舌换向机构的制作方法

本实用新型涉及锁具领域，具体涉及一种电子门锁的锁体斜舌换向机构。

背景技术：

现有电子门锁的锁体，大多都不支持斜舌换向或换向操作很复杂，使得锁体在使用时受到了开门方式的限制，一款锁体为了适应不同的开门方式(左内开、左外开、右内开、右外开)通常都要衍生出4个类型的锁体，生产种类较多、选择麻烦。并且不同开门方式，需求的数量又是不确定的，这就给锁体生产厂家的生产及库存管理方面带来极大的困扰，同时，也给产品的销售带来不便，在选购时客户必须先搞清楚自身需要的开门方式并在订单上注明，一旦标注有误，产品将无法使用，造成浪费。

技术实现要素：

本实用新型的目的是针对以上不足之处，提供了一种结构简单、操作方便，可根据安装需要，对斜舌进行换向以满足不同的开门方式的电子门锁的锁体斜舌换向机构。

本实用新型解决技术问题所采用的方案是：一种电子门锁的锁体斜舌换向机构，包括锁壳、斜舌机构，所述斜舌机构由斜舌轴和设于斜舌轴一端的斜舌组成，锁壳上开设有斜舌孔，所述斜舌部分从斜舌孔伸出锁壳用于锁门，所述斜舌轴可轴向移动和旋转的安装在锁壳内，斜舌轴的另一端活动套设有嵌合块，锁壳内设有与嵌合块限位配合的用于将斜舌轴轴向定位在锁壳内的限位块，所述限位块可上下移动以使斜舌轴脱离限位块的限位进而使斜舌完全伸出锁壳以便于旋转换向斜舌。

为了将斜舌轴定位安装在锁壳内，并且还能实现斜舌轴的轴向移动；所述嵌合块嵌合在锁壳内以使斜舌轴径向定位安装在锁壳内，所述嵌合块的两端设有凸块，锁壳上对应开设有用于卡入凸块的安装孔，所述凸块可在安装孔内左右滑移以实现斜舌轴的轴向移动。

为了保证嵌合块始终套设在斜舌轴上；所述斜舌轴的尾端径向延伸有用于使嵌合块不脱离斜舌轴的凸缘。

为了将限位块定位安装在锁壳内，并能上下移动，通过上下移动来实现对斜舌轴不约束状态和约束状态间的转换；所述限位块上延伸有凸部，所述锁壳上对应开设有用于卡入凸部的方形孔，所述凸部可在方形孔内上下移动。

为了提高限位块的工作效率，便于与嵌合块分合；所述限位块内开设有用于卡住嵌合块以限位斜舌轴的楔形槽。

为了在限位状态下，限位块能自动卡入嵌合块的左侧对斜舌轴进行限位；所述锁壳内设置有用于复位限位块的回位弹簧，所述回位弹簧的一端与锁壳侧壁弹力接触，回位弹簧的另一端与限位块弹力接触，所述限位块上开设有用于卡入回位弹簧的弹簧槽。

为了在非限位状态下，斜舌能自动弹出斜舌孔以便于对斜舌进行旋转换向；所述锁壳内设有固定座，固定座上开设有用于安装斜舌轴的U形孔，斜舌轴上位于U形孔的左侧套设有用于弹出斜舌的弹簧，弹簧的一端与斜舌连接，弹簧的另一端与固定座连接。

为了方便锁体的制造，将锁体分为几部分进行组合；所述锁壳包括底壳、扣接在底壳上的盖板以及用于将锁体固定在门体上的侧面板，所述斜舌孔开设在侧面板上。

较之现有技术而言，本实用新型具有以下优点：本实用新型结构简单、操作方便，通过限位块配合嵌合块对斜舌轴进行轴向限位，使斜舌部分处于锁壳内而无法旋转换向，需要换向时，斜舌轴脱离限位块的限位，弹簧将斜舌弹出斜舌孔，便于旋转使斜舌换向，换向完成时，将斜舌轴压入，限位块在回位弹簧作用下限位住嵌合块。

附图说明

下面参照附图结合实施例对本实用新型作进一步说明：

图1是本实用新型的结构示意图；

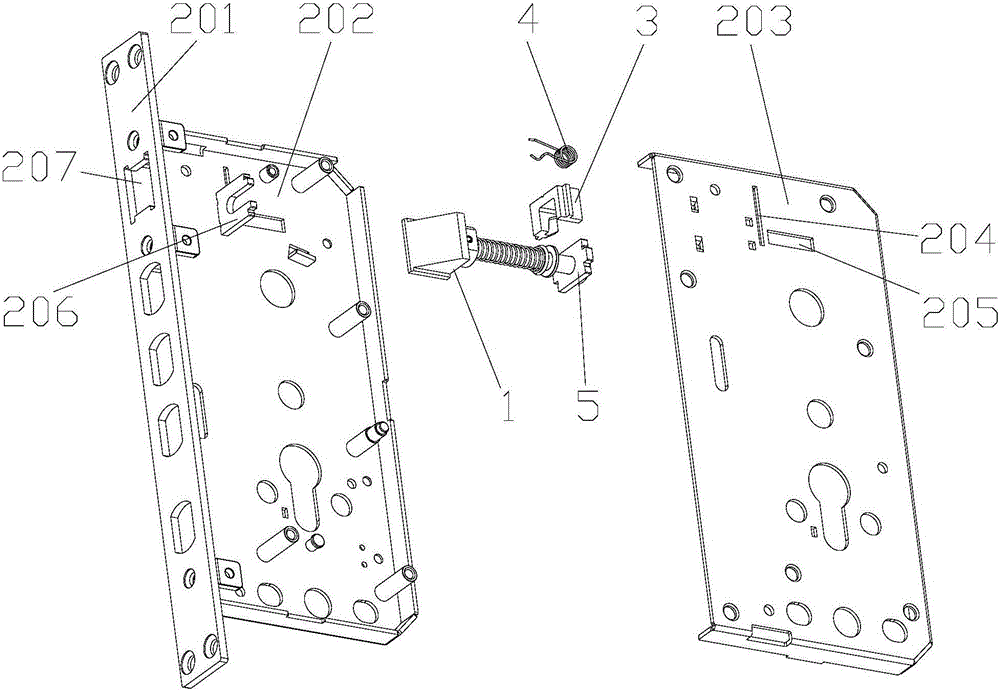

图2是本实用新型的结构爆炸图；

图3是斜舌机构、嵌合块和限位块的连接示意图。

图中：

1-斜舌机构；101-斜舌；102-斜舌轴；103-凸缘；2-锁壳；201-侧面板；202-底壳；203-盖板；204-方形孔；205-安装孔；206-固定座；207-斜舌孔；3-限位块；301-弹簧槽；302-凸部；303-楔形槽；4-回位弹簧；5-嵌合块；501-凸块；6-弹簧。

具体实施方式

下面结合说明书附图和具体实施例对本实用新型内容进行详细说明：

如图1-3所示，一种电子门锁的锁体斜舌换向机构，包括锁壳2、斜舌机构1，所述斜舌机构1由斜舌轴102和设于斜舌轴102一端的斜舌101组成，锁壳2上开设有斜舌孔207，所述斜舌101部分从斜舌孔207伸出锁壳2用于锁门，所述斜舌轴102可轴向移动和旋转的安装在锁壳2内，斜舌轴102的另一端活动套设有嵌合块5，锁壳2内设有与嵌合块5限位配合的用于将斜舌轴102轴向定位在锁壳2内的限位块3，所述限位块3可上下移动以使斜舌轴102脱离限位块3的限位进而使斜舌101完全伸出锁壳2以便于旋转换向斜舌101。

在本实施例中，为了将斜舌轴102定位安装在锁壳2内，并且还能实现斜舌轴102的轴向移动；所述嵌合块5嵌合在锁壳2内以使斜舌轴102径向定位安装在锁壳2内，所述嵌合块5的两端设有凸块501，锁壳2上对应开设有用于卡入凸块501的安装孔205，所述凸块501可在安装孔205内左右滑移以实现斜舌轴102的轴向移动。

在本实施例中，为了保证嵌合块5始终套设在斜舌轴102上；所述斜舌轴102的尾端径向延伸有用于使嵌合块5不脱离斜舌轴102的凸缘103。

在本实施例中，为了将限位块3定位安装在锁壳2内，并能上下移动，通过上下移动来实现对斜舌轴102的不约束状态和约束状态间的转换；所述限位块3上延伸有凸部302，所述锁壳2上对应开设有用于卡入凸部302的方形孔204，所述凸部302可在方形孔204内上下移动。

在本实施例中，为了提高限位块3的工作效率，便于与嵌合块5分合；所述限位块3内开设有用于卡住嵌合块5以限位斜舌轴102的楔形槽303。

在本实施例中，为了在限位状态下，限位块3能自动卡入嵌合块5的左侧对斜舌轴102进行限位；所述锁壳2内设置有用于复位限位块3的回位弹簧4，所述回位弹簧4的一端与锁壳2侧壁弹力接触，回位弹簧4的另一端与限位块3弹力接触，所述限位块3上开设有用于卡入回位弹簧4的弹簧槽301。

在本实施例中，为了在非限位状态下，斜舌101能自动弹出斜舌孔207以便于对斜舌101进行旋转换向；所述锁壳2内设有固定座206，固定座206上开设有用于安装斜舌轴102的U形孔，斜舌轴102上位于U形孔的左侧套设有用于弹出斜舌101的弹簧6，弹簧6的一端与斜舌101连接，弹簧6的另一端与固定座206连接。

在本实施例中，为了方便锁体的制造，将锁体分为几部分进行组合；所述锁壳2包括底壳202、扣接在底壳202上的盖板203以及用于将锁体固定在门体上的侧面板201，所述斜舌孔207开设在侧面板201上。

在本实施例中，拉开限位块3，斜舌101自动弹出，将斜舌101旋转180度并推入锁壳2内，此时，在回位弹簧4的弹力作用下，限位块3自动复位使斜舌101处于正常工作状态。该机构结构简单，功能可靠，操作方便，不需要专用工具及专业技术能力，全部换向操作约30秒即可完成。

具体实施过程：使用时，限位块3的楔形槽303与嵌合块5相嵌合将斜舌轴102限位在锁壳2内，斜舌101处于斜舌孔207内，无法旋转换向；需要换向斜舌101时，推开限位块3，限位块3沿方形孔204向上运动，使得斜舌轴102没有约束，斜舌101在弹簧6的作用下完全弹出斜舌孔207，此时，将斜舌101旋转180°，使斜舌101换向，再将斜舌轴102推入锁壳2内，限位块3在复位弹簧4作用下，向下运动，再次与嵌合块5相嵌合对斜舌轴102进行限位。

上列较佳实施例，对本实用新型的目的、技术方案和优点进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
