一种带导轨式防剪偏剪刀的制作方法

本实用新型涉及一种日常生活用具，具体是一种带导轨式防剪偏剪刀。

背景技术：

剪刀是人们日常生活中经常用到的工具，现有的剪刀在剪开物品时一个很明显的缺点就是容易剪偏，若是事先在物品上划线，就会降低效率，给人们带来麻烦。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种带导轨式防剪偏剪刀，利用导轨导向，防止剪偏。

为实现以上目的，本实用新型采用的技术方案是：一种带导轨式防剪偏剪刀，包括剪刀（1），所述剪刀（1）的上刃（12）的表面设置有刀刃孔（121）；所述上刃（12）的刀刃孔（121）处设置有转轴（3），所述转轴（3）末端可转动的套在滑块（21）表面的套筒（22）内；所述滑块（21）可滑动的嵌入在导轨（2）内。

进一步的，所述转轴（3）前端设置有与刀刃孔（121）配合的凸台（32）。

进一步的，所述凸台（32）的末端设置有可拆卸磁环（31）。

进一步的，所述上刃（12）的刀身比下刃（11）的刀身高。

进一步的，所述导轨（2）的上下表面光滑且平整。

本实用新型的有益效果：

1.导轨定位，防止剪偏；

2.可拆卸式结构，使用便利，不连接轨道时，可作普通剪刀使用；

3.利用磁铁固定剪刀（1）和转轴（3），拆卸方便。

附图说明

图1为本实用新型立体结构示意图。

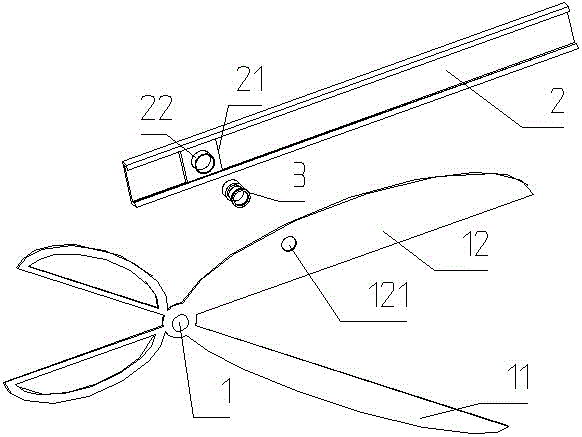

图2为本实用新型爆炸视图示意图。

图3为本实用新型转轴3示意图。

图中所述文字标注表示为：1、剪刀；2、导轨；3、转轴；11、下刃；12、上刃；121、刀刃孔；21、滑块；22、套筒；31、磁环；32、凸台。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1-图3所示，本实用新型的具体结构为：一种带导轨式防剪偏剪刀，包括剪刀1，所述剪刀1的上刃12的表面设置有刀刃孔121；所述上刃12的刀刃孔121处设置有转轴3，所述转轴3末端可转动的套在滑块21表面的套筒22内；所述滑块21可滑动的嵌入在导轨2内。

优选的，所述转轴3前端设置有与刀刃孔121配合的凸台32。

优选的，所述凸台32的末端设置有可拆卸磁环31，用于固定上刃12与转轴3，方便拆卸。

优选的，所述上刃12的刀身比下刃11的刀身高。

优选的，所述导轨2的上下表面光滑且平整。

具体使用时，日常时可以做普通剪刀使用，需要直线剪物体时，将凸台32穿过刀刃孔121，然后将磁环31套于凸台32上，将转轴3与剪刀1固定；然后将转轴3的末端套入套筒22内，将导轨2下表面贴住目标物品，利用转轴3调整剪刀1剪入的角度，在滑块21的导向作用下，顺着剪断物体即可。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
