一种电力检修架的制作方法

本实用新型涉及一种检修架，尤其是一种电力检修架。

背景技术：

目前，在进行供电设备检修时所用的检修架都比较简单，都是通过底座来对支撑杆进行固定，在使用时由于工人是站在整个检修架的顶部，因此支撑架的重心升高，单靠底座很难确保检修架的稳定，因此给工作带来巨大的安全隐患。

技术实现要素：

本实用新型的技术任务是针对以上现有技术的不足，而提供一种电力检修支撑柱。

本实用新型解决其技术问题所采用的技术方案是：一种电力检修架，包括底座、支撑柱和检修平台，其中在所述底座上方的支撑柱上固定设有支撑台，在所述支撑台的边缘处至少铰接有三个伸缩式的支撑杆，在所述底座上设有用于控制所述支撑杆伸缩的控制单元，使用时通过控制单元来控制支撑杆伸长，让支撑杆与支撑柱之间形成一定的角度，以此来加强整个检修架的稳定性。

进一步改进，为了提高控制单元对支撑杆的控制效果，以及增大支撑杆的受力，因此所述控制单元为油箱，所述支撑杆为液压缸，所述液压缸之间通过导油管连接，所述导油管通过出油管与油箱连接，这样因为液压缸之间是通过导油管连通的，所以在使用时每个液压缸所受到的力都是均等的，从而确保了液压缸对支撑柱有着良好的支撑效果。

进一步改进，所述底座与油箱均呈环形结构，所述油箱位于底座内，所述支撑柱位于所述油箱中心处。

进一步改进，为了减小支撑杆在不用时所占用的空间，因此在所底座外设有卡槽，所述卡槽数量与支撑杆的数量相同，这样在不使用时，将支撑杆的末端卡入卡槽内即可。

本实用新型的优点：首先支撑柱在支撑杆的作用下，使得整个检修架的稳定性得到增强，其次由于液压缸之间是通过导油管连通的，所以每个油缸之间受到的压力是相同的，从而确保了每个液压缸对支撑柱的支撑力也是相同的，最终保证了整个检修架的平衡稳定。

附图说明

图1是本实用新型结构示意图。

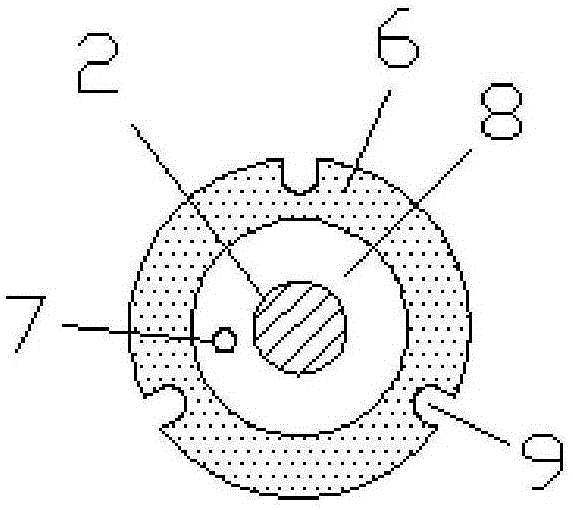

图2是本实用新型底座的俯视图。

图3是本实用新型液压缸之间的连接示意图。

具体实施方式

下面结合说明书附图对本实用新型做以下详细说明。

如图所示，一种电力检修架，包括底座6、支撑柱2和检修平台1，其中在所述底座6上方的支撑柱2上固定设有支撑台3，在所述支撑台3的边缘处至少铰接有三个伸缩式的支撑杆，在所述底座6上设有用于控制所述支撑杆伸缩的控制单元，使用时通过控制单元来控制支撑杆伸长，让支撑杆与支撑柱之间形成一定的角度，以此来加强整个检修架的稳定性。

进一步改进，为了提高控制单元对支撑杆的控制效果，以及增大支撑杆的受力，因此控制单元为油箱8，支撑杆为液压缸5，液压缸5之间通过导油管4连接，导油管4通过出油管7与油箱8连接，这样因为液压缸5之间是通过导油管7连通的，所以在使用时每个液压缸5所受到的力都是均等的，从而确保了液压缸5对支撑柱2有着良好的支撑效果。

进一步改进，所述底座6与油箱8均呈环形结构，所述油箱8位于底座6内，所述支撑柱2位于油箱8中心处。

进一步改进，为了减小支撑杆在不用时所占用的空间，因此在所底座6外设有卡槽9，所述卡槽9的数量与支撑杆的数量相同，这样在不使用时，将支撑杆的末端卡入卡槽内即可。

其工作原理是：使用时首先将液压缸5的末端从卡槽9内取出，然后将液压缸5展开，接着将油箱8开启，从而使得液压缸5伸长，由于液压缸5之间是通过导油管4连通的，所以液压缸5在伸长过程中每个液压缸5的受力都是相同的，从而确保的支撑柱2的稳定性。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
