一种户外电工专用工具箱的制作方法

本实用新型涉及一种工具箱，具体是一种户外电工专用工具箱。

背景技术：

电工户外工具箱是电工在户外工作必备的工具；但是目前常用的工具箱一般是由盒体、盒盖和盒体内的放置板组成。但是这种工具箱太过简单，不能满足现在的需求；首先，在户外工作的时候，电是很重要的东西；目前，很多的电工在户外工作的时候都会携带小型的发电机，以此来提供电力；但是就算是小型的发电机携带也不方便，并且容易发生故障。

技术实现要素：

本实用新型的目的在于提供一种户外电工专用工具箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种户外电工专用工具箱，包括箱体、上放置腔、中间放置腔和底座；所述箱体上设有背带；箱体上设有箱门；所述箱门上设有钥匙锁；所述钥匙锁镶嵌在箱门上；箱体右侧壁上设有开关；所述开关下设有插座和三相插头；所述插座上设有若干插孔；插座外设有保护外壳；所述保护外壳是由塑料材料制成的；所述上放置腔上设有箱盖；所述箱盖与箱体后壁通过铰链连接一起；所述箱盖上设有光伏发电板；所述光伏发电板固定连接在箱盖上箱盖上中间边缘处设有把手和按扣；所述箱体前面上部设有底扣；所述把手和按扣都是通过铆钉固定连接在箱盖上；箱盖下内设有LED灯；上放置腔内设有隔离板、移动隔板和移动凹槽；所述隔离板将上放置腔分为若干部分；所述中间放置腔内设有光伏板组件和变压器；所述底座上设有可充电蓄电池和电保护装置；所述底座下设有支撑腿；所述支撑腿与箱体固定连接一起。

作为本实用新型进一步的方案：所述箱门与箱体之间采用铰链连接。

作为本实用新型再进一步的方案：所述隔离板固定连接在上放置腔内壁。

与现有技术相比，本实用新型的有益效果是：

本实用新型钥匙锁增加了箱体的安全性；插座上设有若干插孔，当打开开关时，插座就能够正常使用，当关闭开关时，插座不通电，以保证使用者安全；按扣和底扣能够配合使用，简单方便；移动隔板和移动凹槽能够来回移动，方便工具的放置；光伏板组件能够将光伏发电板吸收的太阳能转化为电能；可充电蓄电池能够存储电能，以便于在户外使用；电保护装置能够在漏电等情况下自动断电，以保护使用者安全；支撑腿能够增加箱体与地面之间的距离，以防箱体受到潮湿、虫害等。

附图说明

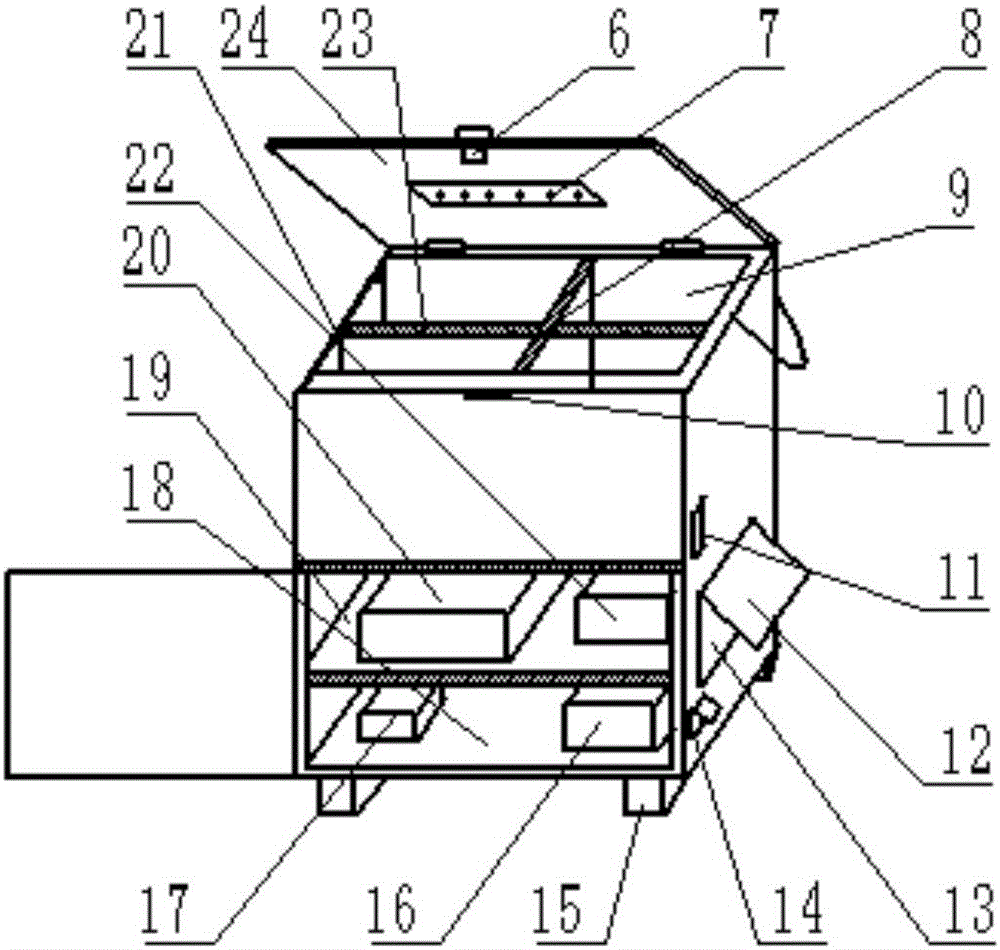

图1为户外电工专用工具箱的结构示意图。

图2为户外电工专用工具箱中正面的结构示意图。

图中：1-背带，2-把手，3-光伏发电板，4-箱门，5-钥匙锁，6-按扣，7-LED灯，8-隔离板，9-上放置腔，10-底扣，11-开关，12-保护外壳，13-插板，14-三相插头，15-支撑腿，16-可充电蓄电池，17-电保护装置，18-底座，19-中间放置腔，20-光伏板组件，21-移动凹槽，22-变压器，23-移动隔板，24-箱盖，25-箱体。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种户外电工专用工具箱，包括上箱体25、放置腔9、中间放置腔19和底座18；所述箱体25上设有背带1，背带1方便了箱体25携带；箱体25上设有箱门4；所述箱门4与箱体25之间采用铰链连接；箱门4上设有钥匙锁5；所述钥匙锁5镶嵌在箱门4上，且钥匙锁5增加了箱体25的安全性；箱体25右侧壁上设有开关11；所述开关11下设有插座13和三相插头14；所述三相插头14能够连接电源；所述插座13上设有若干插孔，当打开开关11时，插座13就能够正常使用，当关闭开关11时，插座13不通电，以保证使用者安全；插座13外设有保护外壳12；所述保护外壳12是由塑料材料制成的；所述上放置腔9上设有箱盖24；所述箱盖24与箱体25后壁通过铰链连接一起；箱盖24上设有光伏发电板3；所述光伏发电板3固定连接在箱盖24上，且光伏发电板3能够吸收太阳能；箱盖24上中间边缘处设有把手2和按扣6，以方便于箱盖24的打开、使用；箱体25前面上部设有底扣10；所述把手2、按扣6都是通过铆钉固定连接在箱盖24上；所述按扣6和底扣10能够配合使用，简单方便；箱盖24下内设有LED灯7，LED灯7能够在光源不好的地方提供亮度；上放置腔9内设有隔离板8、移动隔板23和移动凹槽21；所述隔离板8固定连接在上放置腔9内壁；隔离板8将上放置腔9分为若干部分，以便于工具分类存放；所述移动隔板23和移动凹槽21能够来回移动，方便工具的放置；所述中间放置腔19内设有光伏板组件20和变压器22；所述光伏板组件20能够将光伏发电板3吸收的太阳能转化为电能；所述变压器22能够将调节电压以达到使用要求；所述底座18上设有可充电蓄电池16和电保护装置17；所述可充电蓄电池16能够存储电能，以便于在户外使用；所述电保护装置17能够在漏电等情况下自动断电，以保护使用者安全；所述底座18下设有支撑腿15；所述支撑腿15与箱体25固定连接一起，且支撑腿15能够增加箱体25与地面之间的距离，以防箱体25受到潮湿、虫害等。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
