吸盘式门碰的制作方法

本发明涉及图书借阅工具，具体涉及吸盘式门碰。

背景技术：

在图书馆中借书，都会使用到代书板，但传统的代书板没有突出的提示功能，在大型的藏书库中，借阅者很难快速寻找到还书的位置。

技术实现要素：

针对现有技术存在的不足，本发明提供了吸盘式门碰。

本发明采用的技术方案如下：吸盘式门碰，包括底座、弹簧圈、吸盘头、吸盘、圆盘、胶圈、自攻螺钉；其特征在于，所述底座设置有内腔；内腔中设置有挡板和圆筒，圆筒中间设置有底座通孔；底座与内腔之间设置有导孔；所述弹簧圈下大上小，上部与弹簧柱连为一个一个整体；所述弹簧圈的端头插入导孔中旋转直到被挡板挡住，底座在弹簧圈的弹力作用下，与弹簧圈形成为一个整体；所述吸盘头的一端设置有头腔另一端设置有吸盘，吸盘内设置有吸盘腔；所述圆盘的一面设置有盘面，中间设置有盘孔和盘内圈；所述胶圈能放置在盘内圈中；所述自攻螺钉用于固定底座和圆盘。

所述自攻螺钉穿过胶圈和盘孔，将圆盘固定在门上或者墙面上后，空气不能从盘孔中通过。

所述吸盘能够吸附在用自攻螺钉穿过胶圈和盘孔固定在门上或者墙面上的圆盘的盘面上；所述吸盘腔的内经尺寸小于弹簧柱的外径尺寸，将吸盘头套在弹簧柱的端头上后，二者形成一个整体。

吸盘式门碰的安装方法包括如下步骤：

1）在门背后，选择门扇不与门铰链相连接的一端，用自攻螺钉将底座固定在门扇上；

2）将弹簧圈的端头插入导孔中旋转直到被挡板挡住，底座在弹簧圈的弹力作用下与弹簧圈形成为一个整体；

3）将吸盘头套在弹簧柱的端头上使二者形成一个整体；

4）将门尽量打开，使吸盘接触到墙面；

5）用铅笔轻轻的在墙面作下吸盘碰触的位置；

6）用自攻螺钉套上胶圈，将圆盘固定在该位置上；使门扇打开后向门背后的墙面靠拢时，吸盘能够完全碰触并吸附到盘面上；

7）底座与圆盘的安装位置可以互换。

采用本发明技术方案，具有如下有益效果：

1、本发明采用柔性吸盘的弹性和吸附力对门扇进行缓冲固定，可以防止门扇对墙壁的破环性碰撞；

2、本发明利用弹簧的弹性能够进一步减弱门扇的冲击力；

3、本发明采用弹簧替代传统的硬质金属，可以防止行人碰触到受伤。

附图说明

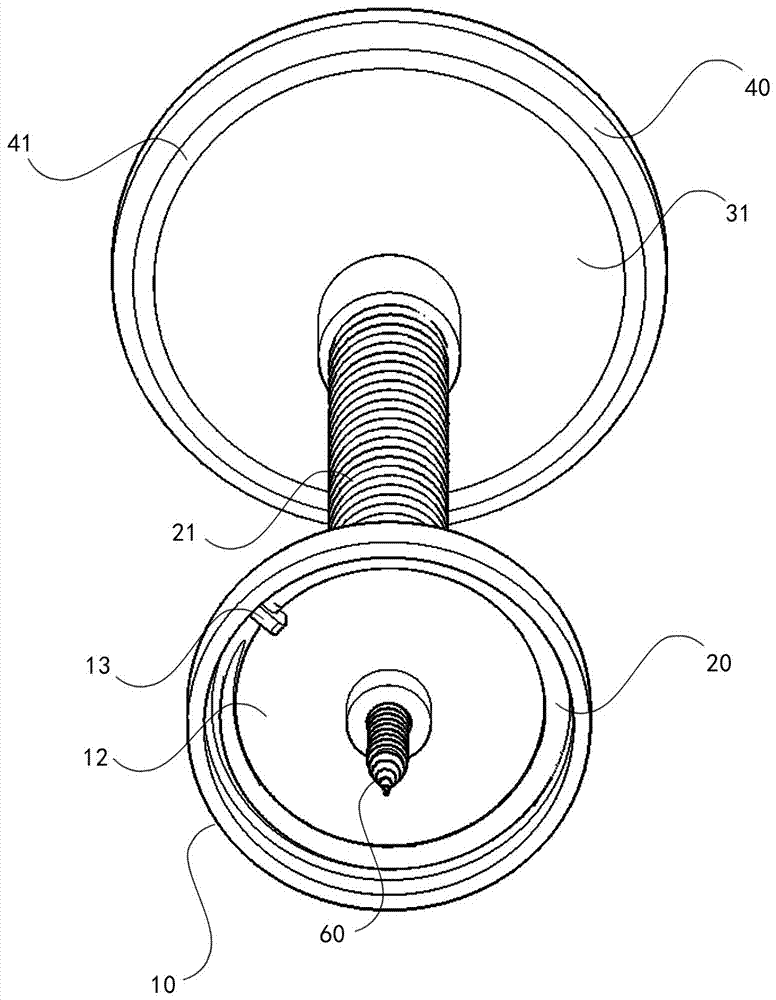

图1是本发明的立体图（吸盘吸在盘面上的状态）；

图2是本发明的立体图（吸盘吸在盘面上的状态）；

图3是本发明的构造示意图；

图4是本发明的构造示意图；

图5是本发明的立体图（吸盘与盘面分开的状态）；

图中：10—底座、11—底座通孔、12—内腔、13—挡板、14—圆筒、15—导孔、20—弹簧圈、21—弹簧柱、30—吸盘头、31—吸盘、32—头腔、33—吸盘腔、40—圆盘、41—盘面、42—盘孔、43—盘内圈、50—胶圈、60—自攻螺钉。

具体实施方式

下面，结合附图和实施例对本发明作进一步说明：如图1至图5所示，吸盘式门碰，包括底座10、弹簧圈20、吸盘头30、吸盘31、圆盘40、胶圈50、自攻螺钉60；其特征在于，所述底座10设置有内腔12；内腔12中设置有挡板13和圆筒14，圆筒14中间设置有底座通孔11；底座10与内腔12之间设置有导孔15；所述弹簧圈20下大上小，上部与弹簧柱21连为一个一个整体；所述弹簧圈20的端头插入导孔15中旋转直到被挡板13挡住，底座10在弹簧圈20的弹力作用下，与弹簧圈20形成为一个整体；所述吸盘头30的一端设置有头腔32另一端设置有吸盘31，吸盘31内设置有吸盘腔33；所述圆盘40的一面设置有盘面41，中间设置有盘孔42和盘内圈43；所述胶圈50能放置在盘内圈43中；所述自攻螺钉60用于固定底座10和圆盘40。

所述自攻螺钉60穿过胶圈50和盘孔42，将圆盘40固定在门上或者墙面上后，空气不能从盘孔42中通过。

所述吸盘31能够吸附在用自攻螺钉60穿过胶圈50和盘孔42固定在门上或者墙面上的圆盘40的盘面41上。

所述吸盘腔33的内经尺寸小于弹簧柱21的外径尺寸，将吸盘头30套在弹簧柱21的端头上后，二者形成一个整体。

吸盘式门碰的安装方法包括如下步骤：

在门背后，选择门扇不与门铰链相连接的一端，用自攻螺钉60将底座10固定在门扇上；将弹簧圈20的端头插入导孔15中旋转直到被挡板13挡住，底座10在弹簧圈20的弹力作用下与弹簧圈20形成为一个整体；将吸盘头30套在弹簧柱21的端头上使二者形成一个整体；将门尽量打开，使吸盘31接触到墙面；用铅笔轻轻的在墙面作下吸盘31碰触的位置；用自攻螺钉60套上胶圈50，将圆盘40固定在该位置上；使门扇打开后向门背后的墙面靠拢时，吸盘31能够完全碰触并吸附到盘面41上；底座10与圆盘40的安装位置可以互换。

本发明采用柔性吸盘的弹性和吸附力对门扇进行缓冲固定，可以防止门扇对墙壁的破环性碰撞；本发明利用弹簧的弹性能够进一步减弱门扇的冲击力；本发明采用弹簧替代传统的硬质金属，可以防止行人碰触到受伤。

本发明的上述实施例是为说明本发明所列举的典型实施方式，而不是对本发明的实施方式所作的限定。由本发明实施例的提示所引申出的明显的变化方式仍处于本发明的权利保护范围当中。

技术特征：

技术总结
吸盘式门碰，包括主体、强磁钢、扳手、弹簧；其特征在于，所述主体的侧面设置有气孔和开槽，开槽中设置有单向阀，主体的下面设置有胶圈、内腔和圆槽；所述胶圈装在圆槽中；主体的上面设置有圆柱套孔；所述强磁钢的下方贴有薄胶圈，强磁钢的上方设置有圆柱，圆柱上套有弹簧，圆柱的上端开设有插销孔；强磁钢上套有密封圈；所述扳手设置有开口，开口处设置有通孔，插销插入通孔和插销孔，将扳手与圆柱连接在一起。所述圆柱的直径略小于圆柱套孔的直径，二者之间注有润滑剂，使空气不能通过；所述单向阀只容许空气向外排放；所述气孔在强磁钢底面与主体底面齐平时，处于密封圈的上方。

技术研发人员：欧阳婧芸
受保护的技术使用者：重庆市炙热科技发展有限公司
技术研发日：2017.07.18
技术公布日：2017.09.26
