一种将计算机内存条插入插槽的装置的制作方法

本发明涉及计算机设备技术领域，尤其涉及一种将计算机内存条插入插槽的装置。

背景技术：

内存条是计算机服务器、存储等产品必不可少的组成结构，现有技术中在将内存条安装到插槽时，通常是使用手指按压内存条的外部边缘、将内存条摁入内存插槽当中，这种操作方式存在的缺陷是，由于需要手指使劲往下按压内存条，手指受力较大，工作一段时间后手指会感觉疼痛，尤其是内存较多、需要长时间安装操作的时候，操作者劳动强度大，手指受力部位肿疼甚至会磨破流血，给操作者带来伤害，而且工作效率低，不能够适应规模化生产的需求。需要一个辅助的工具来帮助我们将内存条摁入插槽，一种便于安装内存条的装置。

技术实现要素：

本发明的目的就是为解决现有技术存在的上述问题，提供一种将计算机内存条插入插槽的装置；本发明结构紧凑、质量轻，握持方便而且省力，减轻操作者的劳动强度，提高操作者的工作效率。

本发明解决技术问题的技术方案是：

一种将计算机内存条插入插槽的装置，包括按压板、定位块，所述定位块包括定位板一、定位板二，定位板一、定位板二的上端与按压板的内端面连接，所述按压板的內端面与内存条上端部配合，所述定位板一、定位板二的内侧端面为平面，定位板一、定位板二的内侧端面平行设置，两个内侧端面之间的距离与内存条的宽度配合。

所述按压板、定位块分别设有两个，两个按压板通过中间连接板连接。

所述中间连接板包括连接板一、连接板二，连接板一、连接板二的一端通过中间的连接套连接，连接板一的另一端与一个按压板连接，连接板二与另一个按压板连接，通过连接套调整连接板一与连接板二之间的位置。

所述连接板一、连接板二采用圆柱体结构，连接板一、连接板二分别通过螺纹配合与连接套连接。

在定位板一、定位板二的下端内侧面设有弧形面或者向外倾斜的斜面。

所述按压板的外端面为圆形、椭圆形、长方形；其中椭圆形的长轴、长方形的长边位于与内存条长度方向相垂直的方向。

所述按压板的外端面上设有与手指指腹配合的凹槽，凹槽位置与内存条的受力点对应。

所述凹槽为在靠近手指指腹后部的配合位置设有开口的开口槽。

在其中一端的一个按压板的外侧位置连接有限位块，所述限位块与主板的端面相配合。

本发明的有益效果是：

1.本发明结构紧凑轻巧、质量轻，能够方便地与内存条配合，握持方便而且省力，减轻操作者的操作和劳动强度，提高操作者的工作效率，减少内存条和配合部位的损坏变形。

2.通过在定位板一、定位板二的下端内侧面设有弧形面或者向外倾斜的斜面、能够起到导向作用，使得内存条在插入时能够平滑地进入其中的间隙，避免定位板一、定位板二的端部尖角位置对内存条表面和电路的磕碰划伤。

3.通过连接板一、连接板二与连接套连接，连接板一、连接板二采用圆柱体结构、分别通过螺纹配合与连接套连接，实现相邻的两个按压板之间的距离和位置的调整，以实现将不同长度的内存条方便而且省力低安装到插槽中去，使得按压板与内存条有两个或者多个接触受力点，内存条受力比较均匀、通过导向槽能够平滑地到达安装部位，避免内存条因单点受力导致内存条局部变形损坏以及滑动配合位置受力不均匀引起的插槽变形损坏。

4.通过采用采用椭圆形、长方形时，椭圆形的长轴、长方形的长边位于与内存条长度方向相垂直的方向，这样能够减少按压板在内存条长度方向的尺寸，使得本发明的结构紧凑。

5.所述按压板的外端面上设有与手指指腹配合的凹槽，凹槽位置与内存条的受力点对应。通过凹槽的设置能够保证手指指腹按压时的施力点和内存条的受力点位置对应准确，一方面减少操作者的用力，同时能够避免内存条由于受到侧向里引起的弯曲变形以及与插槽之间的摩擦引起的损坏。

6.所述凹槽为在靠近手指指腹后部的配合位置设有开口的开口槽。开口槽方便加工而且施力面积大、更适合需要较大的按压力操作的内存条使用。

7.通过在其中一端的一个按压板的外侧位置连接有限位块，限位块与主板的端面相配合，通过主板端面实现按压板在内存条长度方向的定位，通过主板的端面限位和定位作用、实现按压板与内存条配合位置的一致性和准确性，避免操作者在手工操作按压板时由于手操作位置的偏差和不确定性使得按压板与内存条配合位置发生变动对内存条及内存条上不知道元器件的损坏。

附图说明

图1是本发明实施例1的结构示意图；

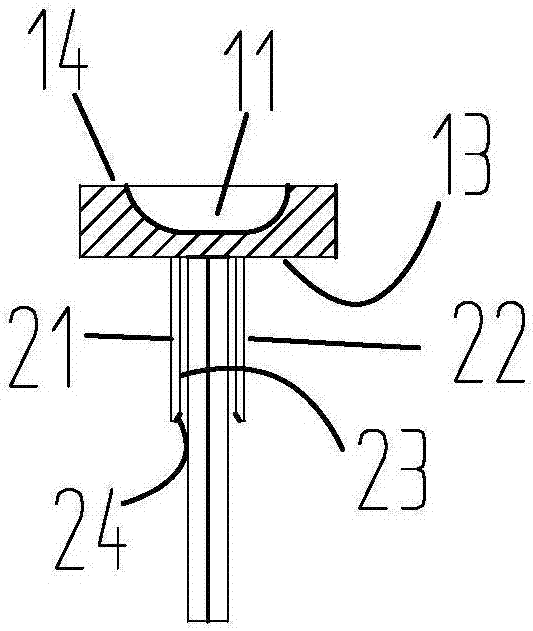

图2是图1的左视图；

图3是实施例2的结构示意图；

图4是实施例3的结构示意图；

图5是图4的局部放大图。

具体实施方式：

为了更好地理解本发明，下面结合附图来详细解释本发明的实施方式。

结合图1和图2，一种将计算机内存条插入插槽的装置，包括按压板1、定位块2，所述定位块2的上端与按压板1的内端面13连接，所述按压板的內端面与内存条3上端部配合，内存条3在靠近两侧位置设有凹孔31，主机的两边的卡扣与凹孔31配合，所述定位块包括定位板一21、定位板二22，所述定位板一21、定位板二22的内侧端面23为平面，两个所述的定位块的内侧面平行设置，两个内侧端面之间的距离与内存条的宽度配合，工作时定位块在靠近内存条两端的位置配合。将内存条正确放入到内存插槽中，用本发明的装置卡住内存条向下摁，听到咔哒一声，同时两边卡扣扣到内存条的两侧的凹孔中，即安装成功。

在定位板一21、定位板二22的下端内侧面设有弧形面或者向外倾斜的斜面24。通过在下端内侧面设有弧形面或者向外倾斜的斜面、能够起到导向作用，使得内存条在插入时能够平滑地进入其中的间隙，避免定位板一21、定位板二22的端部尖角位置对内存条表面和电路的磕碰划伤。

所述按压板的外端面14为圆形、椭圆形、长方形。采用椭圆形、长方形时，椭圆形的长轴、长方形的长边位于与内存条长度方向相垂直的方向，这样能够减少按压板1在内存条长度方向的尺寸，使得本发明的结构紧凑。

所述按压板的外端面14上设有与手指指腹配合的凹槽11，凹槽位置与内存条的受力点对应，通过凹槽的设置能够保证手指指腹按压时的施力点和内存条的受力点位置对应准确，一方面减少操作者的用力，同时能够避免内存条由于受到侧向里引起的弯曲变形以及与插槽之间的摩擦引起的损坏。

实施例2

结合图3，所述凹槽11为在靠近手指指腹后部的配合位置设有开口的开口槽12。开口槽方便加工而且施力面积大、更适合需要较大的按压力操作的内存条使用。其他参照实施例1。在此不再赘述。

实施例3

结合图4和图5，所述按压板1、定位块2分别设有两个，两个按压板通过中间连接板4连接。所述中间连接板4包括连接板一41、连接板二42，连接板一41、连接板二42的一端通过中间的连接套5连接，连接板一41的另一端与一个按压板连接，连接板二42与另一个按压板连接，通过连接套调整连接板一41与连接板二42之间的距离和位置。所述连接板一41、连接板二42采用圆柱体结构、分别通过螺纹配合5与连接套连接。可以采用连接套为内螺纹51，连接板一41、连接板二42为外螺纹43，也可以采用连接套为外螺纹，连接板一41、连接板二42为内外螺纹的连接方式。通过螺纹连接调整连接板一41、连接板二42之间的轴向长度和位置，实现相邻的两个按压板之间的距离和位置的调整，以实现将不同长度的内存条方便而且省力低安装到插槽中去。当然也可以采用多个连接为一体的按压板，通过设有两个或者多个相连接的按压板，使得按压板与内存条有两个或者多个接触受力点，内存条受力比较均匀、通过导向槽能够平滑地到达安装部位，避免内存条因单点受力导致内存条局部变形损坏以及滑动配合位置受力不均匀引起的插槽变形损坏。其他参照实施例1，2。在此不再赘述。

实施例4

结合图4，在其中一端的一个按压板的外侧位置连接有限位块6，所述限位块与主板的端面相配合，通过主板端面实现按压板在内存条长度方向的定位。通过主板的端面限位和定位作用、实现按压板与内存条配合位置的一致性和准确性，避免操作者在手工操作按压板时由于手操作位置的偏差和不确定性使得按压板与内存条配合位置发生变动对内存条及内存条上不知道元器件的损坏。其他参照实施例3，在此不再赘述。

上述虽然结合附图对发明的具体实施方式进行了描述，但并非对本发明保护范围的限制，在本发明的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本发明的保护范围以内。
