工程造价资料保密装置的制作方法

本发明涉及保险箱领域。

背景技术：

工程造价是指进行某项工程建设所花费的全部费用，需根据图纸、规范等计算出工程中所包含的直接费（人工、材料及设备、施工机具使用）、企业管理费、措施费、规费、利润及税金等，其核心内容是投资估算、设计概算、修正概算、施工图预算、工程结算、竣工决算等，工程造价资料是企业经营重要文件，也是企业招投标过程中的核心资料。因此，在企业的经营活动过程中，企业都非常重视工程造价资料的保密，而现有的防外泄装置通常都是保险箱，保险箱通过繁复的密码来防止信息泄露，随着科技的进步，密码被破译得越来越容易，防外泄的能力还有可提高的潜力；而即使不破译密码，直接暴力拆解打开保险箱的箱门，也存在信息外泄的可能。

技术实现要素：

本发明意在提供一种工程造价资料保密装置，以防止工程造价资料信息外泄。

本方案中的工程造价资料保密装置，包括箱体、可设定密码的锁扣机构和自毁机构，箱体包括下箱体和上箱盖，下箱体内设置有容腔，上箱盖使用铰链铰接在下箱体上；所述锁扣机构安装在箱体远离铰链的侧边上，锁扣机构包括可相互分离的固定件和活动件，固定件安装在上箱盖上，活动件安装在下箱体上；所述自毁机构包括处于张紧状态的柔性绳和由耐酸的薄膜材料制成的水囊，水囊置于容腔处，水囊内装有浓硫酸，柔性绳的一端与上箱盖上的固定件连接，柔性绳的另一端绕过铰链后与水囊的一端连接，水囊远离柔性绳的一端固定在容器的侧壁上。

本方案的技术原理及有益效果为：下箱体的容腔用于放置工程造价资料，锁扣机构将上箱盖锁定在下箱体上，同时水囊置于容腔中，柔性绳一直处于张紧的状态。输入正确密码后，可打开锁扣机构，锁扣机构的固定件和活动件相互分离，再打开上箱盖时，柔性绳不会受力，可正常取放工程造价资料。在未输入正确密码时，锁扣机构的活动件和固定件锁扣在一起，如需窃取箱体中的工程资料，自只能采用暴力打开上箱盖。但上箱盖上的固定件仍与下箱体上的活动件锁定在一起，在掀起上箱盖的过程中，上箱盖将拉扯柔性绳，直至柔性绳将薄膜材料制成的水囊拉烂开，上箱盖方可打开，但水囊中的浓硫酸将流入容腔中，腐蚀掉容腔中的工程造价资料，继而达到防止工程造价资料信息外泄的目的。

进一步，所述水囊呈扁平状，水囊的侧边上设有进水口，进水口上设有密封塞。将水囊夹在资料内，通过进水口添加浓硫酸和墨水，由于工程造价资料常装订成册，采用扁平状的水囊，便于将水囊夹在成册的工程造价资料内，当水囊被拉烂开时，浓硫酸将直接流入到工程造价资料的内页上，尤其是含有重要涉密信息的内页上，立即将内页腐蚀，保证防止涉密信息泄漏的及时性。而开设进水口和密封塞，可方便地打开密封塞放出或补充水囊内的浓硫酸，还可以通过进水口向水囊内添加染料，便于利用染料涂抹掉工程造价资料上的信息。

进一步，还包括卡扣机构，卡扣机构包括可相互分离的卡头和卡座，卡扣机构将柔性绳分隔为两段，柔性绳的一段与卡头连接，柔性绳的另一段与卡座连接。当卡扣机构的卡头和卡座连接时，可使柔性绳的两段保持连接；当卡头与卡座分离时，柔性绳两段分开，此时开启上箱盖时柔性绳将不再拉扯水囊，

进一步，所述下箱体内靠近所述铰链侧转动连接有滑轮，所述柔性绳绕在滑轮上。使用滑轮减少柔性绳与箱体、铰链之间的摩擦，减少柔性绳的磨损，延长柔性绳的使用寿命。

进一步，所述滑轮与卡扣机构之间设有卷辊，卷辊转动连接在所述下箱体上，所述柔性绳缠绕在卷辊上，卷辊上设有插销，下箱体上设有相应的销孔。当柔性绳出现松弛时，转动卷辊，可张紧柔性绳。张紧后使用插销插入销孔中限制卷辊的转动，从而保持柔性绳张紧。

进一步，所述固定件为锁耳，锁耳上设有锁孔；所述活动件为螺杆和滑块，滑块螺纹连接在螺杆上且滑动连接在所述下箱体中，滑块上固定有锁销的密码锁，锁销滑动连接在锁孔中。在输入正确密码时，密码锁的锁销从锁耳上的锁孔中滑动出来，然后转动螺杆，螺杆带动滑块和密码锁平移，从而使得密码锁与锁耳脱离，此时即可安全地打开上箱盖。

进一步，所述密码锁为fd-6030型密码锁。由飞达五金制造厂制造的该型密码锁，具有4组密码，结构强度高，保密性好，且具有环形的锁销，便于将密码锁锁扣在锁耳上。

进一步，所述螺杆的端部连接有驱动螺杆转动的电机。由电机驱动螺杆转动使固定件与活动件分离。

附图说明

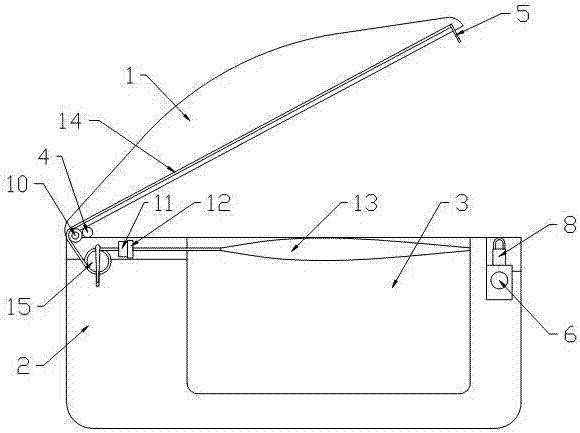

图1为本发明实施例工程造价资料保密装置的结构示意图；

图2为锁扣机构的结构示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：上箱盖1、下箱体2、容腔3、铰链4、锁耳5、螺杆6、滑块7、密码锁8、锁销9、滑轮10、卡头11、卡座12、水囊13、柔性绳14、卷辊15。

实施例工程造价资料保密装置基本如附图1所示：包括箱体、可设定密码的锁扣机构、卡扣机构和自毁机构，箱体包括下箱体2和上箱盖1，下箱体2内设置有容腔3，上箱盖1使用铰链4铰接在下箱体2上；锁扣机构安装在箱体远离铰链4的侧边上，锁扣机构如附图2所示，锁扣机构包括锁耳5、螺杆6和滑块7，锁耳5安装在上箱盖1上，滑块7螺纹连接在螺杆6上且滑动连接在下箱体2中，滑块7上固定有fd-6030型密码锁8，密码锁8带有环形的锁销9，锁销9滑动连接在锁孔中，螺杆6的端部连接有驱动螺杆6转动的电机；卡扣机构包括可相互分离的卡头11和卡座12，自毁机构包括柔性绳14和由pe薄膜制成的扁平状的水囊13，水囊13置于容腔3处，水囊13的侧边上设有进水口，进水口上设有密封塞，水囊13内装有浓硫酸，柔性绳14的一端与上箱盖1上的锁耳5连接，柔性绳14的另一端绕过铰链4旁的滑轮10与水囊13的一端连接，同时，柔性绳14被卡扣机构分隔为两段，柔性绳14的一段与卡头11连接，柔性绳14的另一段与卡座12连接，水囊13远离柔性绳14的一端固定在容器的侧壁上；滑轮10与卡扣机构之间设有卷辊15，卷辊15转动连接在下箱体2上，柔性绳14缠绕在卷辊15上，卷辊15上设有插销，下箱体2上设有相应的销孔。

在向容腔3内放置工程造价资料前，需检查水囊13内是否有浓硫酸，不足时可以打开密封塞后从进水口添加，还可添加如碳黑墨水等染料。

将卡头11从卡座12中取出，保持柔性绳14输出松弛状态，然后将工程造价资料放入容腔3中，若工程造价资料是装订成册的资料，则把水囊13夹在具有关键涉密信息的内页处。然后将卡头11卡入卡座12当中，转动卷辊15，使柔性绳14张紧，张紧后使用插销插入销孔中限制卷辊15的转动，从而保持柔性绳14张紧。然后将密码锁8的环形插销穿过锁耳5上的锁孔后上锁。上锁后的下箱体2与上箱盖1保持密封。

只有在输入正确密码后，密码锁8的锁销9才能解锁，然后启动电机，带动螺杆6旋转，螺杆6的旋转带动滑块7在下箱体2内滑动，方可让锁销9从锁耳5中的锁孔中退出，再打开上箱盖1时，柔性绳14不会受力，才可可正常取放工程造价资料。在未输入正确密码时，锁耳5被密码锁8锁在下箱体2上，上箱盖1无法正常打开，在使用暴力掀起上箱盖1的过程中，上箱盖1将拉扯柔性绳14，直至柔性绳14将水囊13拉烂开，上箱盖1方可打开，但水囊13中的浓硫酸、染料将流入容腔3中，腐蚀掉容腔3中的工程造价资料，继而达到防止工程造价资料信息外泄的目的。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
