一种方便快捷的拔销器的制作方法

本实用新型属于模具行业技术领域，具体涉及一种方便快捷的拔销器。

背景技术：

拔销器就是一种装在操作杆端部，用来拔出配件或金具中开口销的工具。

然而现有的拔销器在使用的过程中仍然存在一些不合理的因素，现有的拔销器在使用的过程中，对于镶进模板里面的镶件进行取拔及快换，取出时只能以撬取，或拆散整套模具进行取出想要的零件，使用起来非常的不方便。

技术实现要素：

本实用新型的目的在于提供一种方便快捷的拔销器，以解决上述背景技术中提出的现有的拔销器在使用的过程中，对于镶进模板里面的镶件进行取拔及快换，取出时只能以撬取，或拆散整套模具进行取出想要的零件，使用起来非常的不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便快捷的拔销器，包括拔销器操作杆，所述拔销器操作杆的一端设置有操作杆顶头，且拔销器操作杆的另一端设置有镶件头，所述镶件头的内部设置有拔销器镶件，所述拔销器操作杆的外部包裹有上拔套环，所述拔销器镶件的底部设置有镶件连接螺纹，所述镶件头的下方设置有镶件底座，且镶件头的内壁上设置有操作杆连接螺纹。

优选的，所述拔销器操作杆与镶件头通过操作杆连接螺纹旋合连接。

优选的，所述拔销器镶件与外部销头通过镶件连接螺纹旋合连接。

优选的，所述拔销器镶件的顶部为五边形结构。

优选的，所述镶件底座内部设置有放置凹槽，且拔销器镶件顶部外径大小形状与放置凹槽的大小形状相似。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，如果模具上的销件的螺纹大小不等，则需要更换拔销器镶件，在拔销器镶件更换时，首先固定镶件头，通过操作杆连接螺纹的旋合连接拧动拔销器操作杆，把不符合规格的拔销器镶件取出，换上符合规格的拔销器镶件，然后拧紧拔销器操作杆即可，只要是模具里面有螺丝孔零件就可以快拆工具，且快可根据零件上螺丝的大小进行快速改变取拔螺丝。达到方便快捷的取出紧配在模具里面的零件以及标准件之类的工件，而且能够节约成本，减少人力。

附图说明

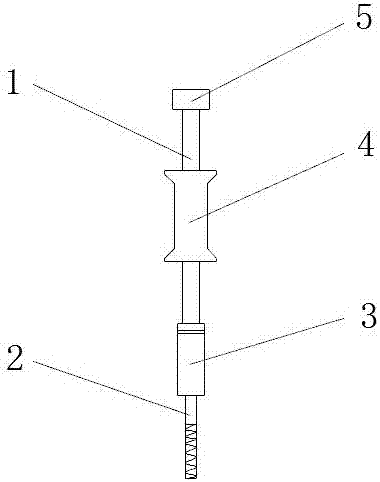

图1为本实用新型的结构示意图；

图2为本实用新型镶件头的结构示意图；

图3为本实用新型拔销器镶件的结构示意图；

图4为本实用新型拔销器镶件的俯视图；

图中：1-拔销器操作杆、2-拔销器镶件、3-镶件头、4-上拔套环、5-操作杆顶头、6-镶件连接螺纹、7-镶件底座、8-操作杆连接螺纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3和图4，本实用新型提供一种技术方案：一种方便快捷的拔销器，包括拔销器操作杆1，拔销器操作杆1的一端设置有操作杆顶头5，且拔销器操作杆1的另一端设置有镶件头3，镶件头3的内部设置有拔销器镶件2，拔销器操作杆1的外部包裹有上拔套环4，拔销器镶件2的底部设置有镶件连接螺纹6，镶件头3的下方设置有镶件底座7，且镶件头3的内壁上设置有操作杆连接螺纹8。

拔销器操作杆1与镶件头3通过操作杆连接螺纹8旋合连接；拔销器镶件2与外部销头通过镶件连接螺纹6旋合连接；拔销器镶件2的顶部为五边形结构；镶件底座7内部设置有放置凹槽，且拔销器镶件2顶部外径大小形状与放置凹槽的大小形状相似。

本实用新型在使用时，如果模具上的销件的螺纹大小不等，则需要更换拔销器镶件2，在拔销器镶件2更换时，首先固定镶件头3，通过操作杆连接螺纹8的旋合连接拧动拔销器操作杆1，把不符合规格的拔销器镶件2取出，换上符合规格的拔销器镶件2，然后拧紧拔销器操作杆1即可。

本实用新型的工作原理及使用流程：本实用新型安装好过后，首先检查拔销器的固定安装，然后把拔销器底部拔销器镶件2对准模具的销头，拧动拔销器，使其选合连接固定，然后上移上拔套环4，使其上顶操作杆顶5，使得拔销器具有一个竖直向上的力，慢慢的拔出螺纹连接固定的模具销头，如果模具上的销件的螺纹大小不等，则需要更换拔销器镶件2，在拔销器镶件2更换时，首先固定镶件头3，通过操作杆连接螺纹8的旋合连接拧动拔销器操作杆1，把不符合规格的拔销器镶件2取出，换上符合规格的拔销器镶件2，然后拧紧拔销器操作杆1即可，然后再进行拔销的过程。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
