一种高效拆屏机的制作方法

本实用新型涉及拆屏机技术领域，更具体地说，涉及一种高效拆屏机。

背景技术：

拆屏机用于拆除手机屏幕，常用于手机屏幕维修或废旧手机屏回收；目前使用的手机拆屏机构大都需要逐一上料逐一拆屏，拆屏效率低下。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种高效拆屏机。

本实用新型解决其技术问题所采用的技术方案是：

构造一种高效拆屏机，包括加热炉、穿过所述加热炉的传输带、安放固定手机壳的定位治具和位于所述加热炉尾端的加工台；其中，所述加热炉内壁设置有加热丝；所述传输带包括两条并行的环形输料带；所述加工台上设置有收料带；所述收料带上表面与所述输料带上表面高度一致，且所述收料带一端位于两个所述传输带之间；所述加工台上位于所述收料带尾端设置有加工板和位于所述加工板上方的吸附架；所述加工板上设置有夹持固定所述定位治具的气动夹手；所述吸附架上设置有吸盘、带动所述吸盘纵向运行的气缸和为所述吸盘抽放气的真空泵。

本实用新型所述的高效拆屏机，其中，所述输料带上设置有对所述定位治具侧面限位的多个限位柱。

本实用新型所述的高效拆屏机，其中，所述加工板上设置有与所述收料带对应的开口。

本实用新型所述的高效拆屏机，其中，所述加工台上设置有收纳手机壳的收纳盒；所述收纳盒位于所述加工板背离所述收料带一侧。

本实用新型的有益效果在于：待处理手机壳放置在定位治具固定后，通过传输带送入加热炉，运输的同时进行对屏上固定胶溶胶处理，而后收料带接收定位治具，并将其送至加工板，气动夹手运行固定定位治具，而后气缸带动吸盘下行在真空泵作用下吸附手机屏，而后气缸带动吸盘复位，完成拆屏，拆屏连续性好，大大提高了生产效率。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将结合附图及实施例对本实用新型作进一步说明，下面描述中的附图仅仅是本发明的部分实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图：

图1是本实用新型较佳实施例的高效拆屏机结构示意图；

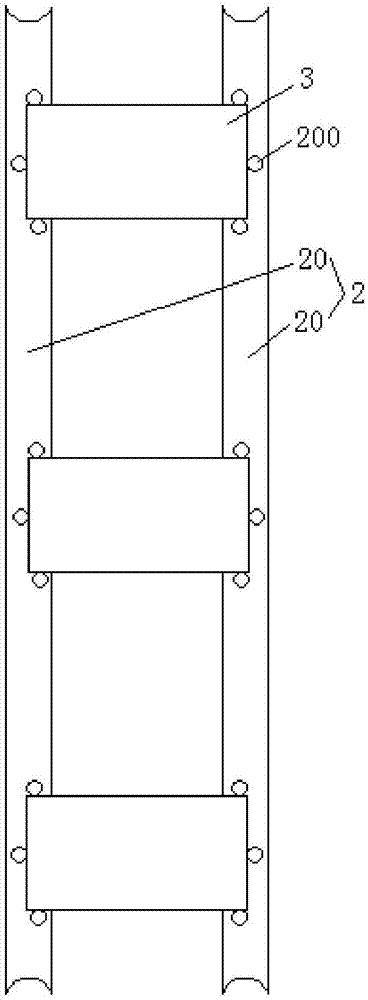

图2是本实用新型较佳实施例的高效拆屏机传输带、定位治具俯视图。

具体实施方式

为了使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例是本实用新型的部分实施例，而不是全部实施例。基于本发明的实施例，本领域普通技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

本实用新型较佳实施例的高效拆屏机如图1所示，同时参阅图2，包括加热炉1、穿过加热炉1的传输带2、安放固定手机壳的定位治具3和位于加热炉1尾端的加工台4；加热炉1内壁设置有加热丝；传输带2包括两条并行的环形输料带20；加工台4上设置有收料带40；收料带40上表面与输料带20上表面高度一致，且收料带40一端位于两个传输带20之间；加工台4上位于收料带40尾端设置有加工板41和位于加工板41上方的吸附架42；加工板41上设置有夹持固定定位治具3的气动夹手43；吸附架42上设置有吸盘420、带动吸盘420纵向运行的气缸421和为吸盘420抽放气的真空泵422；待处理手机壳放置在定位治具3固定后，通过传输带2送入加热炉1，运输的同时进行对屏上固定胶溶胶处理，而后收料带40接收定位治具3，并将其送至加工板41，气动夹手43运行固定定位治具3，而后气缸421带动吸盘420下行在真空泵422作用下吸附手机屏，而后气缸421带动吸盘420复位，完成拆屏，拆屏连续性好，大大提高了生产效率。

如图1和图2所示，输料带20上设置有对定位治具3侧面限位的多个限位柱200，便于对定位治具3进行定位，避免出现移位情况，同时也不会干预输料带20运行。

如图1所示，加工板41上设置有与收料带40对应的开口；便于收料带40能准确将定位治具3送至加工板41上。

如图1所示，加工台4上设置有收纳手机壳的收纳盒44；收纳盒44位于加工板41背离收料带40一侧；收料带40送料的同时，新的定位治具将原来的定位治具挤下，落入收纳盒44内，自动收纳效果好。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
