一种城市电网变电站设备维修用绝缘保护装置的制作方法

1.本发明属于变电站维修技术领域技术领域，尤其涉及一种城市电网变电站设备维修用绝缘保护装置。


背景技术：

2.变电站是改变电压的场所，为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成，变电站的主要设备是开关和变压器，变电站包括各种电压等级的"升压、降压"变电站，当变电站内部的装置出现故障时需要维修人员首先检测判断故障点，维修人员首先是通过检测线路判断，工作人员首先需要梳理线路，但是由于线路较多，梳理比较困难，同时由于线路粗细不同，难以有效地分辨，虽然维修人员会佩戴相应的手套，但是可能由于手掌出汗造成漏电的情况，有一定的安全隐患。
3.公开号为cn212011879u的实用新型公开了一种变电站装置维修绝缘保护装置,包括固定架，所述固定架一侧的内侧壁上活动设置有转轴，所述转轴在固定架外侧的一端设置有旋转钮，所述固定架内部的上下端面上均设置有连接杆，所述连接杆的另一端设置有限位环，所述限位环活动设置在转轴上，所述转轴上通过开设外螺纹螺纹连接有调节螺母，所述调节螺母的上下端面上均设置有滑块，所述固定架上通过开设滑槽与滑块滑动连接，所述转轴在固定架内部一端的上端设置有第一弧形板。
4.公开号为cn206758201u的实用新型公开了一种变电站的绝缘装置，包括小车，所述小车上安装有绝缘箱体，所述绝缘箱体外部包裹有鼓风管道，所述绝缘箱体内部卡接有隔油挡板，所述绝缘箱体内部开设有四个箱室，所述每个箱室内安装有变压机组，所述右上侧箱室内部安装有信号式温度计。


技术实现要素：

5.本发明提供一种城市电网变电站设备维修用绝缘保护装置，旨在解决的问题。
6.本发明是这样实现的，一种城市电网变电站设备维修用绝缘保护装置，包括用于对变电站设备进行维修的操作工具以及用于控制所述检修工具移动的操作杆，所述操作杆由绝缘材料制成；所述操作工具包括壳体和安装于壳体上的壳盖，所述壳体与所述操作杆固定连接，壳体的内部设有容纳检修工具的存储空间，所述存储空间的内部转动安装有转盘，转盘上设置有至少一个工具位，所述工具位上固定安装有电动推杆，电动推杆的伸缩端通过固定机构固定所述检修工具。
7.优选地，所述壳盖与所述壳体可拆卸连接，壳盖上开设有供检修工具伸出壳体的开口。
8.优选地，所述壳体的内部固定安装有旋转电机，所述旋转电机的输出端与所述转盘的转轴固定连接。
9.优选地，所述操作杆中设置有对所述旋转电机供电的电源，所述电源通过导线与
所述旋转电机电性连接。
10.优选地，所述壳盖上还设置有用于拍摄维修区域的摄像头以及对所述摄像头提供照明的第一照明灯和第二照明灯。
11.优选地，所述转盘上位于每个工具位的侧边处均设置有按钮，所述按钮用于控制所述电动推杆电源的启停，所述壳体的内壁上固定安装有顶块，所述顶块设置于靠近开口的位置处。
12.优选地，所述操作杆上还设置有控制各工具位上电动推杆工作的操作钮。
13.优选地，所述固定机构包括用于放置检修工具握把端的固定座，所述固定座的内壁中开设有若干滑槽，每个滑槽中滑动安装有一个固定块。
14.优选地，所述滑槽的底部设置有电磁铁，所述固定块朝向电磁铁的一侧安装有铁块，所述铁块通过弹簧与所述电磁铁连接。
15.优选地，所述转盘上还设置有控制电磁铁通断电的控制器，所述控制器包括与所述电磁铁电性连接的电池以及控制所述电池对电磁体供电的控制按钮。
16.与现有技术相比，本技术实施例主要有以下有益效果：
17.本发明所提供的城市电网变电站设备维修用绝缘保护装置通过设置用于对变电站设备进行维修的操作工具以及用于控制检修工具移动的操作杆，操作杆由绝缘材料制成，从而在操作过程中保护检修人员，避免检修人员发生触电事故；该操作工具包括壳体和安装于壳体上的壳盖，壳体与操作杆固定连接，壳体的内部设有容纳检修工具的存储空间，存储空间的内部转动安装有转盘，转盘上设置有至少一个工具位，所述工具位上固定安装有电动推杆，电动推杆的伸缩端通过固定机构固定所述检修工具，在需要使用该检修工具时，控制电动推杆的伸缩端伸长，将检修工具推出壳体，随后维修人员通过操作杆操作该检修工具，对变电站设备进行维修。
附图说明

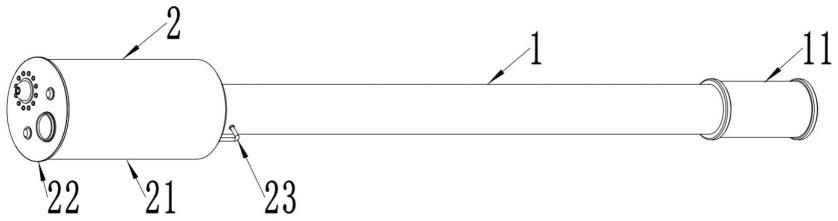

18.图1是本发明提供的一种城市电网变电站设备维修用绝缘保护装置的结构示意图；
19.图2是本发明提供的一种城市电网变电站设备维修用绝缘保护装置中壳体和壳盖的结构示意图。
20.图3是本发明提供的一种城市电网变电站设备维修用绝缘保护装置中转盘的结构示意图。
21.图4是本发明提供的一种城市电网变电站设备维修用绝缘保护装置中固定机构的结构示意图。
22.图5是本发明提供的一种城市电网变电站设备维修用绝缘保护装置中壳盖的正视图。
23.图中：1-操作杆、11-把手、2-操作工具、21-壳体、211-旋转电机、212-机架、213-转盘、214-检修工具、215-控制器、216-顶块、217-按钮、22-壳盖、221-开口、222-摄像头、223-第一照明灯、224-第二照明灯、23-导线、24-固定机构、241-固定座、242-固定块、243-接线头。
具体实施方式
24.除非另有定义，本文所使用的所有的技术和科学术语与属于本技术技术领域的技术人员通常理解的含义相同；本文中在申请的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本技术；本技术的说明书和权利要求书及上述附图说明中的术语“包括”和“具有”以及它们的任何变形，意图在于覆盖不排他的包含。本技术的说明书和权利要求书或上述附图中的术语“第一”、“第二”等是用于区别不同对象，而不是用于描述特定顺序。
25.在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本技术的至少一个实施例中。在说明书中的各个位置出现该短语并不一定均是指相同的实施例，也不是与其它实施例互斥的独立的或备选的实施例。本领域技术人员显式地和隐式地理解的是，本文所描述的实施例可以与其它实施例相结合。
26.实施例1
27.本发明实施例提供了一种城市电网变电站设备维修用绝缘保护装置，如图1-4所示，包括用于对变电站设备进行维修的操作工具2以及用于控制所述检修工具移动的操作杆1，所述操作杆1由绝缘材料制成，以使操作杆1在操作过程中保护检修人员，避免检修人员发生触电事故；所述操作工具2包括壳体21和安装于壳体21上的壳盖22，所述壳体21与所述操作杆1固定连接，壳体21的内部设有容纳检修工具214的存储空间，所述存储空间的内部转动安装有转盘213，转盘213上设置有至少一个工具位，所述工具位上固定安装有电动推杆，电动推杆的伸缩端通过固定机构24固定所述检修工具214，可以理解的是，每个工具位用于固定一把检修工具214，在需要使用该检修工具时，控制电动推杆的伸缩端伸长，将检修工具214推出壳体21，随后维修人员通过操作杆1操作该检修工具214，对变电站设备进行维修；
28.进一步的，所述壳盖22与所述壳体21可拆卸连接，壳盖22上开设有供检修工具214伸出壳体21的开口221，由于壳体21内部的存储空间中存储有多个检修工具214，在需要使用某一类型的检修工具时，控制转盘213旋转，使该检修工具214转动至开口221处，随后通过电动推杆将检修工具214推出。
29.在本发明实施例中，所述壳体21的内部固定安装有旋转电机211，所述旋转电机211的输出端与所述转盘213的转轴固定连接，用于带动所述转盘213旋转；
30.进一步的，所述壳体21的内部还设置有机架212，所述转盘213的转轴与所述机架212转动连接。
31.另外，所述操作杆1中设置有对所述旋转电机211供电的电源，所述电源通过导线23与所述旋转电机211电性连接。
32.请参阅图5，在本发明实施例中，所述壳盖22上还设置有摄像头222，用于拍摄维修区域的摄像头222以及对所述摄像头222提供照明的第一照明灯223和第二照明灯224。
33.实施例2
34.本发明实施例提供了一种城市电网变电站设备维修用绝缘保护装置，如图1-4所示，包括用于对变电站设备进行维修的操作工具2以及用于控制所述检修工具移动的操作杆1，所述操作杆1由绝缘材料制成，以使操作杆1在操作过程中保护检修人员，避免检修人员发生触电事故；所述操作工具2包括壳体21和安装于壳体21上的壳盖22，所述壳体21与所
述操作杆1固定连接，壳体21的内部设有容纳检修工具214的存储空间，所述存储空间的内部转动安装有转盘213，转盘213上设置有至少一个工具位，所述工具位上固定安装有电动推杆，电动推杆的伸缩端通过固定机构24固定所述检修工具214，可以理解的是，每个工具位用于固定一把检修工具214，在需要使用该检修工具时，控制电动推杆的伸缩端伸长，将检修工具214推出壳体21，随后维修人员通过操作杆1操作该检修工具214，对变电站设备进行维修；
35.进一步的，所述壳盖22与所述壳体21可拆卸连接，壳盖22上开设有供检修工具214伸出壳体21的开口221，由于壳体21内部的存储空间中存储有多个检修工具214，在需要使用某一类型的检修工具时，控制转盘213旋转，使该检修工具214转动至开口221处，随后通过电动推杆将检修工具214推出。
36.在本发明实施例中，所述壳体21的内部固定安装有旋转电机211，所述旋转电机211的输出端与所述转盘213的转轴固定连接，用于带动所述转盘213旋转；
37.进一步的，所述壳体21的内部还设置有机架212，所述转盘213的转轴与所述机架212转动连接。
38.另外，所述操作杆1中设置有对所述旋转电机211供电的电源，所述电源通过导线23与所述旋转电机211电性连接。
39.请参阅图5，在本发明实施例中，所述壳盖22上还设置有摄像头222，用于拍摄维修区域的摄像头222以及对所述摄像头222提供照明的第一照明灯223和第二照明灯224。
40.请参阅图2-3，本发明实施例与实施例1的不同之处在于：
41.所述转盘213上位于每个工具位的侧边处均设置有按钮217，所述按钮217用于控制所述电动推杆电源的启停，按钮217下压时，电动推杆电源启动对该电动推杆供电，按钮217失去压力后，电动推杆电源关闭，对应的电动推杆失电，所述壳体21的内壁上固定安装有顶块216，所述顶块216设置于靠近开口221的位置处，转盘213旋转过程中，当工具位侧边的按钮217与顶块216挤压时，按钮217下压，对应的电动推杆得电，另外，所述操作杆1上还设置有控制各工具位上电动推杆工作的操作钮，该操作钮用于控制得电的电动推杆伸缩，将检修工具214伸出或收入壳体21中。
42.实施例3
43.本发明实施例提供了一种城市电网变电站设备维修用绝缘保护装置，如图1-4所示，包括用于对变电站设备进行维修的操作工具2以及用于控制所述检修工具移动的操作杆1，所述操作杆1由绝缘材料制成，以使操作杆1在操作过程中保护检修人员，避免检修人员发生触电事故；所述操作工具2包括壳体21和安装于壳体21上的壳盖22，所述壳体21与所述操作杆1固定连接，壳体21的内部设有容纳检修工具214的存储空间，所述存储空间的内部转动安装有转盘213，转盘213上设置有至少一个工具位，所述工具位上固定安装有电动推杆，电动推杆的伸缩端通过固定机构24固定所述检修工具214，可以理解的是，每个工具位用于固定一把检修工具214，在需要使用该检修工具时，控制电动推杆的伸缩端伸长，将检修工具214推出壳体21，随后维修人员通过操作杆1操作该检修工具214，对变电站设备进行维修；
44.进一步的，所述壳盖22与所述壳体21可拆卸连接，壳盖22上开设有供检修工具214伸出壳体21的开口221，由于壳体21内部的存储空间中存储有多个检修工具214，在需要使
用某一类型的检修工具时，控制转盘213旋转，使该检修工具214转动至开口221处，随后通过电动推杆将检修工具214推出。
45.在本发明实施例中，所述壳体21的内部固定安装有旋转电机211，所述旋转电机211的输出端与所述转盘213的转轴固定连接，用于带动所述转盘213旋转；
46.进一步的，所述壳体21的内部还设置有机架212，所述转盘213的转轴与所述机架212转动连接。
47.另外，所述操作杆1中设置有对所述旋转电机211供电的电源，所述电源通过导线23与所述旋转电机211电性连接。
48.请参阅图5，在本发明实施例中，所述壳盖22上还设置有摄像头222，用于拍摄维修区域的摄像头222以及对所述摄像头222提供照明的第一照明灯223和第二照明灯224。
49.请参阅图2-3，本发明实施例与实施例1的不同之处在于：
50.所述转盘213上位于每个工具位的侧边处均设置有按钮217，所述按钮217用于控制所述电动推杆电源的启停，按钮217下压时，电动推杆电源启动对该电动推杆供电，按钮217失去压力后，电动推杆电源关闭，对应的电动推杆失电，所述壳体21的内壁上固定安装有顶块216，所述顶块216设置于靠近开口221的位置处，转盘213旋转过程中，当工具位侧边的按钮217与顶块216挤压时，按钮217下压，对应的电动推杆得电，另外，所述操作杆1上还设置有控制各工具位上电动推杆工作的操作钮，该操作钮用于控制得电的电动推杆伸缩，将检修工具214伸出或收入壳体21中。
51.请参阅图3-4，本发明实施例与实施例1-2的不同之处在于：
52.所述固定机构24包括用于放置检修工具214握把端的固定座241，所述固定座241的内壁中开设有若干滑槽，每个滑槽中滑动安装有一个固定块242，所述滑槽的底部设置有电磁铁，所述固定块242朝向电磁铁的一侧安装有铁块，所述铁块通过弹簧与所述电磁铁连接，对电磁铁通电，电磁铁吸引铁块带动固定块242压缩弹簧收入滑槽中，电磁铁断电后，固定块242在弹簧弹力作用下复位，对放入固定座241中的检修工具进行固定；
53.进一步的，所述转盘213上还设置有控制电磁铁通断电的控制器215，所述控制器215包括与所述电磁铁电性连接的电池以及控制所述电池对电磁体供电的控制按钮。
54.需要说明的是，对于前述的各实施例，为了简单描述，故将其都表述为一系列的动作组合，但是本领域技术人员应该知悉，本发明并不受所描述的动作顺序的限制，因为依据本发明，某些步骤可能采用其他顺序或者同时进行。其次，本领域技术人员也应该知悉，说明书中所描述的实施例均属于优选实施例，涉及的动作和模块并不一定是本发明所必须的。
