锁定机构、把手及门锁的制作方法

1.本技术涉及门锁技术领域，尤其涉及一种锁定机构、把手及门锁。


背景技术：

2.如今市场上防盗门种类繁多，一般入户门防盗门很多都设计有猫眼功能，在室内通过门上的猫眼孔，可以观察室外情况。但是，猫眼孔方便主人的同时，也给小偷留下了方便，小偷可以通过工具打开猫眼孔，使用工具套住室内的把手，下压把手即可开门，留下一个安防漏洞。让小偷既不破坏锁，也不破坏门的情况下，可以轻松秒开入户门防盗门，让有猫眼功能的防盗门不再防盗，小偷可以开门的原因有两个，一是猫眼孔结构简单、强度不够，导致小偷容易破坏门上猫眼开门。二是室内门锁把手是双快双活功能，下压或上提把手，可实现门锁快开快关功能。如此，可以通过猫眼孔下压室内把手开锁，或者宠物掰门把手误开锁，存在一定的安全隐患。


技术实现要素：

3.本技术的目的在于提供一种锁定机构、把手及门锁，该锁定机构可以对把手进行锁定，有效避免不法分子通过猫眼开锁以及宠物掰动门把手误开锁的情况，提高安全性。
4.为此，第一方面，本技术实施例提供了一种锁定机构，用于锁定把手，所述把手包括面板、可转动设置于所述面板上的卡环，所述卡环上设置有锁定槽；所述锁定机构包括：拨叉，可滑动地设置于所述面板上，所述拨叉包括相对设置的锁定插头和卡紧部，其中，所述拨叉在第一位置和第二位置之间可滑动，当所述拨叉位于所述第一位置时，所述锁定插头插入所述锁定槽内，以锁定所述把手；当所述拨叉位于所述第二位置时，所述锁定插头从所述锁定槽退出，以释放所述把手；以及卡紧件，设置于所述面板上，用于卡紧所述拨叉的所述卡紧部，以使所述拨叉停留在所述第一位置或者所述第二位置。
5.在一种可能的实现方式中，所述卡紧部为设置于所述拨叉外侧的第一凹凸部；所述卡紧件包括弹片，所述弹片上设置有与所述第一凹凸部卡接配合的两个第二凹凸部，两个所述第二凹凸部分别对应所述第一位置和所述第二位置。
6.在一种可能的实现方式中，所述弹片包括相对设置的第一弹片和第二弹片，所述第一弹片和所述第二弹片上分别设置有所述第二凹凸部，所述拨叉的两侧分别设置有所述第一凹凸部。
7.在一种可能的实现方式中，所述面板上设置有条形孔，所述卡紧部上设置有拨杆，所述拨杆滑动设置于所述条形孔内。
8.第二方面，本技术实施例提供了一种把手，包括：面板；转动轴，可转动设置于所述面板上；卡环，设置于所述转动轴的外周侧，用于带动所述转动轴转动，所述卡环上设置有锁定槽；以及如前所述的锁定机构。
9.在一种可能的实现方式中，所述面板上设置有滑动槽，所述拨叉滑动设置于所述滑动槽内，所述卡紧件设置于所述滑动槽内。
10.在一种可能的实现方式中，所述把手还包括：底座，设置于所述面板上，且所述底座上设置有转动槽及与所述转动槽连通的转动轴孔，所述转动槽内设置有限位柱；以及扭簧，设置于所述转动槽内，所述扭簧的一端与所述限位柱抵接；所述卡环可转动设置于转动槽内，所述卡环上设置有带动杆，所述带动杆与所述扭簧的另一端抵接。
11.在一种可能的实现方式中，所述限位柱相对设置有两个，所述带动杆相对设置有两个。
12.在一种可能的实现方式中，所述底座上设置有与所述转动槽连通的行程槽，以供所述拨叉滑入。
13.第三方面，本技术实施例提供了一种门锁，包括如前所述的把手。
14.根据本技术实施例提供的锁定机构、及门锁把手，该锁定机构通过滑动拨叉，使得拨叉的锁定插头插入锁定槽内，将卡环锁定，进而对把手进行锁定，有效避免不法分子通过猫眼开锁以及宠物掰动门把手误开锁的情况，提高安全性，需要转动把手时，反向滑动拨叉使得拨叉的锁定插头离开锁定槽即可，解除对卡环的限位，可以转动把手。
附图说明
15.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。另外，在附图中，相同的部件使用相同的附图标记，且附图并未按照实际的比例绘制。

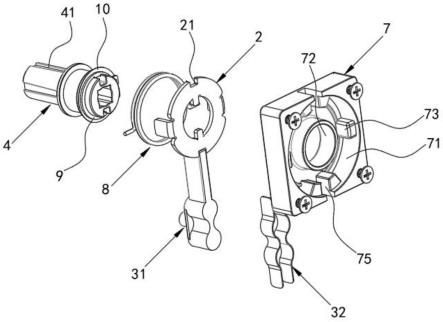

16.图1示出本技术实施例提供的一种锁定机构与卡环装配时的爆炸结构示意图；
17.图2示出图1另一角度的结构示意图；
18.图3示出本技术实施例提供的一种拨叉的立体的结构示意图；
19.图4示出本技术实施例提供的一种卡紧件的立体的结构示意图；
20.图5示出本技术实施例提供的一种卡环的立体结构示意图；
21.图6示出本技术实施例提供的一种把手装配时的爆炸结构示意图；
22.图7示出本技术实施例提供的一种把手的立体结构示意图；
23.图8示出本技术实施例提供的一种底座的立体结构示意图；
24.图9示出本技术实施例提供的一种底座、转动轴、卡环、扭簧的剖面结构示意图。
25.附图标记说明：
26.1、面板；11、条形孔；12、滑动槽；13、挡盖；
27.2、卡环；21、锁定槽；22、带动杆；23、带动卡点；
28.3、锁定机构；31、拨叉；311、锁定插头；312、卡紧部；3121、第一凹凸部；3122、拨杆；32、卡紧件；321、弹片；3211、第二凹凸部；
29.4、转动轴；41、带动槽；
30.5、门把；6、锁杆；7、底座；71、转动槽；72、转动轴孔；73、限位柱；74、后盖；75、行程槽；8、扭簧；9、卡簧；10、铜垫。
具体实施方式
31.为使本技术实施例的目的、技术方案和优点更加清楚，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本技术的一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本技术保护的范围。
32.图1示出本技术实施例提供的一种锁定机构与卡环装配时的爆炸结构示意图；图2示出图1另一角度的结构示意图；图3示出本技术实施例提供的一种拨叉的立体的结构示意图；图4示出本技术实施例提供的一种卡紧件的立体的结构示意图；图5示出本技术实施例提供的一种卡环的立体结构示意图；
33.如图1至图5所示，本技术实施例提供一种锁定机构3，用于锁定把手，所述把手包括面板1、可转动设置于所述面板1上的卡环2，所述卡环2上设置有锁定槽21，具体的，把手还包括转动轴4，卡环2套设于转动轴4的外周侧并与转动轴4保持联动，转动轴4的外周侧沿轴向设置有带动槽41，卡环2的内侧设置有带动卡点23，带动卡点23位于带动槽41内，进而可以带动转动轴4转动以及对转动轴4进行限位；所述锁定机构3包括：拨叉31和卡紧件32，其中：
34.拨叉31可滑动地设置于所述面板1上，所述拨叉31包括相对设置的锁定插头311和卡紧部312，其中，所述拨叉31在第一位置和第二位置之间可滑动，当所述拨叉31位于所述第一位置时，所述锁定插头311插入所述锁定槽21内，以锁定所述把手；当所述拨叉31位于所述第二位置时，所述锁定插头311从所述锁定槽21退出，以释放所述把手。
35.卡紧件32设置于所述面板1上，用于卡紧所述拨叉31的所述卡紧部312，以使所述拨叉31停留在所述第一位置或者所述第二位置。
36.本技术中，通过滑动拨叉31，使得拨叉31的锁定插头311插入锁定槽21内，将卡环2锁定，进而对把手进行锁定，有效避免不法分子通过猫眼开锁以及宠物掰动门把5手误开锁的情况，提高安全性，需要转动把手时，反向滑动拨叉31使得拨叉31的锁定插头311离开锁定槽21即可，解除对卡环2的限位，可以转动把手。
37.具体的，拨叉31沿卡环2的径向滑动，拨叉31可以沿竖直方向滑动，也可以沿水平方向滑动，还可以沿倾斜角度方向滑动，只要保证拨叉31在滑动过程中可以使得锁定插头311进出锁定槽21即可。
38.本技术中，拨叉31滑动到第一位置时，卡紧件32对卡紧部312进行卡紧，从而使的拨叉31可以稳固停留在第一位置处，此时锁定插头311插入锁定槽21内，拨叉31对卡环2以及转动轴4进行锁定，当拨叉31滑动至第二位置时，卡紧件32对卡紧部312进行卡紧，使得拨叉31可以稳固停留在第二位置处，此时锁定插头311离开锁定槽21，解除对卡环2和转动轴4的限位，使得把手可以正常转动。
39.参阅附图1-4，在一些实施例中，所述卡紧部312为设置于所述拨叉31外侧的第一凹凸部3121；所述卡紧件32包括弹片321，所述弹片321上设置有与所述第一凹凸部3121卡接配合的两个第二凹凸部3211，两个所述第二凹凸部3211分别对应所述第一位置和所述第二位置。
40.具体的，弹片321上设置有两个第二凹凸部3211，当其中一个第二凹凸部3211卡入拨叉31的第一凹凸部3121中时，拨叉31处于第一位置，当另外一个第二凹凸部3211卡入拨
叉31的第一凹凸部3121中时，拨叉31处于第二位置，进而起到对拨叉31临时稳固的作用，可以保证拨叉31准确停留在第一位置和第二位置处。弹片321上的凹凸位可以为拨叉31提供滑动的动能和卡设的手感。
41.在一些实施例中，所述弹片321包括相对设置的第一弹片321和第二弹片321，所述第一弹片321和所述第二弹片321上分别设置有所述第二凹凸部3211，所述拨叉31的两侧分别设置有所述第一凹凸部3121。
42.本技术中，第一弹片321和第二弹片321相对设置于拨叉31的两侧，通过两侧第一凹凸部3121与拨叉31的第二凹凸部3211配合，实现对拨叉31的卡紧。具体的，两个弹片321关于拨叉31镜像设置。
43.可选的，还可以仅采用一个弹片321，拨叉31朝向弹片321的一侧设置有第一凹凸部3121，另一侧为平面结构即可，同样可以起到对拨叉31进行稳固的效果。
44.参阅附图3和7，在一些实施例中，所述面板1上设置有条形孔11，所述卡紧部312上设置有拨杆3122，所述拨杆3122滑动设置于所述条形孔11内。
45.本技术中，在对拨叉31进行滑动时，通过拨杆3122带动拨叉31滑动即可，拨杆3122滑动设置于条形孔11处，且拨杆3122的少部分伸出至条形孔11的外侧，以方便对拨杆3122进行操作。
46.具体的，条形孔11的长度与第一位置和第二位置之间的距离相等，即当拨杆3122滑动至条形孔11的一端时，拨叉31刚好停留在第一位置处，当拨杆3122滑动至条形孔11的另一端时，拨叉31刚好停留在第二位置处。
47.该锁定机构3通过滑动拨叉31，使得拨叉31的锁定插头311插入锁定槽21内，将卡环2锁定，进而对把手进行锁定，有效避免不法分子通过猫眼开锁以及宠物掰动门把5手误开锁的情况，提高安全性，需要转动把手时，反向滑动拨叉31使得拨叉31的锁定插头311离开锁定槽21即可，解除对卡环2的限位，可以转动把手。
48.图6示出本技术实施例提供的一种把手装配时的爆炸结构示意图；图7示出本技术实施例提供的一种把手的立体结构示意图；图8示出本技术实施例提供的一种底座的立体结构示意图；图9示出本技术实施例提供的一种底座、转动轴、卡环、扭簧的剖面结构示意图。
49.如图6至图9所示，本技术实施例提供了一种把手，包括：面板1、转动轴4、卡环2和锁定机构3，其中：
50.转动轴4可转动设置于所述面板1上。转动轴4用于开关门传动作用，转动轴4的一端连接门把5，另一端连接锁杆6，锁杆6连接锁具，通过门把5带动转动轴4以及锁杆6转动，进而开启锁具，转动轴4的外周侧设置有用于连接门把5的把手槽，把手槽90
°
一个，取下门把5固定螺丝后，可以将门把5旋转180
°
，实现换向，可以适用于左开门、右开门把5手换向。
51.卡环2设置于所述转动轴4的外周侧，用于带动所述转动轴4转动，所述卡环2上设置有锁定槽21。
52.本技术中，面板1上设置有轴孔，转动轴4穿过轴孔，一端连接门把5，另一端连接锁杆6，通过锁杆6与锁具配合，通过在把手上设置锁定机构3，使得锁定机构3可以对卡环2上的锁定槽21进行锁定，实现二次保险，防止误操作转动把手或者不法分子通过猫眼转动把手。
53.参阅附图6，在一些实施例中，所述面板1上设置有滑动槽12，所述拨叉31滑动设置于所述滑动槽12内，所述卡紧件32设置于所述滑动槽12内。
54.本技术中，滑动槽12设置于面板1的后侧，拨叉31在滑动槽12内滑动，对拨叉31进行限位，保证拨叉31可以在滑动槽12内顺利滑动，拨叉31的锁定插头311可以伸出至滑动槽12的外部并与锁定槽21配合，卡紧件32固定设置于滑动槽12内，通过滑动槽12可以对卡紧件32进行限位，保证卡紧件32的牢固性，可以有效对拨叉31进行卡紧固定。
55.具体的，滑动槽12远离面板1的一端设置有挡盖13，通过挡盖13将滑动槽12封盖，可以进一步对卡紧件32进行限位，同时可以防止杂物进入滑动槽12内。
56.参阅附图1、2、9，在一些实施例中，所述把手还包括：底座7和扭簧8，其中：
57.底座7设置于所述面板1上，且所述底座7上设置有转动槽71及与所述转动槽71连通的转动轴孔72，所述转动槽71内设置有限位柱73，具体的，底座7通过螺栓固定在面板1上，底座7远离面板1的一侧设置有后盖74，通过后盖74将转动槽71封盖住，使得传动部位位于相对封闭的转动槽71内，防止杂物、灰尘进入转动槽71内而影响组件传动。
58.扭簧8设置于所述转动槽71内，所述扭簧8的一端与所述限位柱73抵接。
59.所述卡环2可转动设置于转动槽71内，所述卡环2上设置有带动杆22，所述带动杆22与所述扭簧8的另一端抵接。
60.本技术中，扭簧8设置于转动槽71内，一端与限位柱73抵接，另一端与卡环2的带动杆22抵接，在转动卡环2时扭簧8被压缩，从而在松开门把5后可以在扭簧8的扭力作用下使得门把5复位。
61.在一种可能的实现方式中，所述限位柱相对设置有两个，所述带动杆相对设置有两个。
62.参阅附图5，具体的，限位柱73设置有两个，带动杆22设置有两个，平时扭簧8的两个端部分别与两个限位柱73抵接，在顺时针转动卡环2时，卡环2的带动杆22带动扭簧8的一个端部移动，在松开门把5时扭簧8带动转动轴4复位，在逆时针转动卡环2时，卡环2的另一个带动杆22带动扭簧8的另一个端部移动，在松开后门把5时扭簧8带动转动轴4复位。其中转动轴4可以顺时针转动55
°
以及逆时针转动55
°
，顺时针转动55
°
可以开门，逆时针转动55
°
进行反锁。
63.在一些实施例中，所述底座7上设置有与所述转动槽71连通的行程槽75，以供所述拨叉31滑入。
64.本技术中，行程槽75保证拨叉31的锁定插头311可以有效插入卡环2的锁定槽21内，门把5在不受力时，行程槽75与卡环2的卡槽对齐，使得拨叉31的锁定插头311插入锁定槽21内时同时位于行程槽75内，底座7固定设置在面板1上，从而保证拨叉31对锁定槽21的固定效果。
65.参阅附图1和附图9，本技术一种实施例中，把手还包括设置于转动轴4上的卡簧9，用于固定转动轴4，在卡簧9与卡环2之间设置有铜垫10，根据间隙松紧，增减铜垫10数量，具有调节装配间隙，同时防止摩擦的作用。具体的，在卡环2与后盖74之间，在转动轴4与底座7之间同样设置铜垫10，避免直接摩擦，延长使用寿命。铜垫10还可以采用其它耐磨材料，比尼龙或者滚柱轴承等。
66.本技术实施例提供了一种门锁，包括上述的把手。
67.本技术中提供的锁定机构3，采用一体式、模块化结构，可以在不同款式上把手上应用，也可以在不同形状的智能门锁上运用。
