一种耐酸碱玻璃纤维增强塑料生产设备的制作方法

本技术属于耐酸碱玻璃纤维增强塑料生产，特别是涉及一种耐酸碱玻璃纤维增强塑料生产设备。

背景技术：

1、耐酸碱玻璃纤维增强塑料在生产时需要用到切割设备，通过切割设备对玻璃纤维增强塑料进行切割，将玻璃纤维增强塑料切割成各种尺寸，进而完成对玻璃纤维增强塑料的生产，然而现有的设备在使用时还存在一定的不足之处，现有的在对玻璃纤维增强塑料进行生产切割时会产生粉尘，现有的生产切割设备并没有设置将这些粉尘清除的机构，这些粉尘如果给人们吸进肺部，会对人们的身体健康造成威胁，因此我们对此进行改进，提出了一种耐酸碱玻璃纤维增强塑料生产设备。

技术实现思路

1、本实用新型的目的在于提供一种耐酸碱玻璃纤维增强塑料生产设备，以解决了现有的问题：现有的在对玻璃纤维增强塑料切割时会产生粉尘，现有的生产切割设备并没有设置将这些粉尘清除的机构，这些粉尘如果给人们吸进肺部，会对人们的身体健康造成威胁的缺陷。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种耐酸碱玻璃纤维增强塑料生产设备，包括底板，所述底板的顶部设置有防护壳，所述防护壳的内表壁分别设置有水箱和水泵，所述水泵内设置有连接管，所述连接管的一端与水箱连通，所述连接管的另一端设置有喷头，所述防护壳的侧面设置有固定盘，所述固定盘内设置有扇叶，所述扇叶与固定盘转动连接，所述喷头与扇叶位置相对，所述防护壳内设置有侧板，所述侧板内开设有滑槽，所述滑槽内设置有移动板，所述移动板与滑槽滑动连接。

4、进一步地，所述移动板的底部安装有驱动电机，所述驱动电机的输出端设置有刀片，所述驱动电机的输出端与刀片固定连接，所述防护壳的顶部设置有顶盖。

5、进一步地，所述顶盖内设置有气缸，所述气缸的底部延伸至移动板内，所述气缸与移动板固定连接。

6、进一步地，所述防护壳的内底壁设置有固定板，所述固定板内设置有玻璃纤维增强塑料本体，所述固定板的顶部设置有紧固螺栓。

7、进一步地，所述紧固螺栓与固定板螺纹连接，所述紧固螺栓的底部设置有抵板，所述抵板的底部与玻璃纤维增强塑料本体相抵。

8、进一步地，所述刀片设置在玻璃纤维增强塑料本体的顶部，所述扇叶设置在刀片的侧面。

9、进一步地，所述底板的底部设置有万向轮，所述万向轮与底板活动连接。

10、进一步地，所述抵板的形状为矩形，所述抵板的材质为橡胶。

11、进一步地，所述连接管的形状为l形，所述连接管的材质为塑料。

12、本实用新型具有以下有益效果：

13、1、本实用新型通过设置水泵、水箱、扇叶、连接管和喷头的共同作用，可以使水流均匀的喷洒在切割处，进而将粉尘与水混合，避免粉尘散发到空气中，可以保护环境的同时也可以避免人们将粉尘吸进肺内，并且通过喷洒水可以降低刀片和玻璃纤维增强塑料切割处的温度，避免玻璃纤维增强塑料损坏。

14、2、本实用新型通过设置紧固螺栓、抵板和固定板可以对玻璃纤维增强塑料本体进行固定限位，避免玻璃纤维增强塑料本体在进行生产切割时出现意外移动的现象，进而提高对玻璃纤维增强塑料本体的生产质量和速率。

15、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

技术特征：

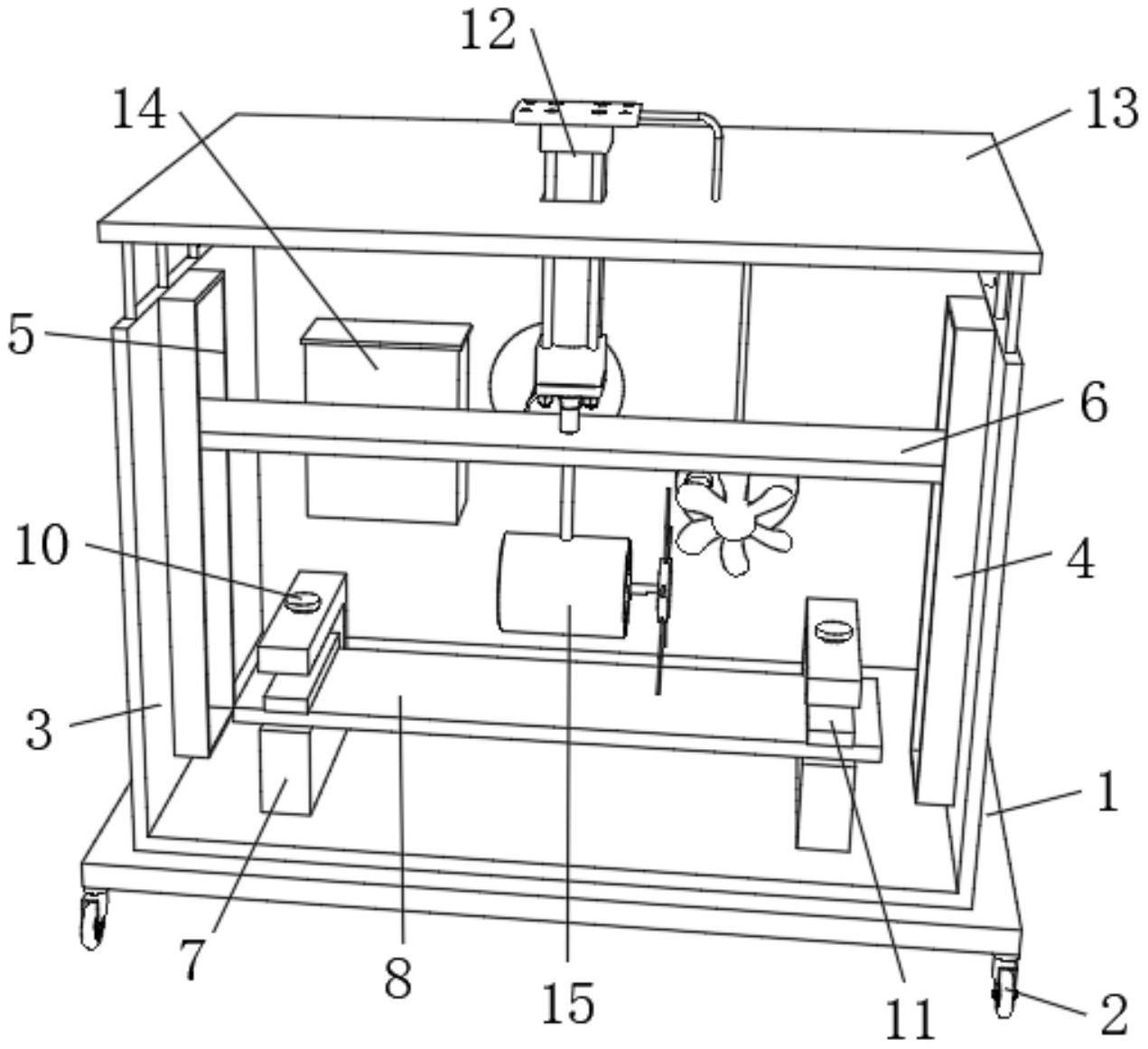

1.一种耐酸碱玻璃纤维增强塑料生产设备，包括底板(1)，其特征在于：所述底板(1)的顶部设置有防护壳(3)，所述防护壳(3)的内表壁分别设置有水箱(14)和水泵(20)，所述水泵(20)内设置有连接管(17)，所述连接管(17)的一端与水箱(14)连通，所述连接管(17)的另一端设置有喷头(18)，所述防护壳(3)的侧面设置有固定盘(9)，所述固定盘(9)内设置有扇叶(19)，所述扇叶(19)与固定盘(9)转动连接，所述喷头(18)与扇叶(19)位置相对，所述防护壳(3)内设置有侧板(4)，所述侧板(4)内开设有滑槽(5)，所述滑槽(5)内设置有移动板(6)，所述移动板(6)与滑槽(5)滑动连接。

2.根据权利要求1所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述移动板(6)的底部安装有驱动电机(15)，所述驱动电机(15)的输出端设置有刀片(16)，所述驱动电机(15)的输出端与刀片(16)固定连接，所述防护壳(3)的顶部设置有顶盖(13)。

3.根据权利要求2所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述顶盖(13)内设置有气缸(12)，所述气缸(12)的底部延伸至移动板(6)内，所述气缸(12)与移动板(6)固定连接。

4.根据权利要求1所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述防护壳(3)的内底壁设置有固定板(7)，所述固定板(7)内设置有玻璃纤维增强塑料本体(8)，所述固定板(7)的顶部设置有紧固螺栓(10)。

5.根据权利要求4所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述紧固螺栓(10)与固定板(7)螺纹连接，所述紧固螺栓(10)的底部设置有抵板(11)，所述抵板(11)的底部与玻璃纤维增强塑料本体(8)相抵。

6.根据权利要求2所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述刀片(16)设置在玻璃纤维增强塑料本体(8)的顶部，所述扇叶(19)设置在刀片(16)的侧面。

7.根据权利要求1所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述底板(1)的底部设置有万向轮(2)，所述万向轮(2)与底板(1)活动连接。

8.根据权利要求5所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述抵板(11)的形状为矩形，所述抵板(11)的材质为橡胶。

9.根据权利要求1所述的一种耐酸碱玻璃纤维增强塑料生产设备，其特征在于：所述连接管(17)的形状为l形，所述连接管(17)的材质为塑料。

技术总结
本技术公开了一种耐酸碱玻璃纤维增强塑料生产设备，涉及耐酸碱玻璃纤维增强塑料生产技术领域。本技术包括底板，底板的顶部设置有防护壳，防护壳的内表壁分别设置有水箱和水泵，水泵内设置有连接管，连接管的一端与水箱连通，连接管的另一端设置有喷头，防护壳的侧面设置有固定盘，固定盘内设置有扇叶，扇叶与固定盘转动连接，喷头与扇叶位置相对。本技术通过设置水泵、水箱、扇叶、连接管和喷头的共同作用，可以使水流均匀的喷洒在切割处，进而将粉尘与水混合，避免粉尘散发到空气中，可以保护环境的同时也可以避免人们将粉尘吸进肺内，并且通过喷洒水可以降低刀片和玻璃纤维增强塑料切割处的温度，避免玻璃纤维增强塑料损坏。

技术研发人员：王东,王尉榕
受保护的技术使用者：连云港森伟玻璃钢制品有限公司
技术研发日：20220114
技术公布日：2024/1/12
