一种信号标安装操作杆的制作方法

本技术涉及信号标安装，特别是涉及一种信号标安装操作杆。

背景技术：

1、为解决办公楼等商业综合体在结构施工阶段或运维阶段巡视发现管线、设备故障问题却因楼内面积大无法对故障位置进行定位且室内手机信号缺失的问题，同时在园区外围围墙、围挡上安装的各类设备巡查发现问题后需要第一时间为维修人员定位并提供设备参数信息；现有技术在施工阶段采取在结构顶板或机电管线下方以及园区外围围挡、围墙上设备位置，按轴网间隔(园区外围路由线路间隔)布置蓝牙信标，后台开发软件录入蓝牙信标轴网或线路位置及管线、设备参数信息，手机端与蓝牙信标自动识别，管理人员录入问题后台自动分配任务进行处理。

2、蓝牙信标是手机应用的外置设备，外形为圆柱状，其工作原理是通过低功耗蓝牙向周围发送自己特有的id，手机上的应用软件可以扫描并解析出id，最后实现基于室内位置的信息推送。相比于传统的gps定位，蓝牙信标具有耗电量小、定位精准、方便室内使用等优势。又由于蓝牙信标可以不间断发送信号，一旦手机用户进入蓝牙信标的信号覆盖范围内，就可以形成手机端的自动应答机制，无需用户多余的手动操作，即可以实现信息接收功能。

3、由于园区办公楼内安装量大，安装位置为高处作业且部分位置空间狭小，采用传统脚手架登高作业，脚手架拆装时间长，受场地、照明、天气限制，导致单枚蓝牙信标的安装工期长，工效低；因此设计一种简易、方便使用且造价低廉的安装类似蓝牙信标等圆柱状信标的操作杆装置，不受场地、天气影响，夜间也方便实施，不需要登高作业是本领域技术人员亟需解决的问题。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种信号标安装操作杆，具有高度调节功能，不需要登高作业就能实现信号标的安装，安全可靠；能够在夜间或光线不好的情况下使用，不受场地、天气的限制；且能够对信号标位置自动对中调节，使用方便快捷，安装效率高。

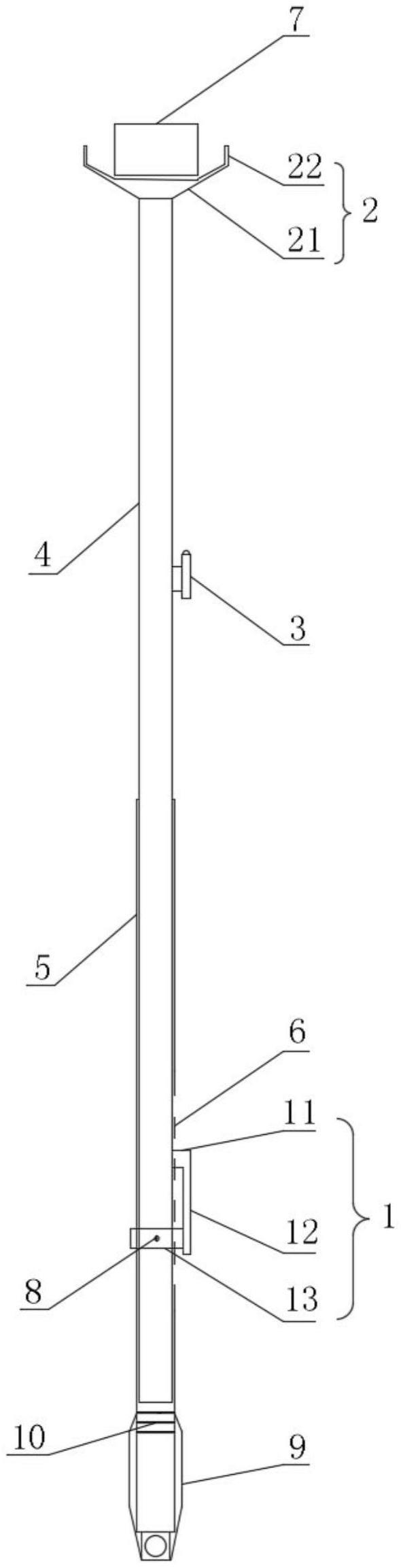

2、本实用新型解决上述技术问题的技术方案如下：一种信号标安装操作杆，包括信号标托盘、内管、外管和调节杆；所述内管顶端可拆卸连接有所述信号标托盘；所述信号标托盘与信号标相适配；所述内管下端插接到所述外管内，且所述内管的外壁面与所述外管的内壁面滑动贴合；所述外管外壁面沿其轴向开设有滑孔；

3、所述调节杆包括限位杆、锁紧环和滑杆；所述限位杆一端与所述内管外壁面可拆卸连接并沿其径向贯穿所述滑孔；所述锁紧环套设在所述外管上且与所述外管外壁面滑动贴合并通过紧固旋钮拧紧固定；所述滑杆一端与所述限位杆伸出端一体连接，其另一端沿所述外管轴向方向延伸并与所述锁紧环外壁面可拆卸连接。

4、本实用新型的有益效果是：信号标托盘用于固定安装信号标，且能够对圆柱状信号标对中调节安装位置；操作杆内管和外管之间插接滑动实现操作杆在高度方向上的调节，其调节方式通过设置滑孔和调节杆实现；与内管连接的调节杆在外管上开设的滑孔内滑动，通过调节杆的滑杆便于对内管的滑动调节进行操作，通过限位杆和锁紧环在滑孔上下两端抵接，避免内管在外管内滑出；当调节到合适的高度后，通过拧紧紧固旋钮将锁紧环锁紧固定在外管外壁面上，从而内管与外管实现锁紧固定，并进行下一步信号标的安装作业。

5、在上述技术方案的基础上，本实用新型还可以做如下改进。

6、进一步，还包括手柄，所述手柄上端开口且其的内壁面靠近开口端位置嵌设有多道沿其轴向布置的环形卡口，所述外管底端自开口端插接到所述手柄内并通过所述环形卡口与所述手柄卡紧。

7、采用上述进一步方案的有益效果是：环形卡口为沿手柄径向凸出的弧形凸起，通过挤压环形卡口能够实现手柄与操作杆外管的卡接，安装拆卸方便。

8、进一步，所述锁紧环侧壁沿其径向开设有安装孔，所述紧固旋钮与所述安装孔螺纹连接且其底端抵紧所述外管外壁面。

9、采用上述进一步方案的有益效果是：调节操作杆高度时，通过拧松紧固旋钮，内管在外管内向上滑动，调节到合适位置后，通过拧紧紧固旋钮抵紧外管外壁面，使内管和外管位置锁紧固定，便于进行下一步信号标的安装。

10、进一步，所述限位杆与所述内管外壁面通过螺栓连接；所述滑杆下端和所述锁紧环外壁面通过螺栓连接。

11、采用上述进一步方案的有益效果是：安装时，先将内管插接到外管内，再将限位杆穿过滑孔与内管通过螺栓连接；限位杆和滑杆一体连接；将锁紧环套设在外管上，再将锁紧环与滑杆通过螺栓连接，从而实现操作杆的快速安装，方便快捷。

12、进一步，所述内管外壁面上端可拆卸连接有照明灯。

13、采用上述进一步方案的有益效果是：在夜间或室内光线不好的情况下，通过打开照明灯安装信号标，从而本实用新型的操作杆不受场地、天气的限制，适用性好。

14、进一步，所述滑杆上安装有开关按钮，所述照明灯与所述开关按钮电连接。

15、采用上述进一步方案的有益效果是：滑杆一方面是便于操作内管在外管内滑动调节高度，二是通过其上的开关按钮实现照明灯的开关控制，从而能够实现在安装过程中光线不好的情况下打开照明灯，提高安装效率。

16、进一步，所述内管顶端与所述信号标托盘底端螺纹连接。

17、采用上述进一步方案的有益效果是：对于不同大小的信号标，需要与之适配的信号标托盘，内管和信号标托盘螺纹连接便于实现信号标托盘的拆卸更换安装。

18、进一步，所述信号标托盘包括锥板和竖板，所述锥板截面为倒置的锥形且其的内底面为水平设置的托板；所述托板顶面与所述信号标底面贴合；所述竖板与所述锥板顶端一体连接；所述锥板底端与所述内管顶端螺纹连接。

19、采用上述进一步方案的有益效果是：锥板呈倒置的圆锥状，内置水平的托板用于放置信号标，通过锥板内壁的锥形斜面起到导向作用，便于放置圆柱状的信号标到其内部的水平托板上并对中调节位置，保证信号标与操作杆同轴，便于在高处安装信号标时确定其位置，安装位置准确，使用快捷方便。

20、进一步，所述内管和所述外管均采用不锈钢材质；所述手柄采用橡胶或塑料材质，且所述手柄底端开设有挂孔。

21、采用上述进一步方案的有益效果是：不锈钢材质表面光滑易于清洁且便于内管外管的相对滑动；手柄采用橡胶或塑胶材质，便于进行安装操作；手柄的挂孔便于操作杆的携带和放置。

22、与现有技术相比，本实用新型的有益效果是：

23、(1)本实用新型通过与内管连接的调节杆与外管上的滑孔滑动连接实现操作杆高度方向的调节，具体的，调节杆随内管一起滑动调节高度，通过调节杆的滑杆便于对内管的滑动调节进行操作，通过限位杆和锁紧环在滑孔上下两端抵接，避免内管在外管内滑出；调节杆的锁紧环与外管的外壁面滑动贴合，调节到合适高度后，通过拧紧紧固旋钮将锁紧环锁紧固定在外管外壁面，从而内管和外管实现锁紧固定；通过对操作杆高度方向的调节能够适用于在不同高度位置安装信号标，且不需要登高作业，安全可靠，适用性强；

24、(2)本实用新型在在夜间或室内光线不好的情况下，能够打开照明灯进行信号标的安装，通过滑杆上的开关按钮对照明灯进行控制，在安装的过程中根据光线情况打开照明灯，照明灯的控制线在内管内进行布置并穿过内管，不影响内管在外管内滑动调节高度，且能够实现在狭窄空间位置安装信号标，不受场地、天气的影响，安装效率高；

25、(3)本实用新型的信号标托盘用于放置信号标并进行安装，通过信号标托盘锥板的内壁锥形斜面起到导向作用，便于将圆柱状的信号标放置到锥板内部的水平托板上并进行对中调节，保证信号标与操作杆同轴，便于在高处安装信号标时确定信号标托盘内的信号标位置，安装位置准确，使用方便快捷。
