一种练习本生产定位切割装置的制作方法

本技术涉及切割装置，具体为一种练习本生产定位切割装置。

背景技术：

1、练习本指学生或其他学习的人专门用来做作业的本子和通常辅助教材的练习册。工厂生产练习本通常在一张大纸上同时印刷多本练习本纸张，并将封面和印刷的练习本纸张叠放在一起进行同时装订，装订完成后再使用切割装置将其切割成多本单独的练习本。

2、现有的技术存在以下问题：现有的大多装置在切割过程中不具备固定练习本纸张的能力容易在切割时发生纸张偏移造成浪费，而且切割完成后，被切割下来的纸张废屑无法妥善的收集，导致工作场地卫生情况较差且不具备回收再利用的能力。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种练习本生产定位切割装置，具备切割效果好、固定能力、保护纸张、回收利用、降低生产成本和提高工作效率等优点，解决了现有的大多装置在切割过程中不具备固定练习本纸张的能力容易在切割时发生纸张偏移造成浪费，而且切割完成后，被切割下来的纸张废屑无法妥善的收集，导致工作场地卫生情况较差且不具备回收再利用的能力的问题。

3、(二)技术方案

4、为实现上述一种练习本生产定位切割装置的目的，本实用新型提供如下技术方案：包括工作台、支撑框架、液压泵、压板、废屑箱、驱动电机和抽风机，所述工作台的底部固定安装有支撑柱，在工作台的顶部固定安装有支撑框架，所述支撑框架的顶部固定套接有液压泵，在液压泵的底部活动套接有液压伸缩柱，在液压伸缩柱的底部可拆卸安装有压板，所述压板的两侧开设有开槽，在开槽内部固定套接有微型气缸，在微型气缸的底部固定安装有切刀，在压板的底部粘接有橡胶缓冲垫，所述工作台的顶部固定安装有放置台，在放置台的后侧固定安装有定位板，在放置台的两侧开设有废屑入口，在放置台的底部固定安装有废屑管道，所述工作台的底部可拆卸安装有废屑箱，在废屑箱的底部固定安装有驱动电机箱，所述驱动电机箱的内部固定安装有驱动电机，在驱动电机的轮轴处固定套接有抽风机，所述支撑框架的侧面镶嵌安装有控制面板，在控制面板的正面镶嵌安装有控制按钮。

5、优选的，所述工作台底部的支撑柱共设置有四组并安装在工作台底部的四个拐角处。

6、优选的，所述微型气缸设置有两组并安装在压板两侧的开槽内部，所述切刀设置有两组并安装在微型气缸的底部。

7、优选的，所述放置台底部的废屑管道设置有四组，废屑管道的一端与废屑入口相通，废料管道的另一端与废屑箱相通，所述废屑入口设置有四组，所述放置台的两个侧面各设置有两组废屑入口。

8、优选的，所述驱动电机的轮轴穿过废屑箱的底部，所述抽风机安装在驱动电机的轮轴处并伸入废屑箱的内腔。

9、优选的，所述液压泵、微型气缸和驱动电机与控制面板之间均为电气连接。

10、与现有技术相比，本实用新型提供了一种练习本生产定位切割装置，具备以下有益效果：

11、1、该一种练习本生产定位切割装置，通过安装压板、微型气缸、切刀、橡胶缓冲垫、驱动电机和抽风机等装置，达到了具备切割效果好、固定能力、保护纸张、回收利用、降低生产成本和提高工作效率等优点的目的，本装置通过安装压板和橡胶缓冲垫组合以及微型气缸给切刀提供切割动力，再对需要切割的纸张进行施压定位切割，使切割时达到了具备固定能力以及切割效果好的目的，安装驱动电机和抽风机使废屑箱内部产生吸力切割下来的纸张废屑通过废屑入口和废屑管道能够顺利到达废屑箱进行收集，达到了具备回收利用和降低生产成本的目的，通过各组件的相互配合实现机械切割，达到了提高工作效率的目的，通过安装压板、微型气缸、切刀、橡胶缓冲垫、驱动电机和抽风机等装置，达到了具备切割效果好、固定能力、保护纸张、回收利用、降低生产成本和提高工作效率等优点的目的。

技术特征：

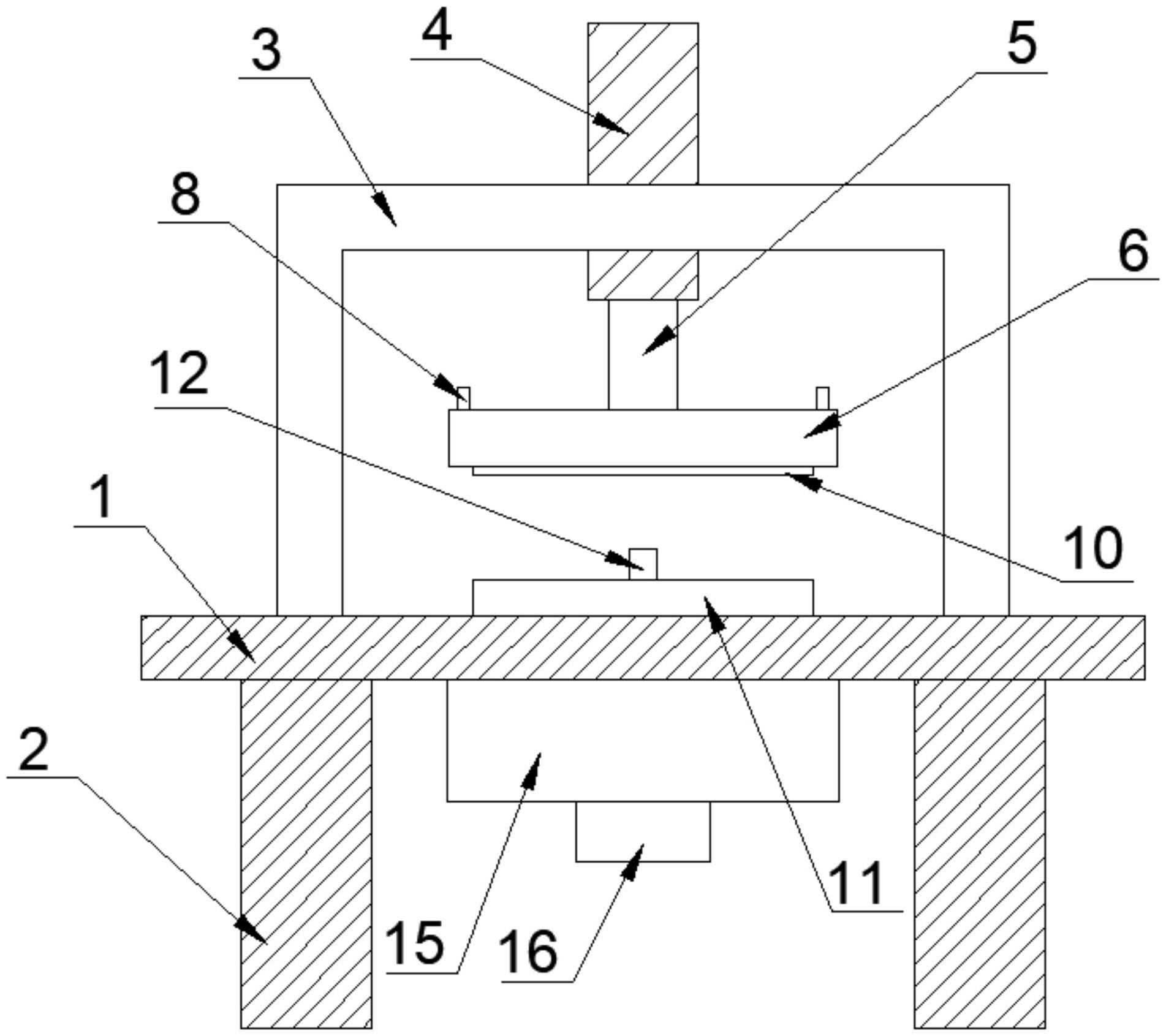

1.一种练习本生产定位切割装置，包括工作台(1)、支撑框架(3)、液压泵(4)、压板(6)、废屑箱(15)、驱动电机(17)和抽风机(18)，其特征在于：所述工作台(1)的底部固定安装有支撑柱(2)，在工作台(1)的顶部固定安装有支撑框架(3)，所述支撑框架(3)的顶部固定套接有液压泵(4)，在液压泵(4)的底部活动套接有液压伸缩柱(5)，在液压伸缩柱(5)的底部可拆卸安装有压板(6)，所述压板(6)的两侧开设有开槽(7)，在开槽(7)内部固定套接有微型气缸(8)，在微型气缸(8)的底部固定安装有切刀(9)，在压板(6)的底部粘接有橡胶缓冲垫(10)，所述工作台(1)的顶部固定安装有放置台(11)，在放置台(11)的后侧固定安装有定位板(12)，在放置台(11)的两侧开设有废屑入口(13)，在放置台(11)的底部固定安装有废屑管道(14)，所述工作台(1)的底部可拆卸安装有废屑箱(15)，在废屑箱(15)的底部固定安装有驱动电机箱(16)，所述驱动电机箱(16)的内部固定安装有驱动电机(17)，在驱动电机(17)的轮轴处固定套接有抽风机(18)，所述支撑框架(3)的侧面镶嵌安装有控制面板(19)，在控制面板(19)的正面镶嵌安装有控制按钮(20)。

2.根据权利要求1所述的一种练习本生产定位切割装置，其特征在于：所述工作台(1)底部的支撑柱(2)共设置有四组并安装在工作台(1)底部的四个拐角处。

3.根据权利要求1所述的一种练习本生产定位切割装置，其特征在于：所述微型气缸(8)设置有两组并安装在压板(6)两侧的开槽(7)内部，所述切刀(9)设置有两组并安装在微型气缸(8)的底部。

4.根据权利要求1所述的一种练习本生产定位切割装置，其特征在于：所述放置台(11)底部的废屑管道(14)设置有四组，废屑管道(14)的一端与废屑入口(13)相通，废料管道的另一端与废屑箱(15)相通，所述废屑入口(13)设置有四组，所述放置台(11)的两个侧面各设置有两组废屑入口(13)。

5.根据权利要求1所述的一种练习本生产定位切割装置，其特征在于：所述驱动电机(17)的轮轴穿过废屑箱(15)的底部，所述抽风机(18)安装在驱动电机(17)的轮轴处并伸入废屑箱(15)的内腔。

6.根据权利要求1所述的一种练习本生产定位切割装置，其特征在于：所述液压泵(4)、微型气缸(8)和驱动电机(17)与控制面板(19)之间均为电气连接。

技术总结
本技术涉及切割装置技术领域，且公开了一种练习本生产定位切割装置，包括工作台、支撑框架、液压泵、压板、废屑箱、驱动电机和抽风机，所述工作台的顶部固定安装有支撑框架，在支撑框架的顶部固定套接有液压泵，在液压泵的底部活动套接有液压伸缩柱，在液压伸缩柱的底部可拆卸安装有压板，所述工作台的底部可拆卸安装有废屑箱，在废屑箱的底部固定安装有驱动电机箱，所述驱动电机箱的内部固定安装有驱动电机，在驱动电机的轮轴处固定套接有抽风机，所述支撑框架的侧面镶嵌安装有控制面板，在控制面板的正面镶嵌安装有控制按钮，通过以上组件安装使本装置具备切割效果好、固定能力、保护纸张、回收利用、降低生产成本和提高工作效率等优点。

技术研发人员：马双蒙,杨健,林正良,王东
受保护的技术使用者：安徽彩扬纸制品有限公司
技术研发日：20220829
技术公布日：2024/1/13
