一种定位器的制作方法

本技术涉及定位器的，尤其涉及一种定位器。

背景技术：

1、触摸屏又称为“触控屏”、“触控面板”，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。

2、在现有技术中，触摸屏加工生产需要将元件的位置进行精准放置，对工作人员的工作经验有一定要求，否则加工机械臂对元件加工时容易出现误差，容易造成元件的浪费。

技术实现思路

1、本实用新型旨在提供一种克服上述问题或者至少部分地解决上述问题的一种定位器，以解决触摸屏加工生产需要将元件的位置进行精准放置，对工作人员的工作经验有一定要求，否则加工机械臂对元件加工时容易出现误差，容易造成元件的浪费问题。

2、为达到上述目的，本实用新型的技术方案具体是这样实现的：

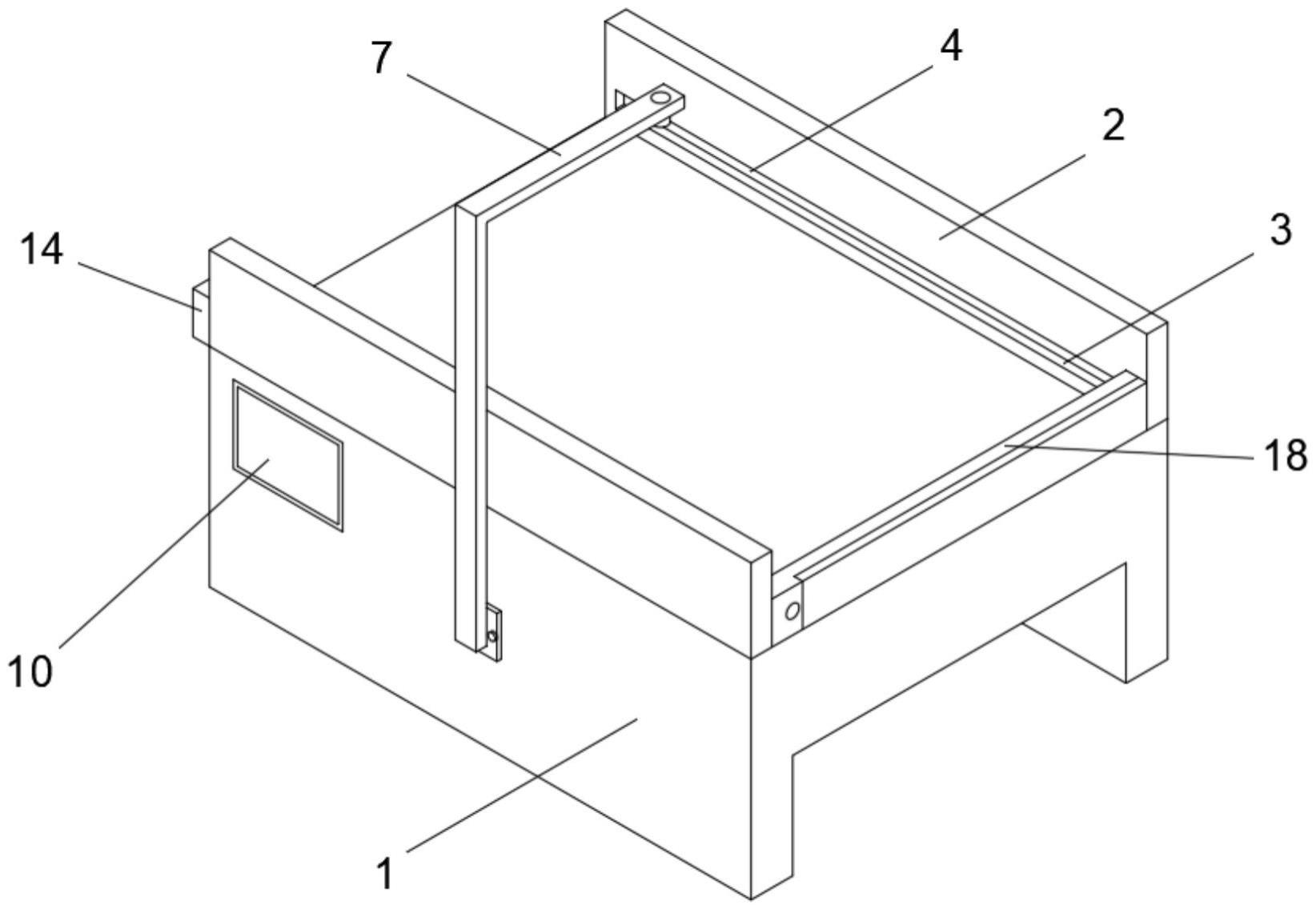

3、本实用新型的提供了一种定位器，包括：工作台本体，所述工作台本体的顶面固定安装有两个连接板，所述连接板的一侧开设有滑动槽，所述滑动槽的内部开设有限位槽，所述工作台本体的一侧开设有固定槽；定位组件，所述定位组件设置在所述工作台本体的顶面，用于对元件的位置进行定位。

4、通过采用上述技术方案，通过设置定位组件，可以对放置与工作台本体顶面的触摸屏元件位置进行定位，使加工机床可以通过定位组件传递出的位置信息对元件进行加工，无需工作人员进行手动定位，提高工作效率，且使其加工位置更加准确，降低加工误差，提高加工精确度。

5、作为本实用新型进一步的方案，所述定位组件包括：安装板，所述安装板设置在所述工作台本体的一侧，所述安装板的一侧固定安装有连接杆，所述连接杆的顶面开设有安装孔，所述安装孔的内部固定套设有图像处理传感器，所述固定槽的内部固定安装有控制平板。

6、通过采用上述技术方案，通过设置连接杆，将图像处理传感器固定在工作台本体的顶面，通过设置图像处理传感器，图像处理传感器对放置与工作台本体顶面的元件进行拍照扫描，再将信息传递给控制平板，通过设置控制平板.控制平板将接受到的图片信息进行分析，在结合加工图纸指挥加工机械臂对元件进行加工。

7、作为本实用新型进一步的方案，所述安装板的一侧开设有两个固定孔，所述固定孔的内部活动套设有固定螺栓，所述工作台本体的一侧开设有两个螺纹槽，所述固定螺栓的一端穿过所述固定孔延伸至所述螺纹槽的内部，所述固定螺栓与所述螺纹槽螺纹连接。

8、通过采用上述技术方案，通过设置固定螺栓，工作人员可以轻松的将安装板与工作台本体进行装卸，提高连接杆的适用性。

9、作为本实用新型进一步的方案，两个所述连接板中的其中一个所述连接板的一侧固定安装有固定板，所述固定板的一侧固定安装有驱动电机，所述驱动电机旋转轴的一端固定安装有螺纹杆，所述工作台本体的顶面设置有推板，所述推板的一侧开设有螺纹孔，所述螺纹孔与所述螺纹杆的外壁螺纹连接。

10、通过采用上述技术方案，通过设置驱动电机，驱动电机启动时，带动螺纹杆转动，从而推动推板进行水平移动，使加工好的元件从工作台本体的顶面退走，提高工作效率。

11、作为本实用新型进一步的方案，所述推板的两侧分别固定安装有限位块，所述限位块与所述限位槽的内部活动套设。

12、通过采用上述技术方案，通过设置限位块，使推板只会沿着滑动槽进行水平移动，对推板的移动范围进行限制，提高推板的移动稳定性。

13、作为本实用新型进一步的方案，所述推板的一侧固定安装有防撞垫。

14、通过采用上述技术方案，通过设置防撞垫，降低推板与元件的碰撞，避免对加工元件造成损伤。

15、本实用新型提供了一种定位器，有益效果在于：

16、通过设置定位组件，可以对放置与工作台本体顶面的触摸屏元件位置进行定位，使加工机床可以通过定位组件传递出的位置信息对元件进行加工，无需工作人员进行手动定位，提高工作效率，且使其加工位置更加准确，降低加工误差，提高加工精确度。

17、通过设置固定螺栓，工作人员可以轻松的将安装板与工作台本体进行装卸，提高连接杆的适用性，通过设置驱动电机，驱动电机启动时，带动螺纹杆转动，从而推动推板进行水平移动，使加工好的元件从工作台本体的顶面退走，提高工作效率，通过设置限位块，使推板只会沿着滑动槽进行水平移动，对推板的移动范围进行限制，提高推板的移动稳定性，通过设置防撞垫，降低推板与元件的碰撞，避免对加工元件造成损伤。

技术特征：

1.一种定位器，其特征在于，包括：

2.根据权利要求1所述的一种定位器，其特征在于，所述定位组件包括：

3.根据权利要求2所述的一种定位器，其特征在于，所述安装板(6)的一侧开设有两个固定孔(11)，所述固定孔(11)的内部活动套设有固定螺栓(12)，所述工作台本体(1)的一侧开设有两个螺纹槽(13)，所述固定螺栓(12)的一端穿过所述固定孔(11)延伸至所述螺纹槽(13)的内部，所述固定螺栓(12)与所述螺纹槽(13)螺纹连接。

4.根据权利要求1所述的一种定位器，其特征在于，两个所述连接板(2)中的其中一个所述连接板(2)的一侧固定安装有固定板(14)，所述固定板(14)的一侧固定安装有驱动电机(15)，所述驱动电机(15)旋转轴的一端固定安装有螺纹杆(17)，所述工作台本体(1)的顶面设置有推板(18)，所述推板(18)的一侧开设有螺纹孔(19)，所述螺纹孔(19)与所述螺纹杆(17)的外壁螺纹连接。

5.根据权利要求4所述的一种定位器，其特征在于，所述推板(18)的两侧分别固定安装有限位块(20)，所述限位块(20)与所述限位槽(4)的内部活动套设。

6.根据权利要求4所述的一种定位器，其特征在于，所述推板(18)的一侧固定安装有防撞垫(16)。

技术总结
本技术提供了一种定位器，包括：工作台本体，所述工作台本体的顶面固定安装有两个连接板，所述连接板的一侧开设有滑动槽，所述滑动槽的内部开设有限位槽，所述工作台本体的一侧开设有固定槽；定位组件，所述定位组件设置在所述工作台本体的顶面，用于对元件的位置进行定位，通过设置定位组件，可以对放置与工作台本体顶面的触摸屏元件位置进行定位，使加工机床可以通过定位组件传递出的位置信息对元件进行加工，无需工作人员进行手动定位，提高工作效率，且使其加工位置更加准确，降低加工误差，提高加工精确度，通过设置固定螺栓，工作人员可以轻松的将安装板与工作台本体进行装卸，提高连接杆的适用性。

技术研发人员：彭建宏,陈韶明
受保护的技术使用者：安徽宏铭光电科技有限公司
技术研发日：20221107
技术公布日：2024/1/13
