一种保鲜膜定量裁切机构的制作方法

本技术涉及保鲜膜领域，特别涉及一种保鲜膜定量裁切机构。

背景技术：

1、保鲜膜是一种塑料包装制品，通常以乙烯为母料通过聚合反应制成，保鲜膜可分为三大类：第一种是聚乙烯，简称pe，第二种是聚氯乙烯，简称pvc，第三种是聚偏二氯乙烯，简称pvdc。

2、现有的保鲜膜包装机中，产品被套上保鲜膜后，保鲜膜经过对折并且热合缝边呈筒状结构，再通过热压机往膜的截面方向下压，形成一个带状的熔接带。

3、保鲜膜在生产过程中，大多是生产为一块较大尺寸的膜，再通过裁切机构再进行裁切成合适的尺寸后进行使用，但是现有的裁切机构在使用的时候，对需要进行裁切的尺寸不方便进行调整，从而导致在进行裁切的时候需要更换使用的刀架，并且在使用的时候，在对保鲜膜需要切除易撕虚线的时候，不方便进行操作。

技术实现思路

1、本实用新型的目的在于提供一种保鲜膜定量裁切机构，以解决上述背景技术中提出的保鲜膜在生产过程中，大多是生产为一块较大尺寸的膜，再通过裁切机构再进行裁切成合适的尺寸后进行使用，但是现有的裁切机构在使用的时候，对需要进行裁切的尺寸不方便进行调整，从而导致在进行裁切的时候需要更换使用的刀架，并且在使用的时候，在对保鲜膜需要切除易撕虚线的时候，不方便进行操作的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种保鲜膜定量裁切机构，包括操作台，所述操作台上侧表面的左侧固定连接有第一架体，所述第一架体内部的右方设置有安装板，所述安装板的下侧表面开设有多个安装槽，多个所述安装槽的内部均设置有安装块，两个相对应的所述安装块的下侧表面共同固定连接有裁切刀，多个所述安装块的右侧表面和安装槽内壁的左右两侧均开设有第一圆口，多个所述相对应的所述第一圆口的内壁共同通过螺栓固定连接，所述第一架体内壁的前后两侧均开设有第一凹槽，所述安装板的前后两侧表面均固定连接有移动环，后侧的所述第一凹槽内壁的上下两侧共同指定连接有丝杆，所述丝杆的杆壁与后侧的移动环的内壁螺纹连接，所述第一架体上侧表面的右侧固定连接有电机，所述电机的输出端贯穿第一架体的上侧表面至后侧的第一凹槽的内部，所述电机的输出端与丝杆的上端固定连接。

3、优选的，前侧的所述第一凹槽内壁的上下两侧共同固定连接有第一滑竿，所述第一滑竿的杆壁与前侧的移动环的内壁滑动连接。

4、优选的，所述操作台上侧表面的中心处固定连接有第二架体，所述第二架体的内部设置有虚线刀，所述虚线刀的下侧表面开设有多个凹口。

5、优选的，所述第二架体内壁的上侧固定连接有气缸，所述气缸的输出端固定连接有固定板，所述固定板的下侧表面与虚线刀的上侧表面固定连接。

6、优选的，所述第二架体内壁的前后两侧均开设有第二凹槽，两个所述第二凹槽内壁的上下两侧均共同固定连接有第二滑竿，所述固定板上侧表面的前后两侧均开设有第二圆口，两个所述第二圆口的内壁均与第二滑竿的杆壁滑动连接，所述固定板上侧表面的前后两侧均与第二凹槽内壁的上侧共同固定连接有弹簧。

7、优选的，所述第一架体内壁前后两侧的左侧共同转动连接有物料辊，所述第一架体内壁前后两侧的中心处共同转动连接有展平辊，所述第一架体内壁请前后两侧位于安装块的下方共同转动连接有裁切支撑辊。

8、优选的，所述操作台上方位于第二架体的左右两侧表面均设置有压辊，所述操作台上方的右侧设置有收卷辊，两个所述压辊的表面和收卷辊的表面均固定连接有多个限位隔板。

9、本实用新型的技术效果和优点：

10、1、通过设置操作台、第一架体、安装槽、安装块、裁切刀、安装板、丝杆、移动环、电机，本实用新型通过设置安装板，方便对裁切刀进行安装，从而使得裁切刀在使用的时候方便安装在指定的使用位置，方便根据需要进行裁切的尺寸对裁切刀进行安装，并且在对保鲜膜裁切后，方便在保鲜膜上通过的虚线刀压出虚线易撕口，从而为使用者的使用带来便捷。

11、2、通过设置第二架体、气缸、固定板、虚线刀，在气缸的作用下，给予固定板向下移动的推力，从而使得虚线刀能够快速地在保鲜膜上压出虚线口。

12、3、通过设置压辊、收卷辊、限位隔板、操作台、第二架体，在限位隔板的作用下，将裁切后的保鲜膜隔开，从而避免保鲜膜之间在移动的时候，容易重叠。

技术特征：

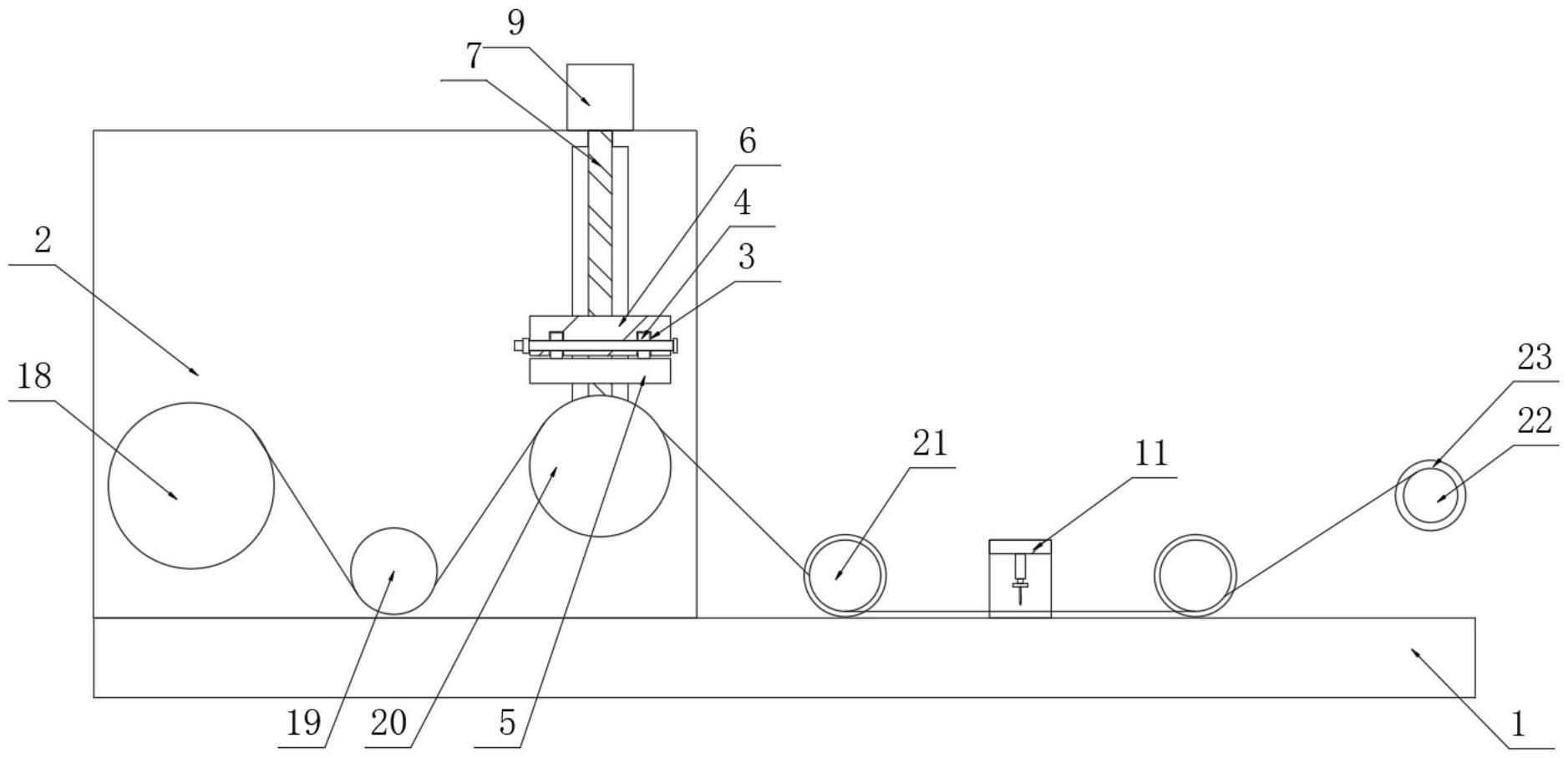

1.一种保鲜膜定量裁切机构，包括操作台(1)，其特征在于：所述操作台(1)上侧表面的左侧固定连接有第一架体(2)，所述第一架体(2)内部的右方设置有安装板(6)，所述安装板(6)的下侧表面开设有多个安装槽(3)，多个所述安装槽(3)的内部均设置有安装块(4)，两个相对应的所述安装块(4)的下侧表面共同固定连接有裁切刀(5)，多个所述安装块(4)的右侧表面和安装槽(3)内壁的左右两侧均开设有第一圆口，多个所述相对应的所述第一圆口的内壁共同通过螺栓固定连接，所述第一架体(2)内壁的前后两侧均开设有第一凹槽，所述安装板(6)的前后两侧表面均固定连接有移动环(8)，后侧的所述第一凹槽内壁的上下两侧共同指定连接有丝杆(7)，所述丝杆(7)的杆壁与后侧的移动环(8)的内壁螺纹连接，所述第一架体(2)上侧表面的右侧固定连接有电机(9)，所述电机(9)的输出端贯穿第一架体(2)的上侧表面至后侧的第一凹槽的内部，所述电机(9)的输出端与丝杆(7)的上端固定连接。

2.根据权利要求1所述的一种保鲜膜定量裁切机构，其特征在于：前侧的所述第一凹槽内壁的上下两侧共同固定连接有第一滑竿(10)，所述第一滑竿(10)的杆壁与前侧的移动环(8)的内壁滑动连接。

3.根据权利要求1所述的一种保鲜膜定量裁切机构，其特征在于：所述操作台(1)上侧表面的中心处固定连接有第二架体(11)，所述第二架体(11)的内部设置有虚线刀(12)，所述虚线刀(12)的下侧表面开设有多个凹口(13)。

4.根据权利要求3所述的一种保鲜膜定量裁切机构，其特征在于：所述第二架体(11)内壁的上侧固定连接有气缸(14)，所述气缸(14)的输出端固定连接有固定板(15)，所述固定板(15)的下侧表面与虚线刀(12)的上侧表面固定连接。

5.根据权利要求4所述的一种保鲜膜定量裁切机构，其特征在于：所述第二架体(11)内壁的前后两侧均开设有第二凹槽，两个所述第二凹槽内壁的上下两侧均共同固定连接有第二滑竿(16)，所述固定板(15)上侧表面的前后两侧均开设有第二圆口，两个所述第二圆口的内壁均与第二滑竿(16)的杆壁滑动连接，所述固定板(15)上侧表面的前后两侧均与第二凹槽内壁的上侧共同固定连接有弹簧(17)。

6.根据权利要求1所述的一种保鲜膜定量裁切机构，其特征在于：所述第一架体(2)内壁前后两侧的左侧共同转动连接有物料辊(18)，所述第一架体(2)内壁前后两侧的中心处共同转动连接有展平辊(19)，所述第一架体(2)内壁请前后两侧位于安装块(4)的下方共同转动连接有裁切支撑辊(20)。

7.根据权利要求1所述的一种保鲜膜定量裁切机构，其特征在于：所述操作台(1)上方位于第二架体(11)的左右两侧表面均设置有压辊(21)，所述操作台(1)上方的右侧设置有收卷辊(22)，两个所述压辊(21)的表面和收卷辊(22)的表面均固定连接有多个限位隔板(23)。

技术总结
本技术提供一种保鲜膜定量裁切机构，涉及保鲜膜领域。包括操作台，操作台上侧表面的左侧固定连接有第一架体，第一架体内部的右方设置有安装板，安装板的下侧表面开设有多个安装槽，多个安装槽的内部均设置有安装块，两个相对应的安装块的下侧表面共同固定连接有裁切刀，多个安装块的右侧表面和安装槽内壁的左右两侧均开设有第一圆口。本技术通过设置安装板，方便对裁切刀进行安装，从而使得裁切刀在使用的时候方便安装在指定的使用位置，方便根据需要进行裁切的尺寸对裁切刀进行安装，并且在对保鲜膜裁切后，方便在保鲜膜上通过的虚线刀压出虚线易撕口，从而为使用者的使用带来便捷。

技术研发人员：顾紫敬,薛猛,朱春华
受保护的技术使用者：江苏洁雅家居用品有限公司
技术研发日：20221205
技术公布日：2024/1/13
