一种机械设备维修可调节底座的制作方法

本技术属于机械设备维修，具体涉及一种机械设备维修可调节底座。

背景技术：

1、机械设备种类繁多，机械设备运行时，其内部的一些零部件或工作机构，甚至其本身可进行不同形式的机械运动，机械设备由驱动装置、变速装置、传动装置、工作装置、制动装置、防护装置等部分组成，当机械设备损坏时，为了不影响其继续使用需要对其进行维修。

2、现有的机械设备维修的底座大多为高度固定的，这样针对机械设备的不同组成部件在维修的过程中由于每个组成部件的尺寸和高度都不一样(比如说：驱动装置和变速装置的尺寸和高度明显要大于制动装置和传动装置，而制动装置和传动装置的尺寸和高度明显要大于防护装置)，这样使用维修不方便，维修的过程中受到局限，进而影响设备维修的工作效率。为此，我们提供了一种机械设备维修可调节底座解决以上问题。

技术实现思路

1、本实用新型的目的就是为了弥补现有技术的不足，提供了机械设备维修可调节底座。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种机械设备维修可调节底座，包括支撑柱，所述支撑柱的内部开设有圆槽，所述圆槽的内部滑动连接有升降柱，所述升降柱的外表面分别开设有一组等距离排列的第一卡槽和一组等距离排列的第二卡槽，所述第一卡槽的外方设置有升降机构，所述第二卡槽的外方设置有限位机构，所述升降柱的上表面固定连接有支撑板，所述支撑板的外表面套设有防滑套，所述支撑柱的底面固定连接有底座。

4、作为本实施例的优选，所述升降机构包括固定块，所述固定块的外表面与支撑柱的外表面固定连接，所述固定块的内部固定连接有第一固定柱，所述第一固定柱的外表面转动连接有连杆，所述连杆远离第一固定柱的一端固定连接有踏板。

5、作为本实施例的优选，所述连杆的外表面固定连接有第一支撑杆，所述第一支撑杆远离连杆的一端固定连接有第一重块。

6、作为本实施例的优选，所述连杆的开设有方槽，所述方槽的内部固定连接有第二固定柱,所述第二固定柱的外表面转动连接有第一铰接杆。

7、作为本实施例的优选，所述第一铰接杆远离第二固定柱的一端铰接有第二铰接杆，所述第二铰接杆远离第一铰接杆的一端铰接有第一卡块。

8、作为本实施例的优选，所述支撑柱的外表面开设有第一通孔，所述第一卡块远离第二铰接杆的一端与第一卡槽相卡接，所述第一卡块的上表面固定连接有档杆。

9、作为本实施例的优选，所述支撑柱的外表面固定连接有两个第一固定板，所述第二铰接杆的内部开设有圆孔，所述圆孔的内部转动连接有第三固定柱，所述第三固定柱的两端贯穿第二铰接杆的外表面并延伸至第一固定板的外方。

10、作为本实施例的优选，所述限位机构包括两个第二固定板，两个所述第二固定板的外表面均与支撑柱的外表面固定连接，两个所述第二固定板的之间固定连接有第四固定柱。

11、作为本实施例的优选，所述第四固定柱的外表面转动连接有第二卡块，所述支撑柱的外表面开设有第二通孔，所述第二卡块靠近升降柱的一端与第二卡槽相卡接。

12、作为本实施例的优选，所述第二卡块远离升降柱的一端固定连接有拨杆，所述第二卡块的外表面固定连接有第二支撑杆，所述第二支撑杆远离第二卡块的一端固定连接有第二重块。

13、与现有技术相比，本实用新型具有如下有益效果：

14、(1)本实用新型通过设置的升降机构，能够使升降柱在支撑柱内部滑动，从而能够实现支撑板的升降，进而使底座的高度具有可调节性，针对不同机械设备的尺寸和高度可以灵活的进行调节，适用范围更广，通过设置的限位机构，能够实现底座在合适高度时的固定，有利于机械设备的维修，也大大的提高了设备维修的工作效率。

15、(2)本实用新型通过设置的升降机构，即踏板、连杆和第一铰接杆的设置，能够使第二铰接杆转动，从而能够带动第一卡块与第一卡槽相卡接，进而能够使升降柱在支撑柱中滑动，实现支撑板的升降。

技术特征：

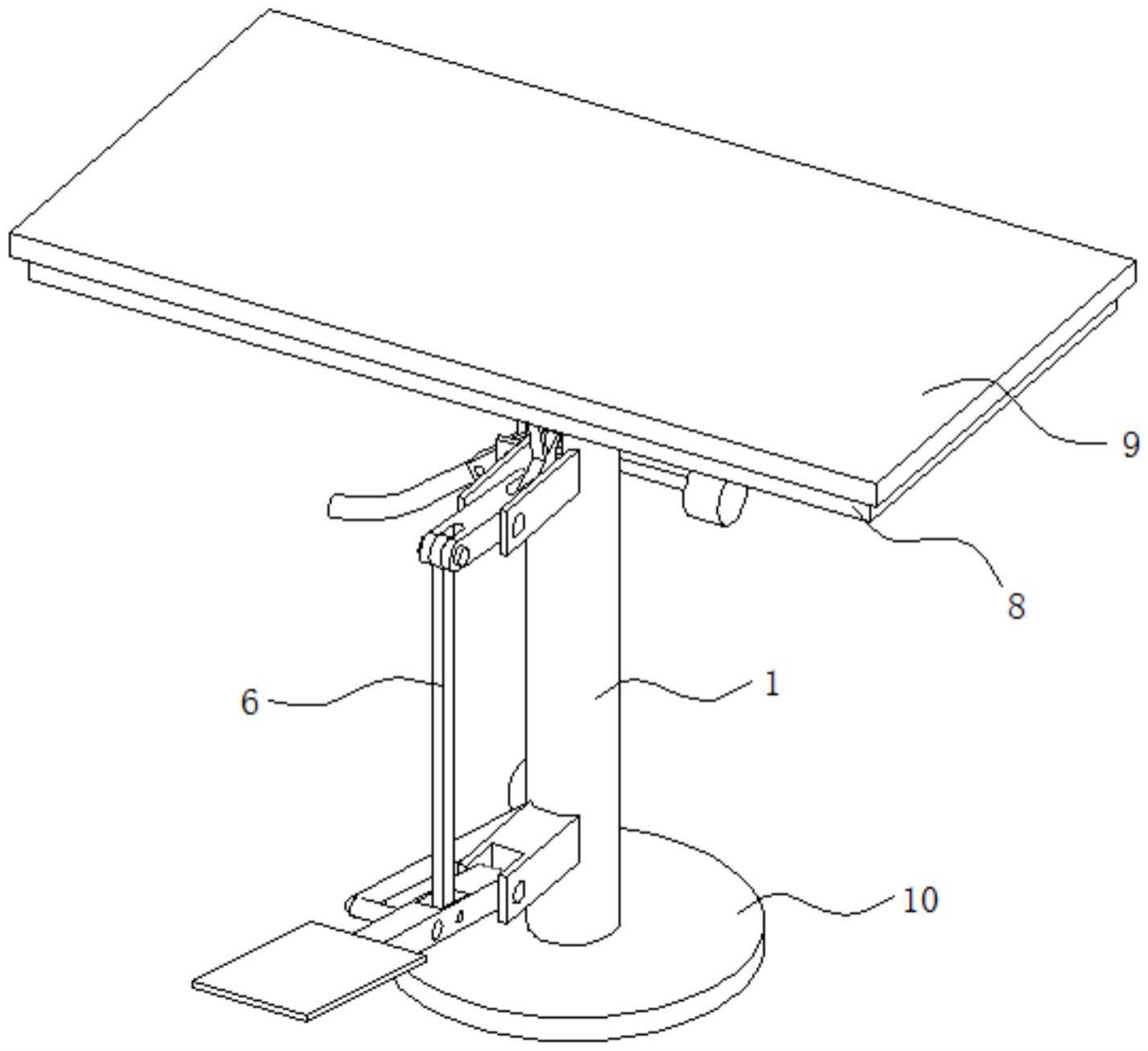

1.一种机械设备维修可调节底座，包括支撑柱(1)，其特征在于：所述支撑柱(1)的内部开设有圆槽(2)，所述圆槽(2)的内部滑动连接有升降柱(3)，所述升降柱(3)的外表面分别开设有一组等距离排列的第一卡槽(4)和一组等距离排列的第二卡槽(5)，所述第一卡槽(4)的外方设置有升降机构(6)，所述第二卡槽(5)的外方设置有限位机构(7)，所述升降柱(3)的上表面固定连接有支撑板(8)，所述支撑板(8)的外表面套设有防滑套(9)，所述支撑柱(1)的底面固定连接有底座(10)。

2.根据权利要求1所述的一种机械设备维修可调节底座，其特征在于：所述升降机构(6)包括固定块(601)，所述固定块(601)的外表面与支撑柱(1)的外表面固定连接，所述固定块(601)的内部固定连接有第一固定柱(602)，所述第一固定柱(602)的外表面转动连接有连杆(603)，所述连杆(603)远离第一固定柱(602)的一端固定连接有踏板(604)。

3.根据权利要求2所述的一种机械设备维修可调节底座，其特征在于：所述连杆(603)的外表面固定连接有第一支撑杆(605)，所述第一支撑杆(605)远离连杆(603)的一端固定连接有第一重块(606)。

4.根据权利要求3所述的一种机械设备维修可调节底座，其特征在于：所述连杆(603)的开设有方槽(607)，所述方槽(607)的内部固定连接有第二固定柱(608),所述第二固定柱(608)的外表面转动连接有第一铰接杆(609)。

5.根据权利要求4所述的一种机械设备维修可调节底座，其特征在于：所述第一铰接杆(609)远离第二固定柱(608)的一端铰接有第二铰接杆(610)，所述第二铰接杆(610)远离第一铰接杆(609)的一端铰接有第一卡块(611)。

6.根据权利要求5所述的一种机械设备维修可调节底座，其特征在于：所述支撑柱(1)的外表面开设有第一通孔(614)，所述第一卡块(611)远离第二铰接杆(610)的一端与第一卡槽(4)相卡接，所述第一卡块(611)的上表面固定连接有档杆(612)。

7.根据权利要求5所述的一种机械设备维修可调节底座，其特征在于：所述支撑柱(1)的外表面固定连接有两个第一固定板(613)，所述第二铰接杆(610)的内部开设有圆孔(615)，所述圆孔(615)的内部转动连接有第三固定柱(616)，所述第三固定柱(616)的两端贯穿第二铰接杆(610)的外表面并延伸至第一固定板(613)的外方。

8.根据权利要求1所述的一种机械设备维修可调节底座，其特征在于：所述限位机构(7)包括两个第二固定板(701)，两个所述第二固定板(701)的外表面均与支撑柱(1)的外表面固定连接，两个所述第二固定板(701)的之间固定连接有第四固定柱(702)。

9.根据权利要求8所述的一种机械设备维修可调节底座，其特征在于：所述第四固定柱(702)的外表面转动连接有第二卡块(703)，所述支撑柱(1)的外表面开设有第二通孔(707)，所述第二卡块(703)靠近升降柱(3)的一端与第二卡槽(5)相卡接。

10.根据权利要求9所述的一种机械设备维修可调节底座，其特征在于：所述第二卡块(703)远离升降柱(3)的一端固定连接有拨杆(704)，所述第二卡块(703)的外表面固定连接有第二支撑杆(705)，所述第二支撑杆(705)远离第二卡块(703)的一端固定连接有第二重块(706)。

技术总结
本技术公开了一种机械设备维修可调节底座，涉及机械设备维修技术领域，包括支撑柱，支撑柱的内部开设有圆槽，圆槽的内部滑动连接有升降柱，升降柱的外表面分别开设有一组等距离排列的第一卡槽和一组等距离排列的第二卡槽，第一卡槽的外方设置有升降机构，第二卡槽的外方设置有限位机构，升降柱的上表面固定连接有支撑板，支撑板的外表面套设有防滑套，支撑柱的底面固定连接有底座。它通过设置的升降机构，能够使升降柱在支撑柱内部滑动，从而能够实现支撑板的升降，进而使底座的高度具有可调节性，适用范围广，通过设置的限位机构，能够实现底座在合适高度时的固定，有利于机械设备的维修。

技术研发人员：夏远涛,余思敏
受保护的技术使用者：武汉东余自动化科技有限公司
技术研发日：20221209
技术公布日：2024/1/12
