一种CCD模切拍照定位装置的制作方法

本技术涉及ccd模切领域，特别涉及一种ccd模切拍照定位装置。

背景技术：

1、ccd模切拍照定位装置是一种ccd模切加工工位中对检测相机的位置进行安装固定的支撑设备，ccd模切用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他板状坯料轧切成所需形状或切痕，在模切时，需要对模切的位置进行检测，随着科技的不断发展，人们对于ccd模切拍照定位装置的制造工艺要求也越来越高。

2、现有的ccd模切拍照定位装置在使用时存在一定的弊端，首先，在进行使用的时候，不能很方便的对相机的位置进行定位，定位的稳定性能不能很好的达到要求，且不能对相机很好的进行保护，不利于人们的使用，还有，相机定位不能很方便快速的进行位置，结构较为单一，给实际的使用过程带来了一定的不利影响，为此，我们提出一种ccd模切拍照定位装置。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种ccd模切拍照定位装置，能够方便更好的对相机的位置进行快速安装，且可以对安装的高度进行调节定位，适用于更多场景，还可以方便对相机的位置进行防护，减少摩擦损伤，更为实用，可以有效解决背景技术中的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型采取的技术方案为：一种ccd模切拍照定位装置，包括安装支架，所述安装支架的后端定位安装有定位支架，所述定位支架的底部位置一体定位有定位底板，所述定位支架的前端位置一体定位有安装块，所述安装块的前端固定安装有安装卡座，所述安装卡座的底部定位安装有相机定位轴，所述相机定位轴的底部定位有检测相机。

5、优选的，所述安装支架的表面开设有安装槽，所述安装支架的前端位置一体定位有定位块，所述定位块上开设有螺栓槽，所述定位支架表面开设有定位卡件，所述定位卡件内部开设有螺纹孔。

6、优选的，所述安装卡座与相机定位轴定位的位置固定有定位销，所述相机定位轴的底部连接检测相机的位置定位有定位卡盘，所述定位底板的中部穿过相机定位轴的位置开设有定位槽，所述定位底板的底部表面一体定位有密封保护软垫。

7、优选的，所述安装支架通过安装槽进行安装，所述定位支架与安装支架之间通过定位块、螺栓槽、螺纹孔与定位卡件进行可调节式定位。

8、优选的，所述相机定位轴的顶部通过定位销定位在安装卡座的内部位置，所述相机定位轴的底部与检测相机连接的位置通过定位卡盘进行固定，所述定位底板与密封保护软垫之间密封定位。

9、优选的，所述定位支架与安装支架之间通过螺栓进行定位，且定位支架的定位高度可调，所述定位支架前端通过安装块、安装卡座、相机定位轴对检测相机进行安装。

10、（三）有益效果

11、与现有技术相比，本实用新型提供了一种ccd模切拍照定位装置，具备以下有益效果：该一种ccd模切拍照定位装置，通过可调节式安装结构与安装防护机构能够方便更好的对相机的位置进行快速安装，且可以对安装的高度进行调节定位，适用于更多场景，还可以方便对相机的位置进行防护，减少摩擦损伤，更为实用，安装支架的位置通过安装槽进行定位安装，定位支架安装在安装支架的后端，使用螺栓插入螺纹孔与螺栓槽的位置进行快速定位，且螺纹孔设置有多组，可以根据需要旋转定位的位置，对定位支架安装的高度进行调节，检测相机与相机定位轴进行定位，且相机定位轴通过定位销安装在安装卡座的底部，检测相机与定位底板之间设置密封保护软垫，更好的进行保护，整个ccd模切拍照定位装置结构简单，操作方便，使用的效果相对于传统方式更好。

技术特征：

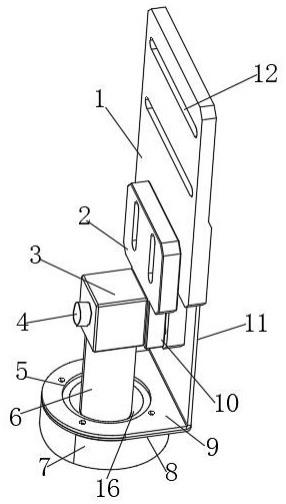

1.一种ccd模切拍照定位装置，包括安装支架（1），其特征在于：所述安装支架（1）的后端定位安装有定位支架（11），所述定位支架（11）的底部位置一体定位有定位底板（9），所述定位支架（11）的前端位置一体定位有安装块（10），所述安装块（10）的前端固定安装有安装卡座（3），所述安装卡座（3）的底部定位安装有相机定位轴（6），所述相机定位轴（6）的底部定位有检测相机（7）。

2.根据权利要求1所述的一种ccd模切拍照定位装置，其特征在于：所述安装支架（1）的表面开设有安装槽（12），所述安装支架（1）的前端位置一体定位有定位块（2），所述定位块（2）上开设有螺栓槽（15），所述定位支架（11）表面开设有定位卡件（14），所述定位卡件（14）内部开设有螺纹孔（13）。

3.根据权利要求1所述的一种ccd模切拍照定位装置，其特征在于：所述安装卡座（3）与相机定位轴（6）定位的位置固定有定位销（4），所述相机定位轴（6）的底部连接检测相机（7）的位置定位有定位卡盘（16），所述定位底板（9）的中部穿过相机定位轴（6）的位置开设有定位槽（5），所述定位底板（9）的底部表面一体定位有密封保护软垫（8）。

4.根据权利要求2所述的一种ccd模切拍照定位装置，其特征在于：所述安装支架（1）通过安装槽（12）进行安装，所述定位支架（11）与安装支架（1）之间通过定位块（2）、螺栓槽（15）、螺纹孔（13）与定位卡件（14）进行可调节式定位。

5.根据权利要求3所述的一种ccd模切拍照定位装置，其特征在于：所述相机定位轴（6）的顶部通过定位销（4）定位在安装卡座（3）的内部位置，所述相机定位轴（6）的底部与检测相机（7）连接的位置通过定位卡盘（16）进行固定，所述定位底板（9）与密封保护软垫（8）之间密封定位。

6.根据权利要求1所述的一种ccd模切拍照定位装置，其特征在于：所述定位支架（11）与安装支架（1）之间通过螺栓进行定位，且定位支架（11）的定位高度可调，所述定位支架（11）前端通过安装块（10）、安装卡座（3）、相机定位轴（6）对检测相机（7）进行安装。

技术总结
本技术公开了一种CCD模切拍照定位装置，包括安装支架，所述安装支架的后端定位安装有定位支架，所述定位支架的底部位置一体定位有定位底板，所述定位支架的前端位置一体定位有安装块，所述安装块的前端固定安装有安装卡座，所述安装卡座的底部定位安装有相机定位轴，所述相机定位轴的底部定位有检测相机，所述安装支架的表面开设有安装槽，所述安装支架的前端位置一体定位有定位块。本技术所述的一种CCD模切拍照定位装置，设有可调节式安装结构与安装防护机构，能够方便更好的对相机的位置进行快速安装，且可以对安装的高度进行调节定位，适用于更多场景，还可以方便对相机的位置进行防护，减少摩擦损伤，更为实用。

技术研发人员：朱养峰,曹文龙,杨国义
受保护的技术使用者：昆山市富士崎精密机械有限公司
技术研发日：20221227
技术公布日：2024/1/13
