一种保护膜生产用多工位模切机的制作方法

本技术涉及保护膜生产加工的，尤其涉及一种保护膜生产用多工位模切机。

背景技术：

1、模切机是工业生产中十分重要的一种机械设备，现有的模切机中，通常采用的模切方式是物料送至模切刀下方，模切刀靠压力挤压在物料上轧印出所需压痕，完成模切，在保护膜的生产过程中需要使用模切机对保护膜进行加工。

2、在对保护膜加工时，需要将卷筒分别套设在切割刀片两侧，对保护膜进行释放与收卷，然而现有装置中用于套设卷筒的圆杆其规格大小固定，只可适用于某一固定规格大小的卷筒，适用性较低。

技术实现思路

1、本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

2、鉴于上述现有模切机存在的问题，提出了本实用新型。

3、因此，本实用新型目的是提供一种保护膜生产用多工位模切机，其为了解决“现有装置中用于套设卷筒的圆杆其规格大小固定，只可适用于某一固定规格大小的卷筒，适用性较低”的问题。

4、为解决上述技术问题，本实用新型提供如下技术方案：

5、一种保护膜生产用多工位模切机，包括：

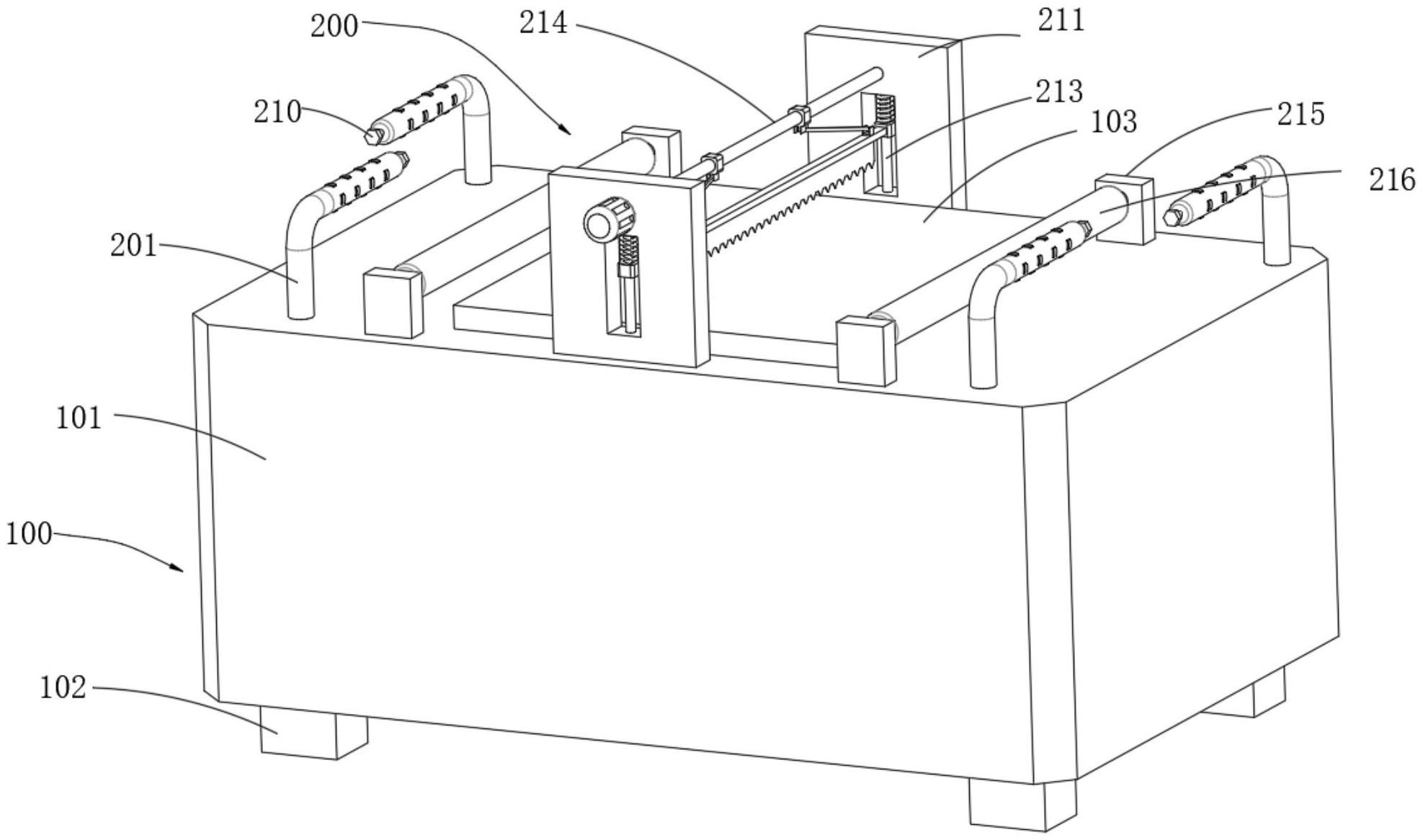

6、主体单元，包括操作台，所述操作台底面对称固定连接有多个垫块，所述操作台上设有垫板；

7、加工单元，包括多个立杆，所述立杆固定连接在操作台上，所述立杆上转动连接有转动辊，所述转动辊内开设有空腔，所述转动辊内滑动穿插有滑动杆，所述滑动杆上固定连接有多个固定套，所述固定套上固定连接有多个压块，所述转动辊上滑动穿插有多个抵块，所述抵块与压块相配合，所述抵块上固定连接有弧形板，所述转动辊上设有推移组件，所述操作台上对称固定连接有立板，两个所述立板之间设有切割刀片，所述切割刀片与立板之间设有连接组件，所述立板上设有用于驱动切割刀片的往复组件。

8、作为本实用新型所述一种保护膜生产用多工位模切机的一种优选方案，其中：所述推移组件包括丝杆，所述丝杆螺纹穿插在转动辊上，且丝杆延伸至空腔内，所述滑动杆转动连接在丝杆上，所述丝杆上固定连接有转盘。

9、作为本实用新型所述一种保护膜生产用多工位模切机的一种优选方案，其中：所述连接组件包括两个圆杆，所述立板上开设有矩形开口，所述圆杆转动连接在矩形开口内侧壁上，所述圆杆上滑动连接有滑动块，所述滑动块与矩形开口内顶壁之间固定连接有弹簧，所述切割刀片固定连接在滑动块上。

10、作为本实用新型所述一种保护膜生产用多工位模切机的一种优选方案，其中：所述往复组件包括电机，所述电机设置在前侧立板上，所述电机输出端固定连接有双向往复丝杠，所述双向往复丝杠转动连接在立板上，所述双向往复丝杠上对称设置有移动套，所述移动套与切割刀片之间转动连接有转动杆。

11、作为本实用新型所述一种保护膜生产用多工位模切机的一种优选方案，其中：所述操作台上对称固定连接有多个固定板，两个所述固定板之间转动设置有张紧辊。

12、作为本实用新型所述一种保护膜生产用多工位模切机的一种优选方案，其中：所述弧形板上设有摩擦垫，所述摩擦垫为橡胶材料制成。

13、本实用新型的有益效果：

14、1、使用时，使用者将卷筒套设在转动辊上，随后转动转盘，带动丝杆转动且向内运动，带动滑动杆向内运动，使得压块向内运动，挤压抵块，使得弧形板向外运动至与卷筒内侧壁相抵，完成对卷筒套的固定，操作简单方便，可适用于不同规格大小的卷筒，提升了该装置的适用性。

15、2、使用时启动一侧立杆内的微电机，带动转动辊转动，使得卷筒转动，对保护膜进行收卷拉扯，同时启动电机，带动双向往复丝杠转动，使得移动套前后运动，带动转动杆转动，使得切割刀片上下运动，对保护膜进行加工，操作简单方便，提高了工作效率。

技术特征：

1.一种保护膜生产用多工位模切机，其特征在于：包括：

2.根据权利要求1所述的一种保护膜生产用多工位模切机，其特征在于：所述推移组件(210)包括丝杆(210a)，所述丝杆(210a)螺纹穿插在转动辊(202)上，且丝杆(210a)延伸至空腔(203)内，所述滑动杆(204)转动连接在丝杆(210a)上，所述丝杆(210a)上固定连接有转盘(210b)。

3.根据权利要求2所述的一种保护膜生产用多工位模切机，其特征在于：所述连接组件(213)包括两个圆杆(213b)，所述立板(211)上开设有矩形开口(213a)，所述圆杆(213b)转动连接在矩形开口(213a)内侧壁上，所述圆杆(213b)上滑动连接有滑动块(213c)，所述滑动块(213c)与矩形开口(213a)内顶壁之间固定连接有弹簧(213d)，所述切割刀片(212)固定连接在滑动块(213c)上。

4.根据权利要求3所述的一种保护膜生产用多工位模切机，其特征在于：所述往复组件(214)包括电机(214a)，所述电机(214a)设置在前侧立板(211)上，所述电机(214a)输出端固定连接有双向往复丝杠(214b)，所述双向往复丝杠(214b)转动连接在立板(211)上，所述双向往复丝杠(214b)上对称设置有移动套(214c)，所述移动套(214c)与切割刀片(212)之间转动连接有转动杆(214d)。

5.根据权利要求4所述的一种保护膜生产用多工位模切机，其特征在于：所述操作台(101)上对称固定连接有多个固定板(215)，两个所述固定板(215)之间转动设置有张紧辊(216)。

6.根据权利要求5所述的一种保护膜生产用多工位模切机，其特征在于：所述弧形板(208)上设有摩擦垫(209)，所述摩擦垫(209)为橡胶材料制成。

技术总结
本技术公开了一种保护膜生产用多工位模切机，包括：主体单元，包括操作台；加工单元，包括多个立杆，所述立杆上转动连接有转动辊，所述转动辊内滑动穿插有滑动杆，所述滑动杆上固定连接有多个固定套，所述固定套上固定连接有多个压块，所述转动辊上滑动穿插有多个抵块，所述抵块上固定连接有弧形板，所述转动辊上设有推移组件，所述操作台上对称固定连接有立板，两个所述立板之间设有切割刀片，所述切割刀片与立板之间设有连接组件，所述立板上设有用于驱动切割刀片的往复组件。本技术通过使用者将卷筒套设在转动辊上，随后转动转盘，使得压块向内运动，挤压抵块，使得弧形板向外运动至与卷筒内侧壁相抵。

技术研发人员：黄玉东
受保护的技术使用者：南京乐新科技有限公司
技术研发日：20221229
技术公布日：2024/1/12
