一种防脱门栓的制作方法

本技术属于锁闭机构领域，具体涉及一种防脱门栓。

背景技术：

1、门栓的作用是将门锁紧在门框上，是一种常用的锁闭机构，当人们忘记推动门栓时，门是没有锁住的，也没有任何提示，这样门的安全性就会因人们的疏忽而大为降低，特别是在频繁需要开关门且需要依靠门来保证安全的情况下，例如游乐园中的娱乐设施、运动设备门或需要保证门在运动中不能打开的设备及设施，需要在客人乘坐时将门锁闭以保证客人的安全，因此需要一种能够解起到防脱以及未锁闭时提示的门栓。

技术实现思路

1、为解决上述问题，本实用新型提供一种防脱门栓。

2、本实用新型采用如下技术方案：

3、一种防脱门栓，包括：第一固定座、滑槽座、锁闭轴体、手柄、永磁卡座、第二固定座、尾座和磁感应单元，所述滑槽座设置在第一固定座上，所述滑槽座内设置有与锁闭轴体配合的滑行腔，所述滑槽座上开设有与滑行腔连通的第一导槽，所述第一导槽的末端设置有手柄配合的第一卡位凹口，所述锁闭轴体活动设置在滑槽座的滑行腔内，所述手柄一端连接在锁闭轴体上靠近端部的位置，所述永磁卡座设置在第一固定座上，所述永磁卡座上设置有与手柄配合的卡槽，所述尾座设置在第二固定座上，所述尾座设置有与锁闭轴体配合的锁闭腔，所述磁感应单元设置在第二固定座上靠近尾座的位置。

4、可选地，所述尾座上开设置有让磁感应单元延伸至锁闭腔的开口。

5、可选地，所述锁闭轴体上靠近尾座的端部设置有缺口部，当锁闭轴体以预定正确位置进入锁闭腔时，所述锁闭轴体上非缺口部的部分靠近所述磁感应单元，当锁闭轴体以错误姿势进入锁闭腔时，缺口部靠近磁感应单元。

6、可选地，所述锁闭轴体靠近尾座的一端设置有导向轴套。

7、可选地，所述滑槽座和锁闭轴体之间设置有导向套，所述导向套上设置有与第一导槽对应的第二导槽，所述第二导槽的末端设置与第一卡位凹口配合的第二卡位凹口。

8、本实用新型的有益效果在于，能够有效的保证门栓的锁闭，通过永磁卡座能够增强门栓的防脱性能，同时通过磁感应单元检测锁闭轴体是否带磁通过外部检测设备提醒用户门栓是否已经完成锁闭或者已经处于安全状态，以避免疏忽导致的安全风险。

技术特征：

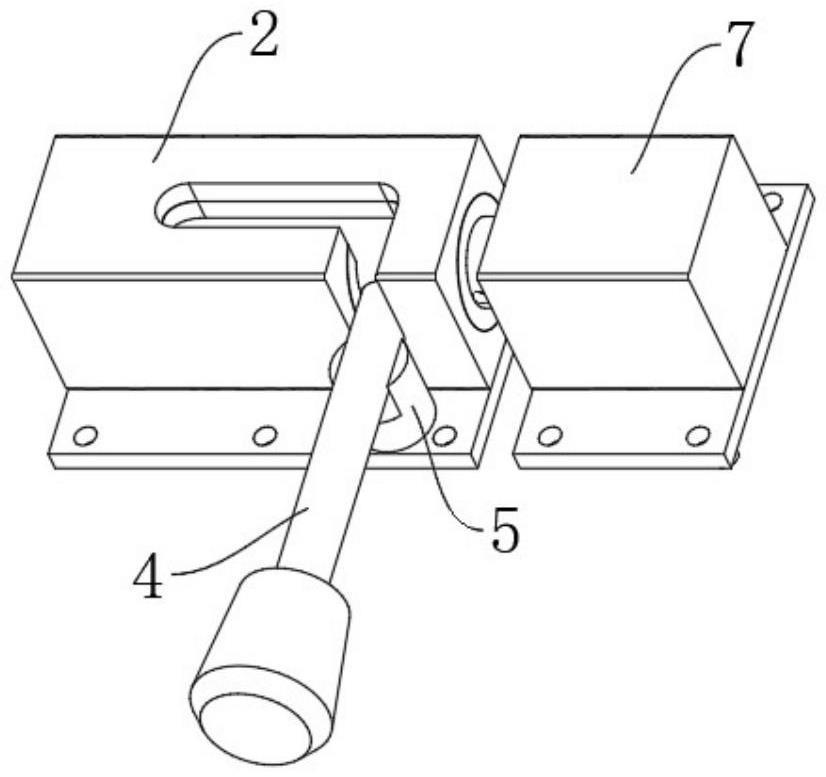

1.一种防脱门栓，其特征在于，包括：第一固定座(1)、滑槽座(2)、锁闭轴体(3)、手柄(4)、永磁卡座(5)、第二固定座(6)、尾座(7)和磁感应单元(8)，所述滑槽座(2)设置在第一固定座(1)上，所述滑槽座(2)内设置有与锁闭轴体(3)配合的滑行腔(21)，所述滑槽座(2)上开设有与滑行腔(21)连通的第一导槽(22)，所述第一导槽(22)的末端设置有手柄(4)配合的第一卡位凹口(23)，所述锁闭轴体(3)活动设置在滑槽座(2)的滑行腔(21)内，所述手柄(4)一端连接在锁闭轴体(3)上靠近端部的位置，所述永磁卡座(5)设置在第一固定座(1)上，所述永磁卡座(5)上设置有与手柄(4)配合的卡槽(51)，所述尾座(7)设置在第二固定座(6)上，所述尾座(7)设置有与锁闭轴体(3)配合的锁闭腔(71)，所述磁感应单元(8)设置在第二固定座(6)上靠近尾座(7)的位置。

2.根据权利要求1所述的防脱门栓，其特征在于，所述尾座(7)上开设置有让磁感应单元(8)延伸至锁闭腔(71)的开口。

3.根据权利要求1所述的防脱门栓，其特征在于，所述锁闭轴体(3)上靠近尾座(7)的端部设置有缺口部(31)，当锁闭轴体(3)以预定正确位置进入锁闭腔(71)时，所述锁闭轴体(3)上非缺口部(31)的部分靠近所述磁感应单元(8)，当锁闭轴体(3)以错误姿势进入锁闭腔(71)时，缺口部(31)靠近磁感应单元(8)。

4.根据权利要求1所述的防脱门栓，其特征在于，所述锁闭轴体(3)靠近尾座(7)的一端设置有导向轴套(9)。

5.根据权利要求1所述的防脱门栓，其特征在于，所述滑槽座(2)和锁闭轴体(3)之间设置有导向套(10)，所述导向套(10)上设置有与第一导槽(22)对应的第二导槽(101)，所述第二导槽(101)的末端设置与第一卡位凹口(23)配合的第二卡位凹口(102)。

技术总结
一种防脱门栓，包括：第一固定座、滑槽座、锁闭轴体、手柄、永磁卡座、第二固定座、尾座和磁感应单元，滑槽座设置在第一固定座上，滑槽座内设置有滑行腔，滑槽座上开设有第一导槽，第一导槽的末端设置有第一卡位凹口，锁闭轴体活动设置在滑槽座的滑行腔内，手柄一端连接在锁闭轴体上靠近端部的位置，永磁卡座设置在第一固定座上，永磁卡座上设置卡槽，尾座设置在第二固定座上，尾座设置有锁闭腔，磁感应单元设置在第二固定座上靠近尾座的位置。有益效果在于，能够有效的保证门栓的锁闭，通过永磁卡座能够增强门栓的防脱性能，同时通过磁感应单元检测锁闭轴体是否带磁通过外部检测设备提醒用户门栓是否已经完成锁闭或者已经处于安全状态。

技术研发人员：刘彬,吴琴,郭庆珍,曾丰明
受保护的技术使用者：深圳鹰飞乐文化旅游科技有限公司
技术研发日：20230103
技术公布日：2024/1/12
