一种管道安装固定机构的制作方法

本技术属于管道安装，具体涉及一种管道安装固定机构。

背景技术：

1、管道专用于装置和保护电线、线缆及母线的封闭管道。用钢材或其他材料制成管子，在工业上、交通运输上或建筑上用来输送或排除石油、煤气、天然气、水、水蒸气等。

2、现有的管道用的安装固定机构不便于对管道的大小进行调节，使管道安装固定的过程中存在一定的局限性。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种管道安装固定机构，以解决上述背景技术中提出的现有的管道用的安装固定机构不便于对管道的大小进行调节，使管道安装固定的过程中存在一定的局限性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种管道安装固定机构，包括底座、防护顶板和夹持板，所述底座顶部表面一侧设置有第一支撑板，所述底座顶部表面另一侧设置有第二支撑板，所述第二支撑板中部表面设置有第一凹槽，所述第二支撑板顶部表面设置有第二固定螺母，所述夹持板一侧表面设置有防滑颗粒，所述夹持板另一侧中部表面设置有第一固定螺母，所述第一固定螺母设置在第一凹槽内部，所述第一凹槽两侧均设置有第一固定螺栓，所述第一固定螺母一端设置有第一固定圆环，所述防护顶板底部表面一侧设置有第一调节板，所述第一调节板设置在第一支撑板内部，所述防护顶板底部中部表面设置有第一t型滑槽，所述夹持板内部设置有第二调节板，所述第二调节板顶部设置有第一t型卡块，所述防护顶板另一侧表面设置有第二凹槽，所述第二凹槽顶部和底部均设置有第二固定螺栓，所述第二固定螺母顶部设置有第二固定圆环，所述第二固定螺母设置在第二凹槽内部，所述底座顶部中部表面设置有第二t型滑槽，所述夹持板底部设置有第二t型卡块，所述夹持板两端中部表面均设置有手拉槽。

3、优选的，所述第一支撑板与底座顶部表面一侧固定连接，所述第二支撑板与底座顶部表面另一侧固定连接。

4、优选的，所述第一凹槽与第二支撑板中部表面固定连接，所述第一固定螺母一端与夹持板一侧中部表面固定连接，所述第一固定螺母另一端与第一固定圆环固定连接，所述第一固定螺母外侧表面与第一凹槽内部螺纹连接，所述第一固定螺栓设置有两个，两个所述第一固定螺栓均通过第一凹槽两侧与第一固定螺母外侧表面螺纹连接。

5、优选的，所述第二凹槽与防护顶板另一侧表面固定连接，所述第二固定螺母底部与第二支撑板顶部表面固定连接，所述第二固定螺母顶部与第二固定圆环固定连接，所述第二固定螺母外侧表面与第二凹槽内部螺纹连接，所述第二固定螺栓设置有两个，两个所述第二固定螺栓均通过第二凹槽两侧与第二固定螺母外侧表面螺纹连接。

6、优选的，所述第一调节板与防护顶板底部表面一侧固定连接，所述第一调节板与第一支撑板内部滑动连接。

7、优选的，所述第一t型滑槽与防护顶板底部中部表面固定连接，所述第二调节板与夹持板内部滑动连接，所述第一t型卡块与第二调节板顶部固定连接，所述第二调节板通过第一t型滑槽和第一t型卡块与防护顶板底部表面滑动连接。

8、优选的，所述第二t型滑槽与底座顶部中部表面固定连接，所述第二t型卡块与夹持板底部固定连接，所述夹持板通过第二t型滑槽和第二t型卡块与底座顶部表面滑动连接。

9、优选的，所述手拉槽设置有两个，两个所述手拉槽均与夹持板两端中部表面固定连接。

10、与现有技术相比，本实用新型提供了一种管道安装固定机构，具备以下

11、有益效果：

12、1、本实用新型通过设置有第一t型滑槽和第一t型卡块，能够带动移动第二调节板与第一支撑板之间的距离，通过设置有第二t型滑槽和第二t型卡块，能够带动移动夹持板与第一支撑板之间的距离，利用滑动连接，能够便于对管道安装固定机构进行管道夹持的大小直径调节，提高安装固定过程中的局限性，通过设置有第二固定螺母，能够便于带动防护顶板对管道安装固定机构的高度进行调节固定，通过设置有第二固定螺栓，能够避免在升高防护顶板之后的管道安装固定机构，升高之后的距离无法保持对管道的固定，利用螺纹连接，能够使防护顶板在第二固定螺母的高度上保持稳定固定，通过设置有第二凹槽，能够为第二固定螺母提供螺纹连接的空间，且加强了防护顶板与第二固定螺母的之间的稳定，通过设置有第二固定圆环，能够避免第二固定螺栓与第二固定螺母外侧表面的脱离，同时对第一调节板和第二调节板进行限位作用，防止第一调节板和第二调节板分与第一支撑板和夹持板内部的脱离。

13、2、本实用新型通过设置有第一支撑板和第二支撑板，能够为防护顶板提供一定的支撑作用，同时，第二支撑板为第一凹槽提供放置空间，通过设置有第一固定螺母，能够便于带动夹持板与第一支撑板之间的距离，通过设置有第一固定螺栓，能够便于第一固定螺母带动夹持板与管道之间提供固定作用，通过设置有第一凹槽，能够为第一固定螺母提供螺纹连接的空间，通过设置有第一固定圆环，能够防止第一固定螺栓与第二支撑板和第一凹槽内部的脱离，通过设置有第一调节板，能够避免防护顶板与夹持固定管道的空间存在偏差，通过设置有防护顶板，能够为管道安装固定机构需夹持固定的管道提供压力作用，通过设置有通过设置有夹持板，能够便于对管道安装固定机构需夹持的管道提供夹持压力，利用防滑颗粒，能够提高夹持板与管道之间的摩擦，避免在安装固定管道时，管道与安管安装固定机构之间的脱离，通过设置有手拉槽，能够便于拉动夹持板，为对管道夹持固定的大小进行调节。

技术特征：

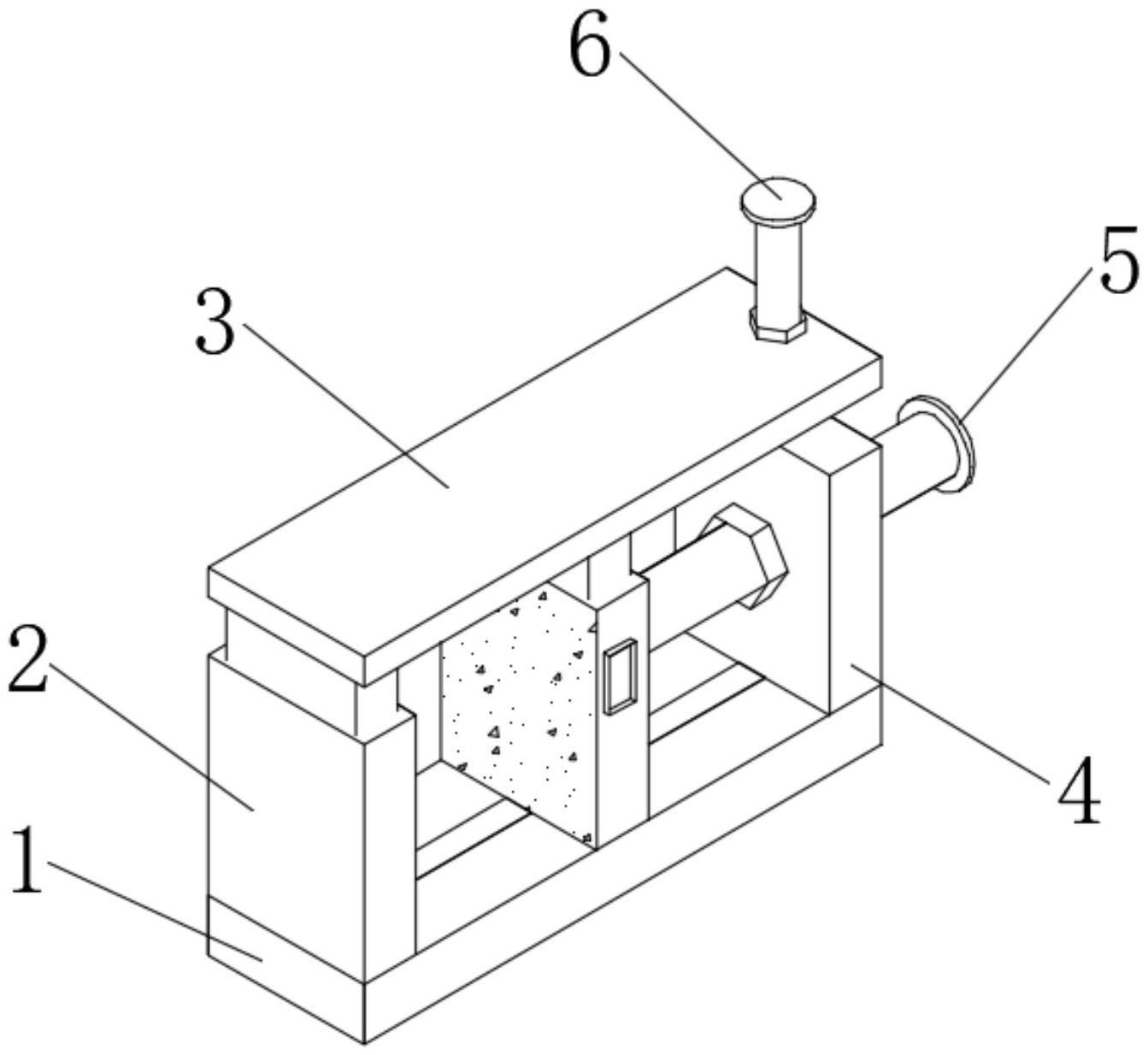

1.一种管道安装固定机构，包括底座(1)、防护顶板(3)和夹持板(18)，其特征在于：所述底座(1)顶部表面一侧设置有第一支撑板(2)，所述底座(1)顶部表面另一侧设置有第二支撑板(4)，所述第二支撑板(4)中部表面设置有第一凹槽(19)，所述第二支撑板(4)顶部表面设置有第二固定螺母(12)，所述夹持板(18)一侧表面设置有防滑颗粒，所述夹持板(18)另一侧中部表面设置有第一固定螺母(10)，所述第一固定螺母(10)设置在第一凹槽(19)内部，所述第一凹槽(19)两侧均设置有第一固定螺栓(9)，所述第一固定螺母(10)一端设置有第一固定圆环(5)，所述防护顶板(3)底部表面一侧设置有第一调节板(7)，所述第一调节板(7)设置在第一支撑板(2)内部，所述防护顶板(3)底部中部表面设置有第一t型滑槽(14)，所述夹持板(18)内部设置有第二调节板(8)，所述第二调节板(8)顶部设置有第一t型卡块(15)，所述防护顶板(3)另一侧表面设置有第二凹槽(20)，所述第二凹槽(20)顶部和底部均设置有第二固定螺栓(13)，所述第二固定螺母(12)顶部设置有第二固定圆环(6)，所述第二固定螺母(12)设置在第二凹槽(20)内部，所述底座(1)顶部中部表面设置有第二t型滑槽(16)，所述夹持板(18)底部设置有第二t型卡块(17)，所述夹持板(18)两端中部表面均设置有手拉槽(11)。

2.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第一支撑板(2)与底座(1)顶部表面一侧固定连接，所述第二支撑板(4)与底座(1)顶部表面另一侧固定连接。

3.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第一凹槽(19)与第二支撑板(4)中部表面固定连接，所述第一固定螺母(10)一端与夹持板(18)一侧中部表面固定连接，所述第一固定螺母(10)另一端与第一固定圆环(5)固定连接，所述第一固定螺母(10)外侧表面与第一凹槽(19)内部螺纹连接，所述第一固定螺栓(9)设置有两个，两个所述第一固定螺栓(9)均通过第一凹槽(19)两侧与第一固定螺母(10)外侧表面螺纹连接。

4.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第二凹槽(20)与防护顶板(3)另一侧表面固定连接，所述第二固定螺母(12)底部与第二支撑板(4)顶部表面固定连接，所述第二固定螺母(12)顶部与第二固定圆环(6)固定连接，所述第二固定螺母(12)外侧表面与第二凹槽(20)内部螺纹连接，所述第二固定螺栓(13)设置有两个，两个所述第二固定螺栓(13)均通过第二凹槽(20)两侧与第二固定螺母(12)外侧表面螺纹连接。

5.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第一调节板(7)与防护顶板(3)底部表面一侧固定连接，所述第一调节板(7)与第一支撑板(2)内部滑动连接。

6.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第一t型滑槽(14)与防护顶板(3)底部中部表面固定连接，所述第二调节板(8)与夹持板(18)内部滑动连接，所述第一t型卡块(15)与第二调节板(8)顶部固定连接，所述第二调节板(8)通过第一t型滑槽(14)和第一t型卡块(15)与防护顶板(3)底部表面滑动连接。

7.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述第二t型滑槽(16)与底座(1)顶部中部表面固定连接，所述第二t型卡块(17)与夹持板(18)底部固定连接，所述夹持板(18)通过第二t型滑槽(16)和第二t型卡块(17)与底座(1)顶部表面滑动连接。

8.根据权利要求1所述的一种管道安装固定机构，其特征在于：所述手拉槽(11)设置有两个，两个所述手拉槽(11)均与夹持板(18)两端中部表面固定连接。

技术总结
本技术公开了一种管道安装固定机构，包括底座、防护顶板和夹持板，所述底座顶部表面一侧设置有第一支撑板，所述底座顶部表面另一侧设置有第二支撑板，所述第二支撑板中部表面设置有第一凹槽，所述第二支撑板顶部表面设置有第二固定螺母，本技术通过设置有第一T型滑槽和第一T型卡块，能够带动移动第二调节板与第一支撑板之间的距离，通过设置有第二T型滑槽和第二T型卡块，能够带动移动夹持板与第一支撑板之间的距离，利用滑动连接，能够便于对管道安装固定机构进行管道夹持的大小直径调节，提高安装固定过程中的局限性，通过设置有第二固定螺母，能够便于带动防护顶板对管道安装固定机构的高度进行调节固定。
