一种管材加工钻孔装置的制作方法

本技术涉及管材加工领域，具体为一种管材加工钻孔装置。

背景技术：

1、pe管材的内壁光滑，流体阻力小，不生锈，而且对水质要求不严格，不易积垢，因此被广泛应用于农田灌溉，使用pe管材作为灌溉水管，往往具有优异的抗老化性能，长期光照或埋地均可保证其使用性能。

2、现有的pe管材在作为灌溉水管使用时，需要对其进行打孔，便于管材之间的连接以及与喷头的接通，在打孔过程中，电钻的钻头保持高速旋转会产生高温，因此需要用水降温，申请号为202221977955.9的一种管材加工用钻孔设备，通过设置循环水能够较好的降温，同时通过过滤网对循环水进行过滤，可以将水中含有的管材碎屑去除，保证循环水的正常使用。

3、但是，该装置使用一端时间后，管材碎屑就会堵塞过滤网，此时，需要暂时关停设备，将过滤网更换或者清理，较为繁琐，影响工作效率，因此，需要设计一种管材加工钻孔装置，使其能够自动清理过滤网，提高工作效率。

技术实现思路

1、基于此，本实用新型的目的是提供一种管材加工钻孔装置，以解决过滤网清理较为繁琐的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种管材加工钻孔装置，包括装置主体，所述装置主体内设置有过滤组件，所述过滤组件包括滤板，所述装置主体内连接有收集盒，且装置主体内连接有限位块，所述限位块上连接有拉绳一，且限位块与装置主体之间连接有弹簧，所述装置主体内连接有杠杆，且杠杆一端连接有蓄水盒，所述蓄水盒内连接有挡板，且挡板与蓄水盒之间连接有扭簧，所述蓄水盒内固定有限位杆，所述杠杆另一端连接有拉绳二，且拉绳二一端连接有配重块，所述装置主体内连接有顶杆。

3、通过采用上述技术方案，通过倾斜设置的滤板将管材碎屑引导至收集盒中，进而减少工作人员清理滤板频率，提高工作效率，而蓄水盒可以收集部分水，另外蓄水盒上下运动敲击滤板，可以将滤板上的管材碎屑敲落至收集盒中。

4、进一步的，所述装置主体上固定有夹具，且装置主体上连接有水管，所述水管一端连接有水泵，且所述水泵进水端和出水端均与水管连接，所述装置主体上安装有气缸，且气缸输出端通过活塞杆连接有电钻。

5、通过采用上述技术方案，夹具可以将管材夹紧，避免其在打孔时发生偏移，水管和水泵协同可以将水循环抽出对钻头进行冷却，减少其高温过载损坏，电钻可以对管材进行打孔。

6、进一步的，所述滤板上开设有大量通孔，且所述滤板倾斜设置。

7、通过采用上述技术方案，循环水流经滤板，被滤板过滤后，水穿过滤板被水泵抽取，进行循环，管材碎屑部分掉落在收集盒中，部分可能卡在滤板上，待进一步清理。

8、进一步的，所述收集盒与装置主体拆卸连接。

9、通过采用上述技术方案，收集盒可以收集管材碎屑，一段时间后，工作人员可以将限位块拉出，结束限位后即可直接将收集盒抽出，将盒中的管材碎屑做进一步处理。

10、进一步的，所述限位块背部呈斜坡状，且所述限位块与装置主体滑动连接。

11、通过采用上述技术方案，在安装收集盒时，由于限位块背部呈斜坡状，工作人员只需将收集盒直接顶入即可，限位块受力自动收缩，拆卸收集盒之前，通过拉绳一直接将限位块拉出后即可直接拆卸。

12、进一步的，所述杠杆与装置主体转动连接。

13、通过采用上述技术方案，当蓄水盒中的水与蓄水盒重量之和大于配重块时，由于杠杆与装置主体转动连接，蓄水盒下降，下降到最低点，顶杆顶开挡板，蓄水盒中的水漏出。

14、进一步的，所述挡板与蓄水盒转动连接，且所述顶杆设置有两个，两个所述顶杆对称分布。

15、通过采用上述技术方案，配重块拉动蓄水盒上升，过程中扭簧使挡板保持上翘，限位杆保证其上翘角度一定，当蓄水盒运动至最高点时，顶杆再次顶在挡板上，使其封闭蓄水盒底部，蓄水盒再次进行蓄水。

16、综上所述，本实用新型主要具有以下有益效果：

17、本实用新型通过过滤组件的设置，通过倾斜设置的滤板将管材碎屑引导至收集盒中，进而减少工作人员清理滤板频率，提高工作效率，循环水流经滤板，被滤板过滤后，水穿过滤板被水泵抽取，进行循环，管材碎屑部分掉落在收集盒中，部分可能卡在滤板上，而蓄水盒可以收集部分水，当蓄水盒中的水与蓄水盒重量之和大于配重块时，蓄水盒下降，下降到最低点，顶杆顶开挡板，蓄水盒中的水漏出，接着配重块拉动蓄水盒上升，过程中扭簧使挡板保持上翘，限位杆保证其上翘角度一定，当蓄水盒运动至最高点时，顶杆再次顶在挡板上，使其封闭蓄水盒底部，蓄水盒再次进行蓄水，如此循环，蓄水盒不断上下运动，敲击滤板，将滤板上的管材碎屑敲落至收集盒中，以上设置使管材加工钻孔装置能够自动清理滤板，提高工作效率。

技术特征：

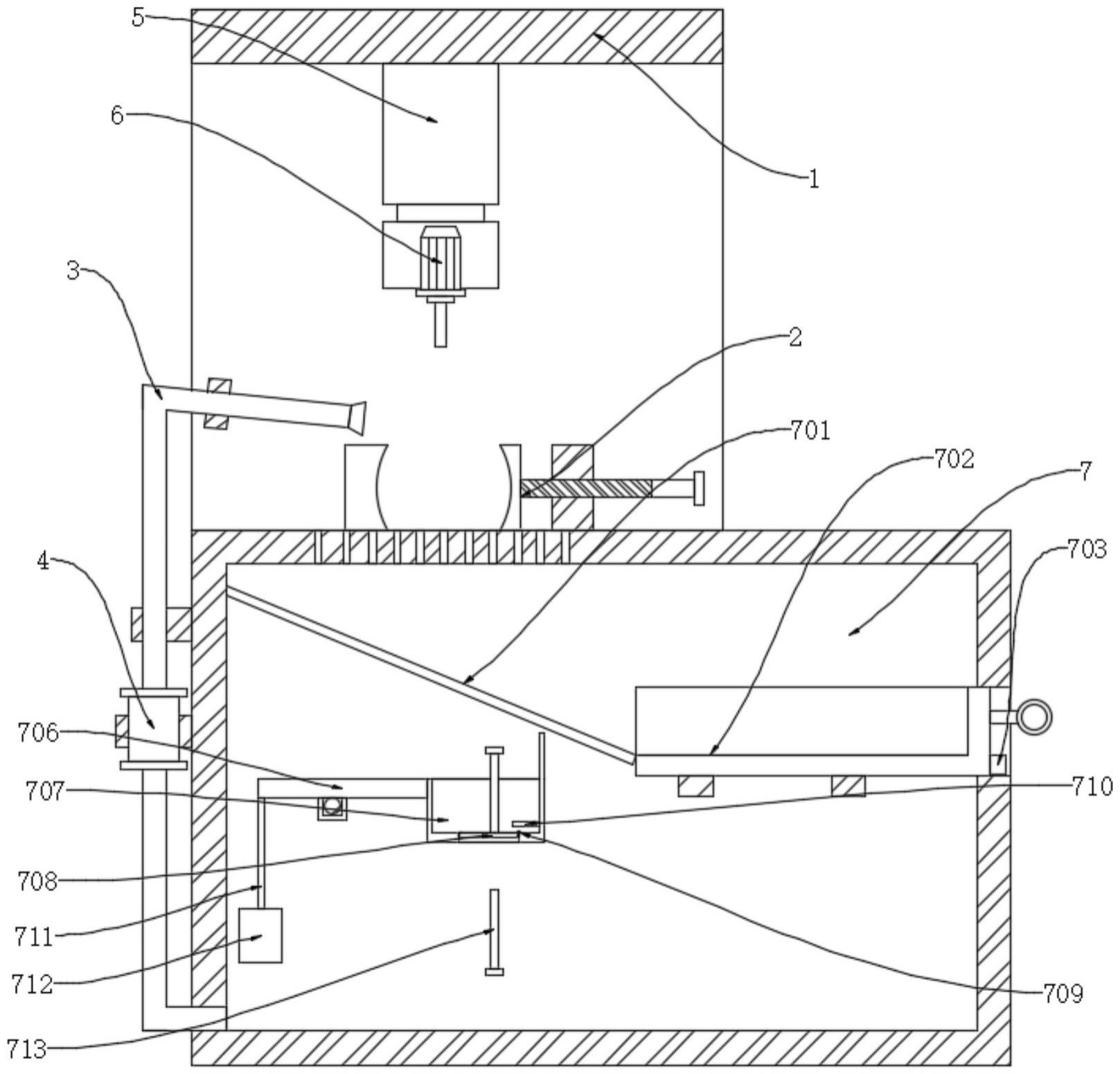

1.一种管材加工钻孔装置，包括装置主体(1)，其特征在于：所述装置主体(1)内设置有过滤组件(7)，所述过滤组件(7)包括滤板(701)，所述装置主体(1)内连接有收集盒(702)，且装置主体(1)内连接有限位块(703)，所述限位块(703)上连接有拉绳一(704)，且限位块(703)与装置主体(1)之间连接有弹簧(705)，所述装置主体(1)内连接有杠杆(706)，且杠杆(706)一端连接有蓄水盒(707)，所述蓄水盒(707)内连接有挡板(708)，且挡板(708)与蓄水盒(707)之间连接有扭簧(709)，所述蓄水盒(707)内固定有限位杆(710)，所述杠杆(706)另一端连接有拉绳二(711)，且拉绳二(711)一端连接有配重块(712)，所述装置主体(1)内连接有顶杆(713)。

2.根据权利要求1所述的一种管材加工钻孔装置，其特征在于：所述装置主体(1)上固定有夹具(2)，且装置主体(1)上连接有水管(3)，所述水管(3)一端连接有水泵(4)，且所述水泵(4)进水端和出水端均与水管(3)连接，所述装置主体(1)上安装有气缸(5)，且气缸(5)输出端通过活塞杆连接有电钻(6)。

3.根据权利要求1所述的一种管材加工钻孔装置，其特征在于：所述滤板(701)上开设有大量通孔，且所述滤板(701)倾斜设置。

4.根据权利要求1所述的一种管材加工钻孔装置，其特征在于：所述收集盒(702)与装置主体(1)拆卸连接。

5.根据权利要求4所述的一种管材加工钻孔装置，其特征在于：所述限位块(703)背部呈斜坡状，且所述限位块(703)与装置主体(1)滑动连接。

6.根据权利要求5所述的一种管材加工钻孔装置，其特征在于：所述杠杆(706)与装置主体(1)转动连接。

7.根据权利要求1所述的一种管材加工钻孔装置，其特征在于：所述挡板(708)与蓄水盒(707)转动连接，且所述顶杆(713)设置有两个，两个所述顶杆(713)对称分布。

技术总结
本技术公开了一种管材加工钻孔装置，涉及管材加工领域，包括装置主体，装置主体内设置有过滤组件，过滤组件包括滤板，装置主体内连接有收集盒，且装置主体内连接有限位块，限位块上连接有拉绳一，且限位块与装置主体之间连接有弹簧，装置主体内连接有杠杆，且杠杆一端连接有蓄水盒，蓄水盒内连接有挡板。本技术通过过滤组件的设置，通过倾斜设置的滤板将管材碎屑引导至收集盒中，进而减少工作人员清理滤板频率，提高工作效率，循环水流经滤板，被滤板过滤后，水穿过滤板被水泵抽取，进行循环，管材碎屑部分掉落在收集盒中，部分可能卡在滤板上，以上设置使管材加工钻孔装置能够自动清理滤板，提高工作效率。

技术研发人员：倪锦平,盛建华,柴冈,陆敏,孙世明
受保护的技术使用者：上海白蝶管业科技股份有限公司
技术研发日：20230428
技术公布日：2024/1/14
