一种废旧模板钉子去除器的制作方法

本技术涉及建筑模板处理，特别涉及一种废旧模板钉子去除器。

背景技术：

1、在对废旧的模板进行再利用时，是对废旧模板进行粉碎处理，在粉碎处理前，需要先把废旧模板上面的钉子、水泥去掉，然后把废旧模板加工成粉末，作为生产生物质颗粒、生产刨花板等的原材料，在去除废旧模板上的钉子的过程中，由于钉子的头部通常没入废旧模板内部，所以现有的处理方式通常是先通过退钉枪从钉子的钉尖处把钉子从模板内推出一段长度，然后通过拔钉枪把退钉处理后的钉子从钉头处拔出，由于不能直接把钉子拔出，所以钉子的去除效率较低，因此，针对以上问题提出一种废旧模板钉子去除器。

技术实现思路

1、本实用新型要解决的技术问题克服现有的缺陷，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种废旧模板钉子去除器，包括退钉枪，所述退钉枪的撞针外侧滑动连接有与退钉枪固定连接的固定套，所述退钉枪的撞针前端固定连接有贯穿固定套的滑块，且滑块与固定套滑动连接，所述滑块底端通过转轴转动连接有推杆，所述固定套前端底部固定连接有固定块，所述固定块前端固定连接有支架，所述支架内侧转动连接有限位头，所述限位头外侧一端接触有贯穿支架的固定杆，且固定杆与支架滑动连接。

4、作为本实用新型的进一步改进，所述限位头外侧另一端螺旋连接有贯穿限位头的螺栓，且螺栓与固定杆螺旋连接。

5、作为本实用新型的进一步改进，所述固定杆外侧滑动连接有套杆，且套杆通过转轴与推杆转动连接，所述套杆内侧固定连接有弹簧，且弹簧的另一端与固定杆固定连接。

6、作为本实用新型的进一步改进，所述支架内侧底端设有固定环，且固定环的中心线与支架的竖直中心线重合。

7、作为本实用新型的进一步改进，所述固定环后端通过连接块固定连接有内杆，且内杆与固定块滑动连接，所述内杆内侧螺旋连接有贯穿固定块的螺纹轴，且螺纹轴与固定块转动连接。

8、与现有技术相比，本实用新型具有如下有益效果：

9、1、一种废旧模板钉子去除器，通过设置的滑块、推杆、限位头、固定杆和固定环，在通过装置去除废旧模板上的钉子时，当钉子头部没入废旧模板内时，先在按压装置使固定环与钉子头部处模板紧密接触的过程中启动退钉枪，此时退钉枪的撞针会通过滑块向下推动推杆转动，进一步通过套杆和固定杆推动限位头插入模板内，以此使限位头底部限位在钉子头部外侧，此时退钉枪的撞针底部刚好与模板接触，套杆和固定杆刚好水平，然后随着退钉枪的撞针继续通过滑块推动推杆转动，退钉枪的撞针开始推动模板，此时套杆会在拉伸弹簧的过程中与固定杆滑动，退钉枪、固定套、支架和限位头会上移，进一步实现了通过限位在钉子头部外侧的限位头把钉子拔出，通过从钉子头部直接一次性把钉子从废旧模板上去除，提高了钉子的去除效率。

10、2、一种废旧模板钉子去除器，通过设置的螺纹轴、固定环和内杆，在钉子的头部未没入废旧模板内时，转动螺纹轴与内杆螺旋连接，进一步带动固定环下移至最底端，此时在控制限位头转动后，固定环会位于限位头底部，此时通过把固定环的位置调节至转动后限位头的底部，可以在去除头部未没入模板内的钉子时使限位头不再插入模板内侧，进而可以降低对限位头的磨损，延长装置的使用寿命。

技术特征：

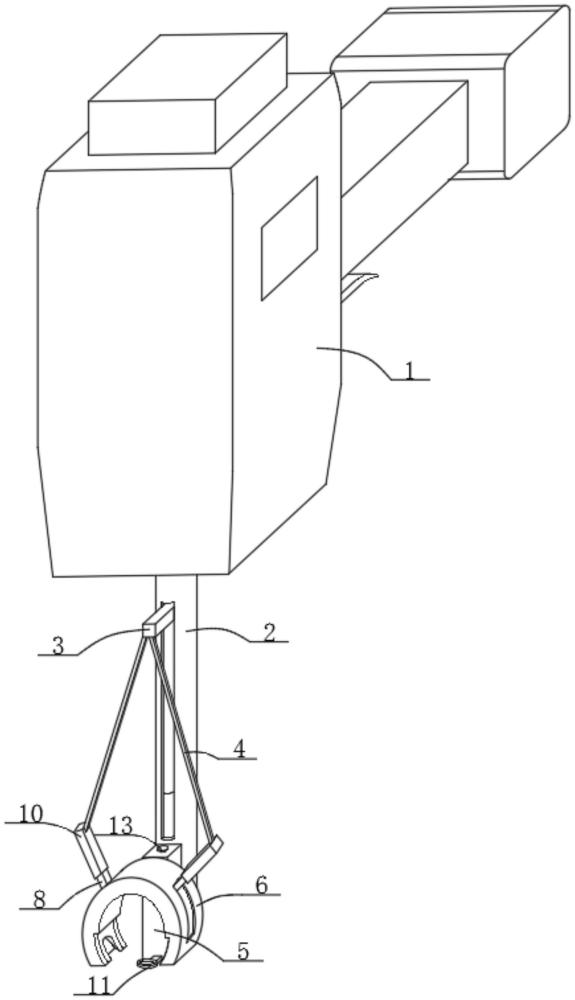

1.一种废旧模板钉子去除器，包括退钉枪(1)，其特征在于：所述退钉枪(1)的撞针外侧滑动连接有与退钉枪(1)固定连接的固定套(2)，所述退钉枪(1)的撞针前端固定连接有贯穿固定套(2)的滑块(3)，且滑块(3)与固定套(2)滑动连接，所述滑块(3)底端通过转轴转动连接有推杆(4)，所述固定套(2)前端底部固定连接有固定块(5)，所述固定块(5)前端固定连接有支架(6)，所述支架(6)内侧转动连接有限位头(7)，所述限位头(7)外侧一端接触有贯穿支架(6)的固定杆(8)，且固定杆(8)与支架(6)滑动连接。

2.根据权利要求1所述的一种废旧模板钉子去除器，其特征在于：所述限位头(7)外侧另一端螺旋连接有贯穿限位头(7)的螺栓(9)，且螺栓(9)与固定杆(8)螺旋连接。

3.根据权利要求1所述的一种废旧模板钉子去除器，其特征在于：所述固定杆(8)外侧滑动连接有套杆(10)，且套杆(10)通过转轴与推杆(4)转动连接，所述套杆(10)内侧固定连接有弹簧(14)，且弹簧(14)的另一端与固定杆(8)固定连接。

4.根据权利要求1所述的一种废旧模板钉子去除器，其特征在于：所述支架(6)内侧底端设有固定环(11)，且固定环(11)的中心线与支架(6)的竖直中心线重合。

5.根据权利要求4所述的一种废旧模板钉子去除器，其特征在于：所述固定环(11)后端通过连接块固定连接有内杆(12)，且内杆(12)与固定块(5)滑动连接，所述内杆(12)内侧螺旋连接有贯穿固定块(5)的螺纹轴(13)，且螺纹轴(13)与固定块(5)转动连接。

技术总结
本技术公开了一种废旧模板钉子去除器，包括退钉枪，所述退钉枪的撞针外侧滑动连接有与退钉枪固定连接的固定套，所述退钉枪的撞针前端固定连接有贯穿固定套的滑块，且滑块与固定套滑动连接，所述滑块底端通过转轴转动连接有推杆，所述固定套前端底部固定连接有固定块，所述固定块前端固定连接有支架，所述支架内侧转动连接有限位头，所述限位头外侧一端接触有贯穿支架的固定杆，且固定杆与支架滑动连接，通过设置的滑块、推杆、限位头、固定杆和固定环，在通过装置去除废旧模板上的钉子时，通过从钉子头部直接一次性把钉子从废旧模板上去除，提高了钉子的去除效率。

技术研发人员：刘丽丽
受保护的技术使用者：山东汇泉建设项目管理有限公司
技术研发日：20230811
技术公布日：2024/3/31
