一种家具加工用固定装置的制作方法

本技术涉及家具加工，具体为一种家具加工用固定装置。

背景技术：

1、经检索，中国专利号202020413868.5公开了一种家具加工用固定装置，该装置通过控制气缸启动，从而调节两个夹持头之间的距离，从而适用于不同尺寸的家具零部件加工时固定，当气缸活塞杆带动移动块向工作台中心移动时，上下两端面的两个主动杆之间的夹角变大，两侧从动杆绕中间杆逆时针转动，从动杆上的夹持头互相靠近，当气缸活塞杆带动移动块向工作台外侧移动时，上下两端面的两个主动杆之间的夹角变小，两侧从动杆绕中间杆顺时针转动，从动杆上的夹持头互相远离，从而调节两个夹持头的距离。

2、现有技术下，在家具加工的领域中，工作人员经常会用到固定装置对板材进行固定，但现有的部分固定装置结构较为简单，不易实现可调节的功能，不方便工作人员对多种外径大小的板材进行有效的固定，大大的降低了固定装置的适用性。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种家具加工用固定装置，解决了上述背景技术中所提出的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种家具加工用固定装置，包括底板和支撑杆，所述底板上表面的外侧固定连接有支撑杆，所述支撑杆的顶端固定连接有顶板，所述顶板外侧面的外侧开设有滑动槽，所述滑动槽的内壁固定连接有滑动杆，所述滑动杆的外表面套接有复位弹簧，所述滑动杆外表面的外侧活动套接有滑动块，所述滑动块的上表面固定连接有夹持板，所述滑动块的下表面固定连接有连接块，所述连接块的外侧面固定插接有传动杆，所述顶板的下表面固定连接有固定块，所述固定块的外侧面活动插接有收卷辊，所述收卷辊的外表面固定连接有牵引绳，所述牵引绳的外端与传动杆的外表面固定连接，所述顶板的下表面固定连接有自锁电机，所述自锁电机的输出端与收卷辊的右端固定连接。

5、优选的，所述底板下表面的外侧设置有可转动的移动轮，移动轮的数量设置为四组。

6、优选的，所述支撑杆外表面的底部固定套接有固定环，固定环的下表面与底板的上表面固定连接。

7、优选的，所述滑动槽的数量设置为四组，四组滑动槽的内径均与滑动块的外径相适配。

8、优选的，所述复位弹簧的数量设置为四组，四组复位弹簧的制作材料均设置为硅锰弹簧钢。

9、优选的，所述连接块外侧面的顶部固定套接有连接框，连接框的上表面与滑动块的下表面固定连接。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种家具加工用固定装置，具备以下有益效果：

12、1、该家具加工用固定装置，通过自锁电机可间接性的带动夹持板向内侧进行移动，直至夹持板向内侧移动到指定的位置，随后关闭自锁电机，使得夹持板停止移动，实现了工作人员可对夹持板内侧的间距进行有效的调节，方便了工作人员对多种外径大小的板材进行有效的固定，大大的提高了该装置的适用性。

13、2、该家具加工用固定装置，通过自锁电机带动收卷辊进行反转，可对牵引绳进行松放，同时复位弹簧被挤压产生的反作用力，可带动滑动块向外侧进行移动，直至滑动块带动夹持板向外侧移动到初始的位置，使得该装置实现了对夹持板进行自动复位的功能，方便了工作人员对下一组板材进行有效的固定，提高了该装置的实用性。

14、3、该家具加工用固定装置，通过四组移动轮的可转动性，使得该装置具有了可移动的功能，方便了工作人员将该装置移动到任意的工作位置，省时省力，间接性的减轻了工作人员的劳动强度，省时省力，提高了该装置在被使用时的便捷性，方便了工作人员对该装置的使用。

技术特征：

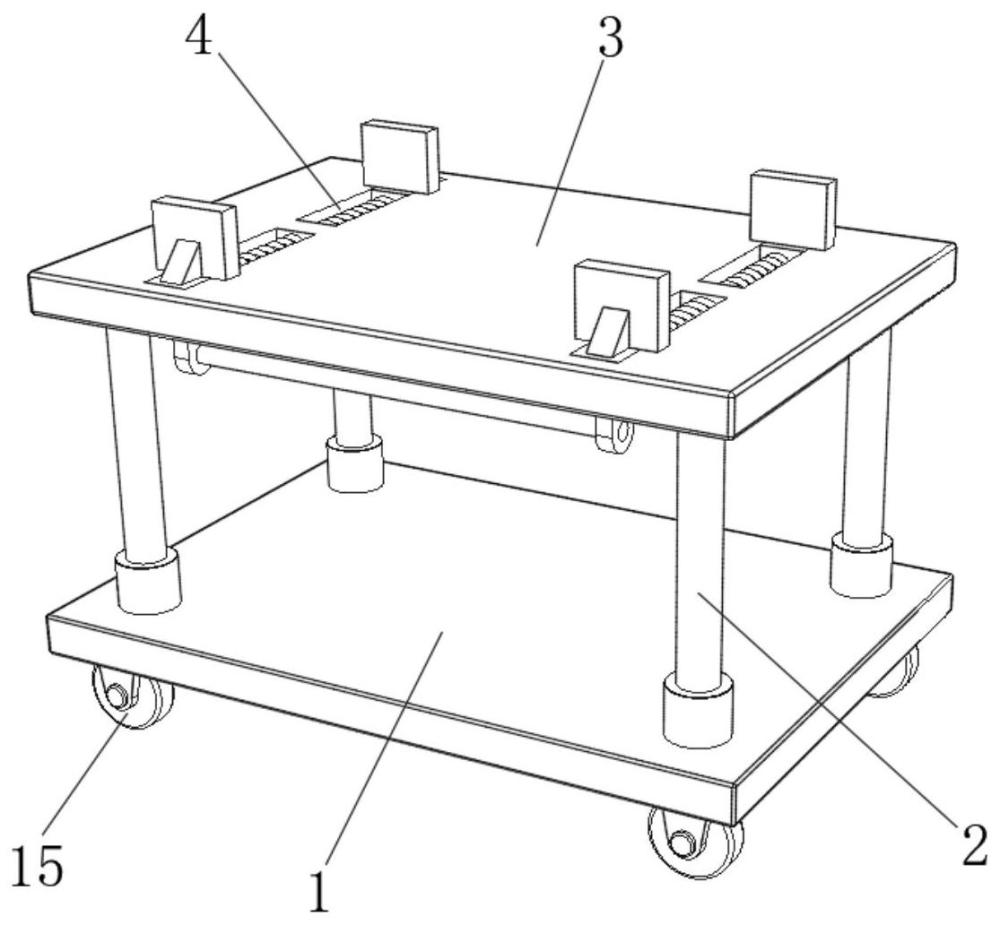

1.一种家具加工用固定装置，包括底板(1)和支撑杆(2)，其特征在于：所述底板(1)上表面的外侧固定连接有支撑杆(2)，所述支撑杆(2)的顶端固定连接有顶板(3)，所述顶板(3)外侧面的外侧开设有滑动槽(4)，所述滑动槽(4)的内壁固定连接有滑动杆(5)，所述滑动杆(5)的外表面套接有复位弹簧(6)，所述滑动杆(5)外表面的外侧活动套接有滑动块(7)，所述滑动块(7)的上表面固定连接有夹持板(8)，所述滑动块(7)的下表面固定连接有连接块(9)，所述连接块(9)的外侧面固定插接有传动杆(10)，所述顶板(3)的下表面固定连接有固定块(11)，所述固定块(11)的外侧面活动插接有收卷辊(12)，所述收卷辊(12)的外表面固定连接有牵引绳(13)，所述牵引绳(13)的外端与传动杆(10)的外表面固定连接，所述顶板(3)的下表面固定连接有自锁电机(14)，所述自锁电机(14)的输出端与收卷辊(12)的右端固定连接。

2.根据权利要求1所述的一种家具加工用固定装置，其特征在于：所述底板(1)下表面的外侧设置有可转动的移动轮(15)，移动轮(15)的数量设置为四组。

3.根据权利要求1所述的一种家具加工用固定装置，其特征在于：所述支撑杆(2)外表面的底部固定套接有固定环，固定环的下表面与底板(1)的上表面固定连接。

4.根据权利要求1所述的一种家具加工用固定装置，其特征在于：所述滑动槽(4)的数量设置为四组，四组滑动槽(4)的内径均与滑动块(7)的外径相适配。

5.根据权利要求1所述的一种家具加工用固定装置，其特征在于：所述复位弹簧(6)的数量设置为四组，四组复位弹簧(6)的制作材料均设置为硅锰弹簧钢。

6.根据权利要求1所述的一种家具加工用固定装置，其特征在于：所述连接块(9)外侧面的顶部固定套接有连接框，连接框的上表面与滑动块(7)的下表面固定连接。

技术总结
本技术涉及家具加工技术领域，且公开了一种家具加工用固定装置，包括底板和支撑杆，所述底板上表面的外侧固定连接有支撑杆，所述支撑杆的顶端固定连接有顶板，所述顶板外侧面的外侧开设有滑动槽，所述滑动槽的内壁固定连接有滑动杆，所述滑动杆的外表面套接有复位弹簧，所述滑动杆外表面的外侧活动套接有滑动块。该家具加工用固定装置，通过自锁电机可间接性的带动夹持板向内侧进行移动，直至夹持板向内侧移动到指定的位置，随后关闭自锁电机，使得夹持板停止移动，实现了工作人员可对夹持板内侧的间距进行有效的调节，方便了工作人员对多种外径大小的板材进行有效的固定，大大的提高了该装置的适用性。

技术研发人员：王刚
受保护的技术使用者：浙江有货网络科技有限公司
技术研发日：20230801
技术公布日：2024/3/31
