一种工具携带箱的制作方法

本技术涉及工具箱，尤其涉及一种用于变电检修的工具携带箱。

背景技术：

1、工具箱顾名思义是一种容器，是存储工具或者各种家庭杂物的容器，需要的在变电检修过程中，操作人员需要使用多种根据进行检修操作，而现有的工具箱由于容积有限，在操作人员不断取放检修工具时，将工具摆放在工具箱外，不便于将检修工具一一摆放整齐，而是在检修完成后在专门进行工具的规整收纳，耗时较长，并且在检修过程中工具摆放在工具箱外，不仅容易造成检修工具损坏，而且容易导致工具丢失。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在操作人员不断取放检修工具时，将工具摆放在工具箱外侧，不便于将检修工具一一摆放整齐，而是在检修完成后在专门进行工具的规整收纳，耗时较长，并且在检修过程中工具摆放在工具箱外侧，不仅容易造成检修工具损坏，而且容易导致工具丢失的缺点，而提出的一种用于变电检修的工具携带箱。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种用于变电检修的工具携带箱，包括箱体，所述箱体顶部两侧均转动设置有盖板，所述盖板相对的一端两侧均贯穿设置有调节柱，所述调节柱伸出所述盖板的一端之间安装有基板，所述基板底部转动设置有螺纹柱，所述盖板顶部与所述螺纹柱相接处安装有固定套，且所述基板与所述固定套之间设置有调节机构，所述调节机构用于调节所述基板和所述螺纹柱的高度。

4、优选的，所述调节机构包括转动头、转动套、限位槽和限位块，所述转动套转动设置在所述基板底部，且所述转动头螺纹设置在所述转动套内部，所述螺纹柱一端固定在所述转动头底部，所述限位槽沿所述螺纹柱周向均匀开设，且所述限位块沿所述固定套内壁周向均匀设置。

5、优选的，所述限位槽的位置与所述限位块的位置相对应，且所述限位块的截面结构与所述限位槽的截面结构相同。

6、优选的，所述箱体底部两侧均安装有限位座,所述限位座的位置与所述螺纹柱位置相对应，且所述螺纹柱与所述限位座之间转动相接。

7、优选的，所述螺纹柱和所述调节柱的高度相同，且所述调节柱的高度与所述箱体的高度相齐平。

8、本实用新型提出的一种用于变电检修的工具携带箱，有益效果在于：该用于变电检修的工具携带箱，通过在箱体上转动设置的盖板，在调节柱和螺纹柱的支撑下，能够在箱体底部翻转，并且在螺纹柱的支撑下形成检修工具的存放平台，从而在变电检修过程中，将使用过的检修工具摆放在盖板上，既能摆放工具，又能防止工具丢失方便寻找使用。

技术特征：

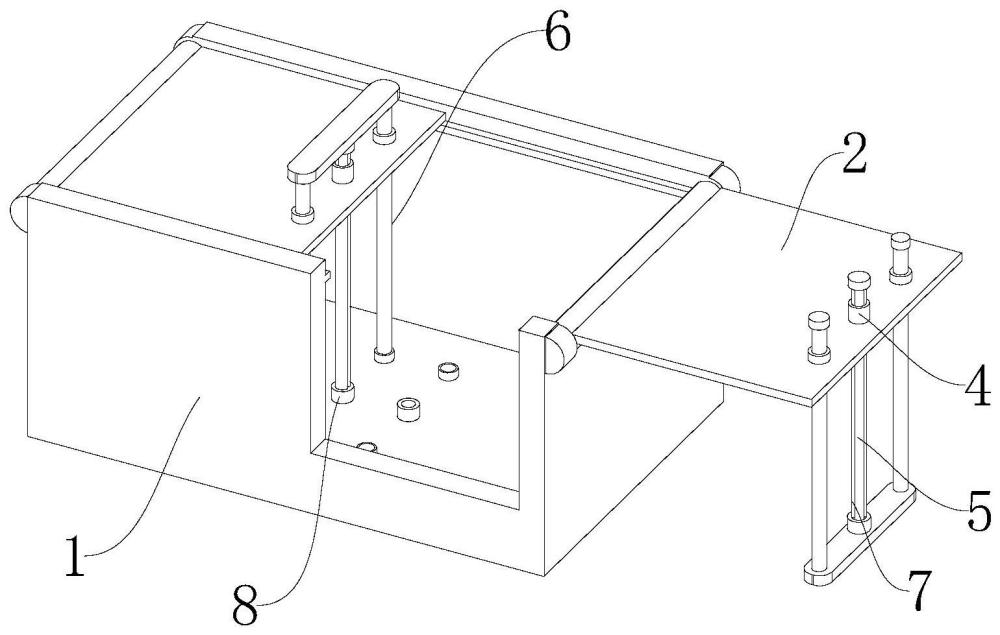

1.一种工具携带箱，包括箱体(1)，其特征在于，所述箱体(1)顶部两侧均转动设置有盖板(2)，所述盖板(2)相对的一端两侧均贯穿设置有调节柱(6)，所述调节柱(6)伸出所述盖板(2)的一端之间安装有基板(3)，所述基板(3)底部转动设置有螺纹柱(5)，所述盖板(2)顶部与所述螺纹柱(5)相接处安装有固定套(4)，且所述基板(3)与所述固定套(4)之间设置有调节机构，所述调节机构用于调节所述基板(3)和所述螺纹柱(5)的高度。

2.根据权利要求1所述的工具携带箱，其特征在于，所述调节机构包括转动头(9)、转动套(10)、限位槽(7)和限位块(11)，所述转动套(10)转动设置在所述基板(3)底部，且所述转动头(9)螺纹设置在所述转动套(10)内部，所述螺纹柱(5)一端固定在所述转动头(9)底部，所述限位槽(7)沿所述螺纹柱(5)周向均匀开设，且所述限位块(11)沿所述固定套(4)内壁周向均匀设置。

3.根据权利要求2所述的工具携带箱，其特征在于，所述限位槽(7)的位置与所述限位块(11)的位置相对应，且所述限位块(11)的截面结构与所述限位槽(7)的截面结构相同。

4.根据权利要求1所述的工具携带箱，其特征在于，所述箱体(1)底部两侧均安装有限位座(8),所述限位座(8)的位置与所述螺纹柱(5)位置相对应，且所述螺纹柱(5)与所述限位座(8)之间转动相接。

5.根据权利要求1所述的工具携带箱，其特征在于，所述螺纹柱(5)和所述调节柱(6)的高度相同，且所述调节柱(6)的高度与所述箱体(1)的高度相齐平。

技术总结
本技术涉及工具箱技术领域，尤其是一种用于变电检修的工具携带箱，包括箱体，箱体顶部两侧均转动设置有盖板，盖板相对的一端两侧均贯穿设置有调节柱，调节柱伸出盖板的一端之间安装有基板，基板底部转动设置有螺纹柱，盖板顶部与螺纹柱相接处安装有固定套，且基板与固定套之间设置有调节机构，调节机构用于调节基板和螺纹柱的高度，调节机构包括转动头、转动套、限位槽和限位块，转动套转动设置在基板底部，且转动头螺纹设置在转动套内部，螺纹柱一端固定在转动头底部，限位槽沿螺纹柱周向均匀开设，且限位块沿固定套内壁周向均匀设置，方便完成对盖板位置的调节和固定，提高工具箱使用时操作面积，方便进行变电检修。

技术研发人员：宋晓敏,宋晓程,皇甫海峰,尉尧龙,刘旭东,崔继东,杨舒婷
受保护的技术使用者：宋晓敏
技术研发日：20230927
技术公布日：2024/5/9
