一种旋转式齿轮箱工装的制作方法

本技术属于旋转式齿轮箱工装，具体为一种旋转式齿轮箱工装。

背景技术：

1、旋转式齿轮箱工装是用于在制造或维修过程中固定和操作旋转式齿轮箱的设备旋转式齿轮箱工装可以在制造、装配和维修齿轮箱时提供稳定的操作平台，并允许对其进行精确的控制和调整；这样可以提高生产效率、确保产品质量，并简化齿轮箱的操作和维护过程。

2、如公开号：cn207900694u公布了一种罩壳式齿轮箱加工工装，包括工装主体，所述工装主体呈底部开口的中空长方体状；所述工装主体的顶面均匀分布有若干个用于放置罩壳式齿轮箱的装夹圆孔，每个装夹圆孔周围均匀分布有若干个用于固定齿轮箱的装夹螺纹孔；所述工装主体的底面的两侧对称设有固定块，所述固定块向外延伸，所述固定块上设有安装螺纹孔；所述工装主体前侧表面和后侧表面上与所述装夹圆孔位置相对应的位置处分布有操作方孔。与现有技术相比，本实用新型结构装置具有结构简单、装夹容易且排屑方便等优点。

3、但是该申请中的齿轮箱工装对齿轮箱的固定装置过于简陋，后续在面对不同尺寸、大小的齿轮箱时使用费时费力，且存在固定不稳定的情况，进而会造成工作效率的下降。

技术实现思路

1、本技术的目的在于：为了解决上述提出的齿轮箱固定的问题，提供一种旋转式齿轮箱工装。

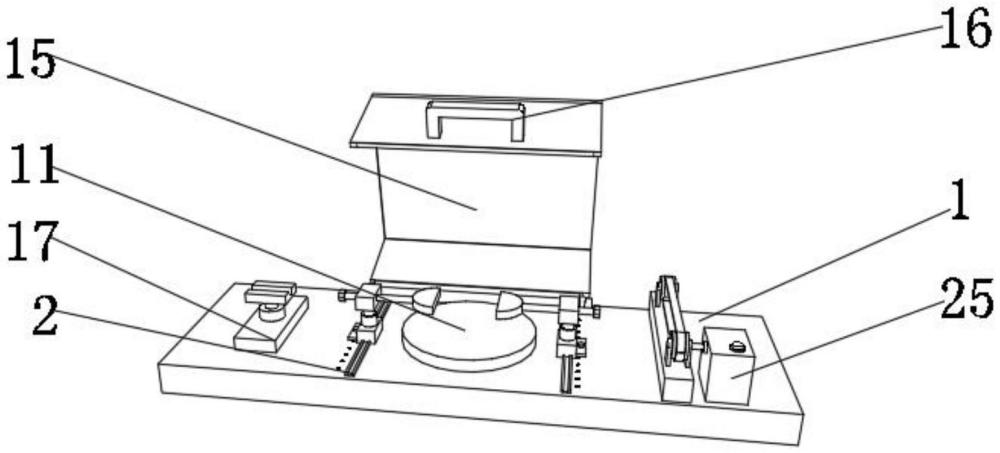

2、本技术采用的技术方案如下：一种旋转式齿轮箱工装，包括底座，所述底座的上表面固定连接有两个滑轨，所述滑轨的内侧滑动连接有滑块，所述滑块的上端固定连接有主液压杆，所述主液压杆相对于滑块的一端转动连接有连接块，所述连接块表面开设的通孔螺纹连接有螺杆，所述螺杆的一端固定连接有握持把手，所述螺杆相对于握持把手的一端固定连接有半圆形固定座，所述滑块的一侧固定连接有连接板，所述连接板表面开设的通孔螺纹连接有螺栓，所述螺栓贯穿连接板螺纹连接于底座上表面开设的通孔处。

3、通过采用上述技术方案，为一种旋转式齿轮箱工装增添了可滑动和调高的固定装置，在检修不同尺寸的齿轮箱时，可依据其宽度将固定装置沿着滑轨进行水平方向上的移动，移动到差不多的位置时，可旋扭螺栓将固定装置螺纹连接于底座上表面开设的通孔处，主液压杆也可以将固定装置进行垂直方向上的移动，可通过旋扭连接块将半圆形固定座抵住齿轮箱，可滑动和调高的固定装置使得工装能够适应不同尺寸和类型的旋转式齿轮箱，通过调整固定装置的位置和高度，可以确保齿轮箱与其他操作设备之间的匹配和对齐，提供更好的操作灵活性；固定装置可以确保齿轮箱在操作过程中保持稳定，避免振动或位移对操作产生负面影响，可滑动的设计还可以调整工装与齿轮箱之间的接触力，提供更好的固定效果和稳定性；可滑动和调高的固定装置使得工装的调整和安装更加方便，操作人员可以根据需要轻松地调整固定装置的位置和高度，以适应不同的齿轮箱操作需求，提高操作效率；固定装置的可滑动和调高设计能够减少对齿轮箱的损坏和磨损，通过合理的固定装置设置，可以均匀分布和吸收齿轮箱产生的力和压力，减少不必要的应力集中，延长齿轮箱的使用寿命；总而言之，为旋转式齿轮箱工装增添可滑动和调高的固定装置能够提供更好的灵活性、稳定性、操作便利性，并保护齿轮箱免受损坏，这样可以提高工装的适应性和效率，同时延长齿轮箱的使用寿命。

4、在一优选的实施方式中，所述底座的上表面中部位置转动连接有转盘。

5、通过采用上述技术方案，转盘可用于装夹和固定齿轮箱，以便进行操作和加工，通过将齿轮箱放置在转盘上并进行固定，操作人员可以更方便地进行必要的操作，如拆卸、组装、调整和检修。

6、在一优选的实施方式中，所述底座的上表面一端固定连接有固定柱，所述固定柱的内部转动连接有转轴，所述转轴的固定连接有圆形旋板。

7、通过采用上述技术方案，固定柱为转轴的转动提供了基架，转轴保证了凹形防护板可以进行转动，圆形旋板连接了转轴和凹形防护板，保证了凹形防护板的可转动性。

8、在一优选的实施方式中，所述圆形旋板相对于转轴的一端固定连接有凹形防护板，所述凹形防护板的一侧固定连接有把手。

9、通过采用上述技术方案，凹形防护板可以提供对操作人员和周围环境的安全保护，它可以防止齿轮箱内部零件或碎屑从工装中逸出，减少意外伤害的风险，凹形防护板还可以阻挡外部物体或杂质进入齿轮箱，避免造成损坏或干扰正常操作；操作人员可借助把手轻松的对凹形防护板进行转动。

10、在一优选的实施方式中，所述底座的上表面一端固定连接有固定板，所述固定板相对于底座的一端固定连接有次液压杆，所述次液压杆相对于固定板的一端固定连接有凹形支撑块。

11、通过采用上述技术方案，固定板为整个支撑结构的基座，同时也连接了底座和次液压杆；次液压杆可根据齿轮箱齿杆的高度在垂直方向上移动凹形支撑块；凹形支撑块为齿杆提供了支撑的作用。

12、在一优选的实施方式中，所述底座的上表面相对于固定板的一端固定连接有垫高块。

13、通过采用上述技术方案，垫高块连接了底座和支架，且垫高块将整个转动结构垫高，使得其可与转盘在同一水平面上，使旋转结构可以更好的进行工作。

14、在一优选的实施方式中，所述垫高块相对于底座的一端固定连接有两个支架，所述支架的两侧内部转动连接有转轮，所述转轮的外表面转动连接有履带。

15、通过采用上述技术方案，支架连接了垫高块和转轮，同时也为转轮的转动提供了支撑力；转轮可带动履带进行转动；可将齿轮箱的齿杆放置在履带上来带动齿轮箱的转动，以此来对齿轮箱进行检修。

16、在一优选的实施方式中，所述转轮的一侧转动连接有旋转杆，所述旋转杆相对于转轮的一端固定连接有电源。

17、通过采用上述技术方案，旋转杆连接了转轮和电源，同时其也带动了转轮进行转动；电源可以用来提供能量，驱动旋转杆的运转，通过将电能转化为机械能，使得电源可以带动齿轮箱中的齿轮、轴和其他运动部件，以此来对齿轮箱进行检测

18、综上所述，由于采用了上述技术方案，本技术的有益效果是：

19、本技术中，为一种旋转式齿轮箱工装增添了可滑动和调高的固定装置，在检修不同尺寸的齿轮箱时，可依据其宽度将固定装置沿着滑轨进行水平方向上的移动，移动到差不多的位置时，可旋扭螺栓将固定装置螺纹连接于底座上表面开设的通孔处，主液压杆也可以将固定装置进行垂直方向上的移动，可通过旋扭连接块将半圆形固定座抵住齿轮箱，可滑动和调高的固定装置使得工装能够适应不同尺寸和类型的旋转式齿轮箱，通过调整固定装置的位置和高度，可以确保齿轮箱与其他操作设备之间的匹配和对齐，提供更好的操作灵活性；固定装置可以确保齿轮箱在操作过程中保持稳定，避免振动或位移对操作产生负面影响，可滑动的设计还可以调整工装与齿轮箱之间的接触力，提供更好的固定效果和稳定性；可滑动和调高的固定装置使得工装的调整和安装更加方便，操作人员可以根据需要轻松地调整固定装置的位置和高度，以适应不同的齿轮箱操作需求，提高操作效率；固定装置的可滑动和调高设计能够减少对齿轮箱的损坏和磨损，通过合理的固定装置设置，可以均匀分布和吸收齿轮箱产生的力和压力，减少不必要的应力集中，延长齿轮箱的使用寿命；总而言之，为旋转式齿轮箱工装增添可滑动和调高的固定装置能够提供更好的灵活性、稳定性、操作便利性，并保护齿轮箱免受损坏，这样可以提高工装的适应性和效率，同时延长齿轮箱的使用寿命。
