一种票据装订装置及其使用方法

本发明属于票据装订，具体涉及一种票据装订装置及其使用方法。

背景技术：

1、会计票据是记录经济业务、明确经济责任，按一定格式编制的据以登记会计账簿的书面证据，对于公司会计等财务人员，每天都要接触大量的票据和账单，定时定量的整理各种票据装订成册对账目的核对以及后期审计清查工作有着重要的作用，所以一定数量的票据装订成制式厚度的册子就成了会计等财务人员的日常工作的一部分。

2、授权公开号“cn202569404u”一种会计用票据装订装置，所述会计用票据装订装置包括：升降机构；用于对不同尺寸的票据进行均匀装订打孔的装订打孔机构，所述装订打孔机构包括均匀打孔组件和用于对均匀打孔组件进行限位的导向组件，均匀打孔组件与导向组件活动连接；以及用于对均匀打孔组件进行直线驱动的直线驱动机构。本实用新型通过升降机构、装订打孔机构以及直线驱动机构的设置，均匀打孔组件能够沿着导向组件进行移动，进而均匀打孔组件能够在不同的位置打孔，以方便对不同尺寸的票据进行均匀装订打孔。

3、上述专利能够通过升降机构、装订打孔机构以及直线驱动机构的设置，均匀打孔组件能够沿着导向组件进行移动，进而均匀打孔组件能够在不同的位置打孔，以方便对不同尺寸的票据进行均匀装订打孔，但上述专利在使用时存在一定不足，不能直接对票据进行钻孔处理，使后续在装订时不够便，需要耗费大量时长，还不能对装订票据进行四角限位，使票据被打孔时容易产生松动，进而打孔产生倾斜偏移，导致后续票据容易破损。

技术实现思路

1、本发明的目的在于提供一种票据装订装置及其使用方法，旨在解决现有技术中的不能直接对票据进行钻孔处理，使后续在装订时不够便，需要耗费大量时长，还不能对装订票据进行四角限位，使票据被打孔时容易产生松动，进而打孔产生倾斜偏移，导致后续票据容易破损的问题。

2、为实现上述目的，本发明提供如下技术方案：

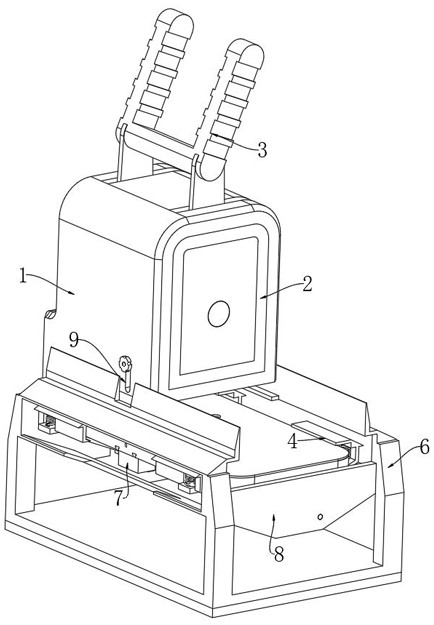

3、一种票据装订装置，包括：

4、连接壳，所述连接壳的外表面开设有两个活动槽，两个所述活动槽内滑动连接有连接板，所述连接板转动连接于连接壳的前后内壁，所述连接壳内设有两个装订设备；

5、第一压板，所述第一压板固定连接于连接板的外表面；

6、安装板，所述安装板固定连接于连接壳的底端；

7、移动块，所述移动块设有两个，两个所述移动块均设于连接壳内；

8、锥形钻头，所述锥形钻头设有两个，两个所述锥形钻头分别设于两个移动块的下侧；以及

9、装订机构，所述装订机构设于连接壳内，所述装订机构用于对票据装进行开孔；

10、限位机构，所述限位机构设于连接壳的下侧，所述限位机构用于夹持票据。

11、作为本发明一种优选的方案，所述装订机构包括：

12、弧形连接槽，所述弧形连接槽设有两个，两个所述弧形连接槽分别开设于连接壳的两端；

13、固定板，所述固定板设有四个，四个所述固定板分别固定连接于连接壳的前后内壁；

14、限位杆，所述限位杆设有四个，四个所述限位杆分别滑动连接于四个固定板内；

15、第四弹簧，所述第四弹簧设有四个，四个所述第四弹簧分别固定连接于四个限位杆的底端；

16、第五压板，所述第五压板固定连接于四个限位杆的底端；

17、第二连接套筒，所述第二连接套筒设有两个，两个所述第二连接套筒均固定连接于第五压板的底端；

18、丝杆，所述丝杆转动连接于两个第二连接套筒内；

19、螺母，所述螺母设有两个，两个所述螺母均螺纹连接于丝杆的圆周表面；

20、移动块，所述移动块设有两个，两个所述移动块分别固定连接于两个螺母的圆周表面；

21、第三压板，所述第三压板通过铰轴活动铰接于连接壳的一侧内壁，两个所述装订设备均安装于第三压板的底端；

22、第三弹簧，所述第三弹簧设有两个，两个所述第三弹簧固定连接于转动杆和连接壳的相靠近端；

23、第一限位槽，所述第一限位槽设有两个，两个所述第一限位槽分别开设于两个移动块的相靠近端，两个所述锥形钻头分别转动连接于两个第一限位槽内；

24、传动组件，所述传动组件设于两个第一限位槽内，所述传动组件用于驱动两个锥形钻头转动。

25、作为本发明一种优选的方案，所述限位机构包括；

26、收纳孔，所述收纳孔设有两个，两个所述收纳孔均开设于安装板的顶端；

27、第二压板，所述第二压板设有两个，两个所述第二压板分别滑动连接于连接壳外表面，所述连接壳的外表面固定连接有四个限位板；

28、第一弹簧，所述第一弹簧设有四个，四个所述第一弹簧的一端分别固定连接于两个第二压板的底端，四个所述第一弹簧的另外一端分别固定连接于四个限位板的顶端；

29、固定杆，所述固定杆固定连接于两个第二压板内；

30、第一连接套筒，所述第一连接套筒设有两个，两个所述第一连接套筒均固定连接于固定杆的圆周表面；

31、第二齿轮，所述第二齿轮设有两个，两个所述第二齿轮分别固定连接于两个第一连接套筒的圆周表面；

32、支撑杆，所述支撑杆固定连接于连接壳和装订机构的外表面；

33、转动杆，所述转动杆转动连接于支撑杆的前后内壁；

34、第一齿轮，所述第一齿轮设有两个，两个所述第一齿轮均固定连接于转动杆的圆周表面，两个所述第一齿轮和两个转动杆相啮合。

35、作为本发明一种优选的方案，所述传动组件包括：

36、第一微型电机，所述第一微型电机固定连接于其中一个第一限位槽的上内壁，所述第一微型电机的输出端固定连接于其中一个锥形钻头的圆周表面；

37、第三齿轮，所述第三齿轮设有两个，两个所述第三齿轮分别固定连接于两个锥形钻头的圆周表面；

38、齿带，所述齿带传动啮合连接于两个第三齿轮的圆周表面。

39、作为本发明一种优选的方案，所述安装板的顶端固定连接有塑胶垫，所述安装板的顶端开设有两个装订孔。

40、作为本发明一种优选的方案，两个移动块的下侧均设有第四压板，两个所述第四压板和两个移动块的相靠近端均固定连接有第二弹簧。

41、作为本发明一种优选的方案，所述支撑杆的底端固定连接有防滑垫，所述支撑杆的相靠近端固定连接有固定壳，四个所述限位杆的圆周表面均固定连接有弧形套筒，所述固定壳的一侧端固定连接有第二微型电机，所述连接壳的底端活动卡接有第一收纳盒。

42、作为本发明一种优选的方案，所述连接壳的底端开设有第二限位槽，所述第二限位槽和两个收纳孔连通，所述第二限位槽的两侧内壁转动连接有螺旋式转动叶，所述连接壳的底端设有第二收纳盒。

43、作为本发明一种优选的方案，所述丝杆的圆周表面固定连接有螺纹扭，所述连接壳的一侧端固定连接有标签贴

44、使用了上述任一种票据装订装置中，其特征在于，包括以下步骤

45、s1、在对票据进行装订时，人员只需将票据放置在塑胶垫的顶部，随即使用智能控制器启动固定杆，固定杆的输出轴带动转动杆转动，然后转动杆会带动表面的两个第一齿轮转动，两个第一齿轮会带动两个第二齿轮向下移动，但由于两个第二齿轮通过两个第一连接套筒固定在固定杆的圆周表面，这会使两个固定杆同时带动固定杆下移，接着固定杆会带动表面固定的两个第二压板下移，两个第二压板会夹持塑胶垫顶部放置的票据，由于两个第二压板分别分布在安装板的底部左右两侧，使两个第二压板会稳稳将票据的四角进行限位夹持，随即在通过使用装订机构来驱动两个锥形钻头，使两个锥形钻头能对票据进行开孔，以便于后续对票据的装订；

46、s2、在对票据开孔时，人员只需向右拔动连接板，使连接板在两个活动槽内滑动，连接板被拔动的同时会带动第一压板翻转，使第一压板得以挤压下侧的第五压板下移，第五压板下移的过程中会对第三压板挤压使其翻转，第三压板下移时会带动装订设备下移，装订设备会对准票据所开设的孔，对票据进行快速装订，第五压板通过两个第二连接套筒带动丝杆下移，然后丝杆会带动表面螺纹的两个螺母下移，两个螺母带动表面的两个移动块下移，使两个移动块得以带动底部的两个锥形钻头对下侧的票据进行开孔，两个锥形钻头所开的孔和两个收纳孔相对齐，人员后续可以根据筛选开设多个收纳孔，需保证收纳孔的水平线一致，使收纳孔内的杂质得以完全掉落至第二限位槽内，使在开孔票据时杂质得以完全收纳，并且也无需人员耗费大量体力，开孔完毕后，人员停止对连接板的拔动，四个第四弹簧会带动第一压板复位，接着人员再将开孔完毕的票据放置在转动杆的下侧，然后二次拔动第一压板，使第一压板带动第五压板下降时会下压第三压板，使第三压板得以对底部安装的装订设备挤压，然后装订设备会对票据进行装订。

47、与现有技术相比，本发明的有益效果是：

48、1、在装订票据时，操作员将票据放置在塑胶垫顶部，随后使用智能控制器启动固定杆，固定杆的输出轴驱动转动杆转动，转动杆进而带动表面的两个第一齿轮转动，这两个齿轮又驱动两个第二齿轮向下移动，由于第二齿轮通过第一连接套筒固定在固定杆的圆周表面，这使得两个第二齿轮同时带动固定杆下移，固定杆进一步带动两个第二压板下移，这两个压板夹持塑胶垫顶部放置的票据，由于第二压板分别位于安装板底部左右两侧，它们能够稳定地夹持票据的四角，接着操作员向右拔动连接板，使连接板在两个活动槽内滑动，拔动连接板的同时，第一压板会跟随连接板翻转并挤压下侧的第五压板下移，第五压板在向下移动的过程中会挤压第三压板翻转，第五压板通过第二连接套筒带动丝杆下移，丝杆进一步驱动两个螺母下移，螺母带动两个移动块下移，使移动块带动底部的锥形钻头对下侧的票据进行开孔，锥形钻头所开的孔与收纳孔对齐，人员可以开设多个收纳孔，并确保这些孔的水平线一致，以便收纳孔内的杂质完全掉入第二限位槽内，开孔完毕后，操作员停止拔动连接板，四个第四弹簧会带动第一压板复位，然后，操作员将开孔完毕的票据放置在转动杆的下侧，接下来，操作员再次拔动第一压板，使其带动第五压板下降并下压第三压板，第三压板挤压底部安装的装订设备，装订设备对票据进行装订，这样整个装订流程得以顺利完成，且操作员无需耗费大量体力，这种装订方式既高效又准确，能够确保票据的完整度。

49、2、第二限位槽用于收集两个锥形钻头在钻孔过程中产生的杂质，确保这些杂质不会散落在其他地方。它与两个收纳孔相连，确保所有产生的杂质都能顺畅地流入其中，当螺旋式转动叶开始转动时，它会将这些收集到的杂质从第二限位槽中传输到第二收纳盒内，这样所有的杂质都能被集中并最终收集在第二收纳盒内，确保了安装板上侧的整洁。

50、3、两个第二压板分别位于安装板的底部左右两侧，这样的布局使得在向下移动时，它们能够稳稳地限制票据的四角位置，确保票据紧密地贴合在塑胶垫的顶部，为了支撑和稳定这两个第二压板，通过四个第一弹簧的分布位置，这四个弹簧的弹性不仅提供了足够的支撑力，还确保了第二压板在工作中不易产生偏移，从而保证了装订票据过程的准确性和稳定性。
