本技术涉及一种机加工夹具,更确切地说,是一种三爪可调式固定装置。
背景技术:
1、在对圆盘工件进行加工时,往往一套夹具只能针对一种固定的尺寸,一旦更换了工件尺寸,就只能重新更换整个夹具,成本较高。另外,更换夹具后,还需要再次校正同心度,十分麻烦。
技术实现思路
1、基于此,有必要针对上述技术问题,提供一种三爪可调式固定装置。
2、为了解决上述技术问题,本实用新型采用了如下所述的技术方案:
3、一种三爪可调式固定装置,其特征在于,所述的三爪可调式固定装置包含一圆盘状的转动盘,所述的转动盘的表面设有一可拆卸的卡盘定位基座,
4、所述的卡盘定位基座上设有三个可拆卸的支撑块,
5、所述的转动盘的表面设有三个可拆卸的移动爪座,所述的移动爪座沿着所述的转动盘的径向移动,
6、所述的移动爪座上均设有一可拆卸的辅助夹爪。
7、作为本实用新型较佳的实施例,所述的卡盘定位基座包含一圆盘状的基座主体,所述的基座主体的边缘设有三个定位开口,所述的基座主体的边缘周向上设有三个第一连接孔,所述的第一连接孔的两侧均设有一第二连接孔。
8、作为本实用新型较佳的实施例,所述的支撑块包含一块状的支撑主体,所述的支撑主体的内侧设有一向外突出的定位凸头,所述的支撑主体上设有一对支撑连接孔,所述的支撑连接孔与所述的第二连接孔相配合。
9、作为本实用新型较佳的实施例,所述的移动爪座的尺寸与所述的定位开口相配合,所述的移动爪座包含一块状的第一爪座主体和一块状的第二爪座主体,所述的第二爪座主体的设置方向与所述的第一爪座主体相互垂直,所述的第一爪座主体的内侧设有一弧形的导向突出,所述的导向突出上设有一对导向连接孔,所述的第一爪座主体上设有一对第一爪座连接孔,所述的第一爪座主体的外侧设有若干驱动齿,所述的第二爪座主体上设有一第二爪座连接孔。
10、作为本实用新型较佳的实施例,所述的辅助夹爪包含一块状的夹爪主体,所述的夹爪主体内设有一弧形的贯穿的导向弧槽,所述的导向弧槽与所述的导向突出相配合,所述的导向弧槽的侧壁上设有一对弧槽通孔,所述的弧槽通孔与所述的导向连接孔相配合。
11、与现有技术相比,本实用新型有以下有益效果:
12、本实用新型提供一种三爪可调式固定装置,该三爪可调式固定装置利用导向弧槽与导向突出的配合,换夹时易于安装,在加工工件时能有效保证工件的同心度,操作简单,实用性强。

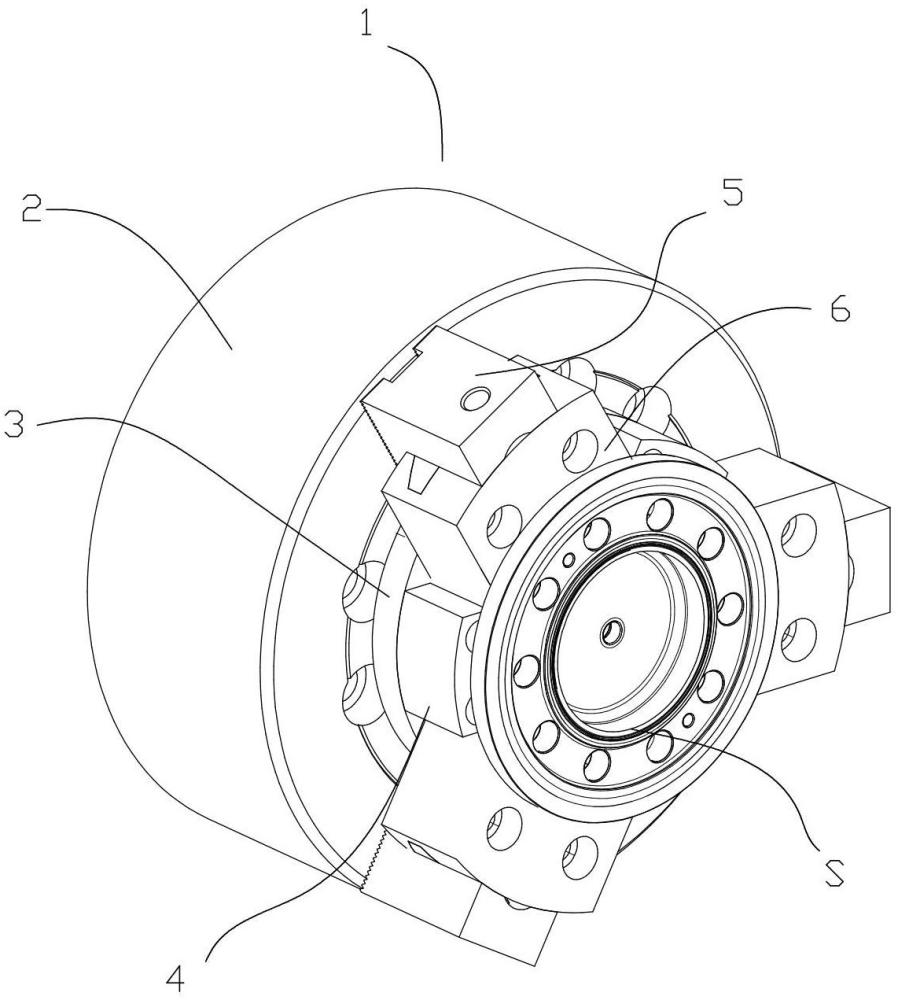

1.一种三爪可调式固定装置,其特征在于,所述的三爪可调式固定装置(1)包含一圆盘状的转动盘(2),所述的转动盘(2)的表面设有一可拆卸的卡盘定位基座(3),所述的卡盘定位基座(3)上设有三个可拆卸的支撑块(4),所述的转动盘(2)的表面设有三个可拆卸的移动爪座(5),所述的移动爪座(5)沿着所述的转动盘(2)的径向移动,
