可外挂绳索的应急救生衣的制作方法

本发明涉及一种救生设备，特别是涉及一种可外挂绳索的应急救生衣。

背景技术：

目前情况是当遇到意外比如火灾先穿上防护救生衣，若遇到需要从高楼逃生的情况，则需要绑上安全绑带，通过绑带与绳索配合下滑到安全地面。但是，目前的安全绑带穿戴比较复杂，一般人员不善于处理，且穿戴绑带需要时间，会花费极其珍贵的逃生时间。因此我们设计出一种新型的应急救生衣，尤其指一种自带安全绑带的应急救生衣。

技术实现要素：

本发明的目的在于提供一种穿戴方便、快捷的可外挂绳索的应急救生衣。

为实现上述目的，本发明的技术解决方案是：

本发明是一种可外挂绳索的应急救生衣，包括衣服本体、绑带支撑层、固定扣、挂环；所述的绑带支撑层的中部固定穿设在衣服本体内，绑带支撑层两个以上的外露端安装有固定扣并通过固定扣相互连接；所述的挂环固定在绑带支撑层的中部。

所述的衣服本体由主体外层和内衬构成，绑带支撑层缝合在主体外层和内衬之间且分别穿过衣服本体对应人体的双肩、胸背、腰腹以及双胯的部位，衣服本体对应人体双胯部位的绑带支撑层外露，绑带支撑层在衣服本体对应人体双肩、腰腹部位分别局部露出主体外层用以缝合外挂式挂环，绑带支撑层在衣服本体对应人体胸前、腰腹前部部位中间设有露出端，用以连接固定扣。

所述的绑带支撑层在救生衣对应人体胸前、腰腹前部中间露出端设有可调松紧带并通过可调松紧带与固定扣连接。

所述的衣服本体设有帽子，该帽子的面部位置设有带拉链的透明面罩，衣服本体正面的拉链可以拉到帽子顶部，将衣服本体帽子关闭。

本发明还包括儿童救生衣，该儿童救生衣的肩部和腰部皆设有绑带，在绑带上挂接有挂钩，该挂钩可挂接在衣服本体的挂环上。

本发明还包括防护手套，该防护手套包括袖子、可拉伸布条、护手、手套；所述的护手固定在手套的顶面，手套的内端通过可拉伸布条与袖子内侧壁连接。

本发明防护手套还包括手套收纳袋，该手套收纳袋缝制在袖子内且位于袖子的口部，手套连同固定其上的护手一起套置在手套收纳袋内。

本发明防护手套还包括拉伸牵引条和魔术贴；所述的拉伸牵引条的内端与手套或护手的外端连接，拉伸牵引条的外端设有魔术贴，该魔术贴可与设置在袖子口部外壁上的魔术贴贴合。

采用上述方案后，由于本发明的绑带支撑层分别穿过双肩、胸背、腰腹以及双胯部，绑带支撑层在胸背、腰腹部中间露出用以连接固定扣，可通过固定扣调节尺寸，以适应不同胖瘦体型人使用；救生衣正面拉链可以拉到帽子顶部，将帽子关闭，用以短时间应急使用，可以短时间躲避浓烟毒烟，帽子上的透明窗口让使用者可以正常使用。逃生时只需要将救生衣快速穿戴，将外挂式挂环扣合在逃生绳索上，就可用以逃生，具有穿戴方便、快捷的优点。此外，由于本发明设有防护手套，该防护手套在手套的顶面设有一个护手，可对手起到很好的保护作用，保护效果好。

下面结合附图和具体实施例对本发明作进一步的说明。

附图说明

图1是本发明第一个实施例的正视图；

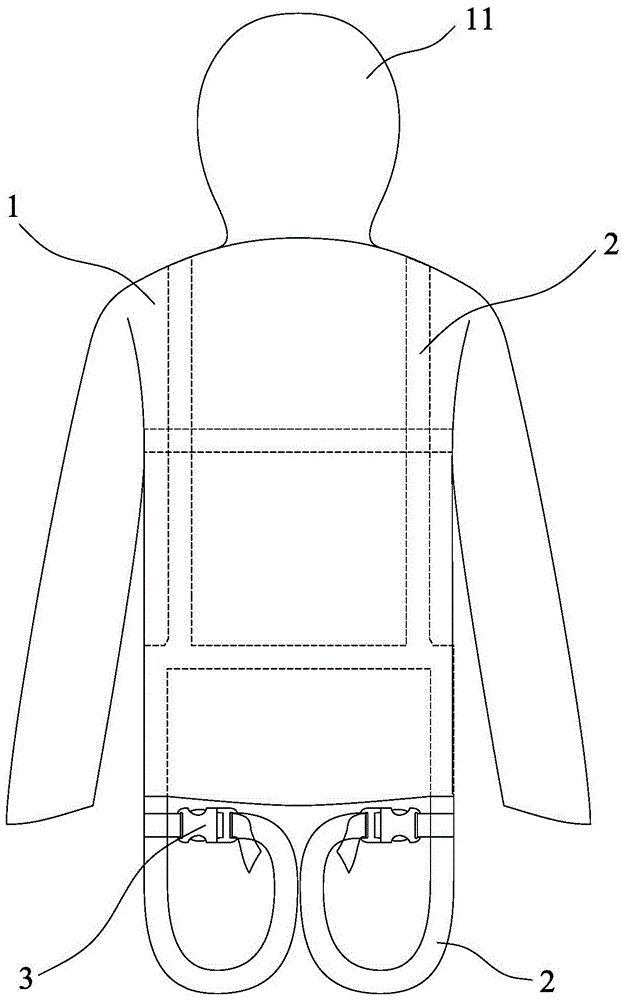

图2是本发明第一个实施例的后视图；

图3是本发明第一个实施例绑带支撑层的纵向截面剖视图；

图4是本发明第一个实施例绑带支撑层与挂环的连接示意图；

图5是本发明第一个实施例可调松紧带的轴测图；

图6是本发明第二个实施例面罩打开的状态图；

图7是本发明第二个实施例面罩闭合的状态图；

图8是本发明儿童救生衣的正视图；

图9是本发明儿童救生衣的后视图；

图10是本发明防护手套第一个实施例的轴测图；

图11是本发明防护手套第一个实施例手套伸出的轴测图；

图12是图11沿B-B线的剖视图；

图13是本发明防护手套第二个实施例手套伸出的轴测图；

图14是图13沿A-A线的剖视图；

图15是本发明防护手套第二个实施例手套展开的轴测图；

图16是本发明防护手套第二个实施例手套隐藏状态的示意图；

图17是本发明防护手套第二个实施例撕开拉伸牵引条的示意图；

图18是本发明防护手套第二个实施例拉出手套的示意图；

图19是本发明防护手套第二个实施例展开手套的示意图；

图20是本发明防护手套第二个实施例戴上手套的示意图。

具体实施方式

如图1、图2所示，是本发明一种可外挂绳索的应急救生衣的第一个实施例，包括衣服本体1、绑带支撑层2、固定扣3、挂环4、可调松紧带5、防护手套6。

所述的绑带支撑层2的中部固定穿设在衣服本体1内，绑带支撑层2具有六个外露端，分别对应衣服本体1人体胸背、腰腹部、双胯部位，在绑带支撑层2的外露端上皆安装有固定扣3并通过固定扣3两两相互连接；所述的挂环4固定在绑带支撑层2的中部。

所述的衣服本体1由主体外层11和内衬12构成,所述的外层11和内衬12分别覆盖在绑带支撑层2的两面（如图3所示）。所述的绑带支撑层2缝合在主体外层和内衬之间且分别穿过衣服本体1对应人体的双肩、胸背、腰腹以及双胯的部位，衣服本体1对应人体双胯部位的绑带支撑层2外露并在该外露端安装固定扣3，用于套在人体的大腿上；绑带支撑层2在衣服本体1对应人体双肩、腰腹部位分别局部露出主体外层用以缝合外挂式挂环4（如图4所示），绑带支撑层2在衣服本体1对应人体胸、腰腹前部部位中间露出并在该中间露出端设有可调松紧带5（如图5所示），通过可调松紧带5与固定扣3连接，可通过固定扣调节尺寸，以适应不同胖瘦体型人使用。

如图8、图9、图1所示，本发明还可附加儿童救生衣6，该儿童救生衣6的肩部和腰部皆设有绑带61、62并通过拉链63扣接，在绑带61、62上挂接有挂钩71、72，肩部的挂钩71可挂接在衣服本体1肩部的挂环4上，腰部的挂钩72可挂接在衣服本体1腰部的挂环4上，以便穿戴该儿童救生衣6的儿童可挂接在穿戴本发明的成年人逃生。

如图6、图7所示，是本发明一种可外挂绳索的应急救生衣的第二个实施例，其结构与第一个实施例基本相同，所不同的是：所述的衣服本体1’设有帽子11’，该帽子11’的面部位置设有带拉链12’的透明面罩13’，该拉链12’为一体式拉链12’，衣服本体1’正面的拉链12’可以拉到帽子11’顶部，将衣服本体1’帽子11’关闭，用以短时间应急使用，可以短时间躲避浓烟毒烟，帽子11’上的透明窗口让使用者可以正常使用。

需要说明的是，本发明的衣服本体1 材料采用的是阻燃 隔热 的材质，如：杜邦 Nomex 品牌阻燃纤维，具有较好的阻燃和热防护性能，其制成的阻燃服性能不会因为洗涤而降低，可以最轻质的服装提供最高水平的防护，具有很好的吸湿、排湿和透气的性能，因此令穿着者有很好的舒适感，非常适用于火灾现场的使用。

本发明的使用方法：

将衣服本体1穿在使用者身上，拉起衣服本体1上的拉链12，将对应衣服本体1人体双胯部位的绑带支撑层2的外露端通过固定扣3扣接，将对应衣服本体1人体双胯部位的绑带支撑层2套在使用者的大腿上并通过固定扣3扣接。根据需要将外挂式挂环扣合在逃生绳索上，就可用以逃生。

如图10-图12所示，是本发明防护手套6的第一个实施例，包括袖子1A、可拉伸布条2A、护手3A、手套4A、手套收纳袋5A、拉伸牵引条6A和魔术贴71A、72A。

所述的手套收纳袋5A缝制在袖子1A内且位于袖子1A的口部。所述的手套4A为无指头的手套

所述的护手3A固定在手套4A的顶面，手套4A的内端通过可拉伸布条5A与袖子1A内侧壁连接，手套4A连同固定其上的护手3A、固定其内端的可拉伸布条5A一起套置在手套收纳袋内6A。

所述的拉伸牵引条6A的内端与手套4A或护手3A的外端连接，拉伸牵引条6A的外端设有魔术贴71A，该魔术贴71A可与设置在袖子1A口部外壁上的魔术贴72A贴合。

如图13-图15所示，是本发明防护手套6的第二个实施例，包括袖子1B、可拉伸布条2B、护手3B、手套4B、手套收纳袋5B、拉伸牵引条6B和魔术贴71B、72B， 拉伸牵引条6B的外端设有魔术贴71B，该魔术贴71B可与设置在袖子1B口部外壁上的魔术贴72B贴合；其结构与第一个实施例基本相同，所不同的是：所述的手套4B为具有五个指头的手套4B。

本发明防护手套的使用方法：

如图16所示，手10B套入袖子1B；

如图17所示，将魔术贴71B与72B分离，撕开拉伸牵引条6B；

如图18所示，通过拉伸牵引条6B拉出手套4B；

如图19所示，将手套4B展开；

如图20所示，手10B套入手套4B内。

本发明的重点就在于：绑带支撑层缝合在衣服本体上。

以上所述，仅为本发明较佳实施例而已，绑带支撑层在衣服本体上的布置方式可有多种，故不能以此限定本发明实施的范围，即依本发明申请专利范围及说明书内容所作的等效变化与修饰，皆应仍属本发明专利涵盖的范围内。
