一种智能消防栓的制作方法

本发明涉及消防设备领域，具体为一种智能消防栓。

背景技术：

消防栓主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火，所以，室内外消防栓系统也是扑救火灾的重要消防设施之一，消防栓根据使用场景不同分为室内消防栓、室外消防栓、旋转消防栓、地下消防栓、地上消防栓、双口双阀消防栓和室外直埋伸缩式消防栓，而随着社会的高速发展，人们对消防系统的意识要求越来越强。目前在生活生产中安装救火消防栓已经普及，在一定程度上起了很大作用，及时制止了火灾事故的扩大，降低了生命及财产的损失，但也存在着一些无法解决的问题，现在消防栓在需要使用时，打开阀顶部的旋转把手，在出水口上连接水管，放出所需水量。但现实生活中，很多消防栓处于没水、或者水压不够的情况，而这样往往会造成错过救火时机，导致重大损失。而现有在农村、城市中安装的消防栓数量巨大，定期无目标的排查又是很大的工作量，浪费人力物力。

技术实现要素：

有鉴于此，本发明通过在消防栓上设置水压传感器和集成块，实时监测消防栓水压，并且通过发射器把水压数据及时发出，让每个消防栓的实时数据能在数据库中及时体现，有异常即可警报，并且通过发射器可及时通知管理人员前去排查维修，避免因救火时消防栓没水，或水压过低情况的出现。

为实现上述目的，本发明采用以下技术方案：

一种智能消防栓，其包括，阀、槽体、水压传感器、集成块、发射器、显示器、显示屏、报警器、接收器、出水口、入水口，所述阀的底部设置有入水口，阀的一侧设置有出水口和槽体，所述阀与槽体连接处还设置有水压传感器，所述水压传感器用于实时检测水压，并且就水压数据实时传输至集成块，所述水压传感器由水压传感器芯体、膜片和电路板组成，所述集成块设置在槽体内，所述集成块上设置有发射器、接收器和显示器，所述显示器上设置有单片机、显示屏和报警器，所述水压传感器与集成块电连接，所述水压传感器、集成块均与电源电连接。

进一步地，所述报警器为声光报警器。

进一步地，所述槽体的一侧面上设置有高强度透明玻璃，用于直观直接查看显示屏的显示数据。

进一步地，所述槽体的一侧面上设置有开口门，用于维修人员打开槽体维修或者更换电部件。

进一步地，所述阀可以拆分为阀上部、阀底座，所述阀底座一侧连接有所述槽体。

本发明中，所述电源是为各电部件提供电能的总线，所述电源可以是外接电源。

本发明中，所述集成块是发射器、接收器和显示器的集成电路，集成块是集成电路的实体，集成电路是一种电路形式，而集成块则是集成电路的实物反映。

本发明中，所述水压传感器芯体通常选用扩散硅，工作原理是被测水压的压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，使水压传感器上电路板的电阻值发生变化，同时电路板对应的电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。

本发明中，所述槽体用于容纳各电部件，所述发射器用于将水压传感器的检测数据发送至云端消防大数据库中，所述显示屏用于显示水压传感器检测到的水压数据，所述报警器用于在水压传感器检测到水压过低或没水时，报警器发出提示，所述接收器用于接收通信公司的信号，连接到互联网上，使得水压传感器检测到水压数据通过网络，利用发射器发送至针对消防栓水压数据建立的云端消防大数据库中。

本发明中，报警器的工作原理是通过在单片机中设定报警数值，水压传感器将检测到的水压数据，通过单片机处理转化为数值后与单片机设定的报警数值对比，如果数值低于报警预先设定值，则报警器发出声光警报信号。

本发明中，所述阀可以拆分为阀上部、阀底座，所述阀底座一侧连接有所述槽体。在对现有消防栓更新换代时，只需在原消防栓底部安装阀底座，便可将水压传感器以及槽体内的集成块加设在消防栓上，实现实时监控水压数据。

本发明的整体工作原理是通过水压传感器检测每个消防栓的水压数据，水压传感器把检测数据传输至集成块，经集成块上的单片机转换后在显示器的显示屏上显示，同时检测数据与单片机中设定的报警数值对比，如果数值低于报警预先设定值，则报警器发出声光警报信号，同时通过接收器接收通信公司的信号，连接到互联网上，联网后，消防栓水压数据通过发射器也可直接发送至管理人员的手机等显示终端上，提醒管理人员前去排查维修，在一般的公共场所水压0.1MPa，人员密集的场所0.13MPa，其他场所0.07MPa，针对不同场所的消防栓在单片机上设置不同的报警数值，可满足不同使用场景的消防栓；消防栓集成块上的接收器用于接收通信公司的信号，连接到互联网上，再将检测的水压数据通过发射器发送至针对消防栓水压数据建立的云端消防大数据库中，消防管理人员可通过手机、电脑等显示终端登录云端消防大数据库查看任一消防栓的水压数据。

本发明的有益效果是：本发明通过在消防栓上设置水压传感器和集成块，实时监测消防栓水压，并且把水压数据通过发射器及时发出，让每个消防栓的实时数据能在数据库中及时体现，有异常即可警报，并且通过发射器可及时通知管理人员前去排查维修，避免因救火时消防栓没水，或水压过低情况的出现导致重大损失，把事故消灭在萌芽之中，给社会带来和谐、安全，并且更方便，也更人性化，同时节省人力物力。

附图说明

图1为本发明的剖面结构示意图。

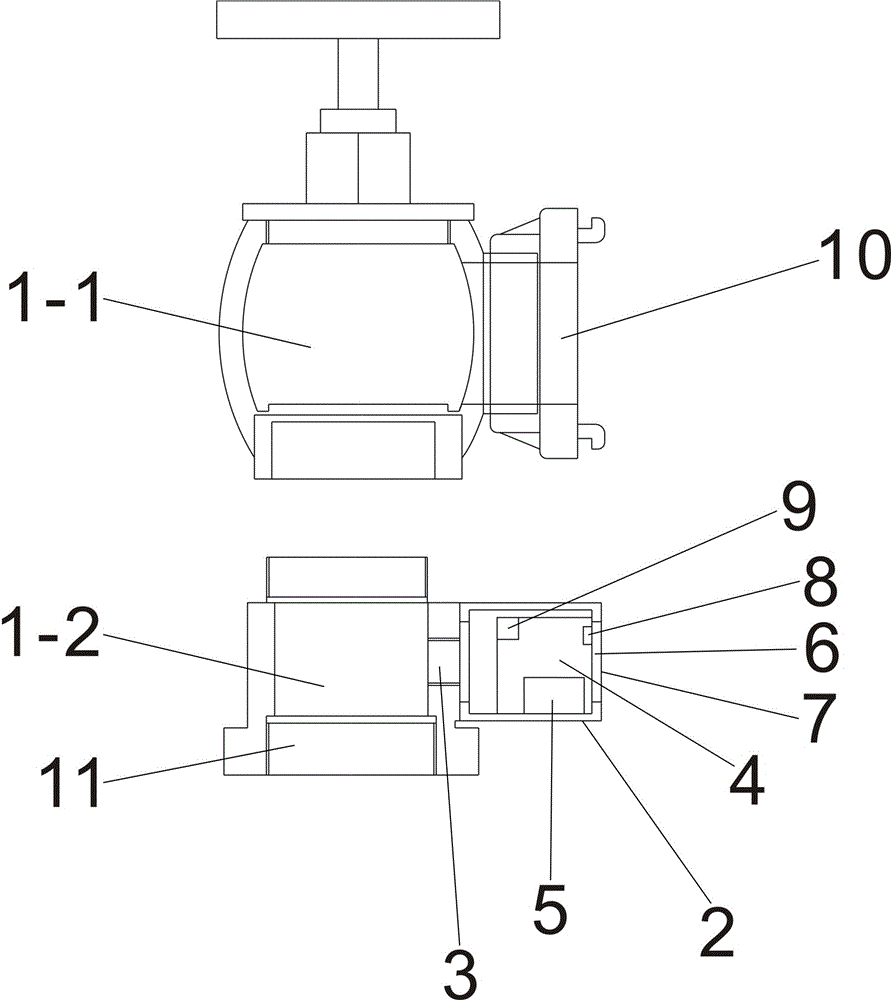

图2为本发明的阀拆分时的结构示意图。

图中：1、阀；1-1、阀上部；1-2、阀底座；2、槽体；3、水压传感器；4、集成块；5、发射器；6、显示器；7、显示屏；8、报警器；9、接收器；10、出水口；11、入水口。

具体实施方式

为了使本技术领域的人员更好的理解本申请中的技术方案，下面将结合附图和实施例来对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请的一部分实施例，基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。

如图1所示，一种智能消防栓，其包括，阀1、槽体2、水压传感器3、集成块4、发射器5、显示器6、显示屏7、报警器8、接收器9、出水口10、入水口11，所述阀1的底部设置有入水口11，阀1的一侧设置有出水口10和槽体2，所述阀1与槽体2连接处还设置有水压传感器3，所述水压传感器3用于实时检测水压，并且就水压数据实时传输至集成块4，所述水压传感器3由水压传感器芯体、膜片和电路板组成，所述集成块4设置在槽体2内，所述集成块4上设置有发射器5、接收器9和显示器6，所述显示器6上设置有单片机、显示屏7和报警器8，所述水压传感器3与集成块4电连接，所述水压传感器3、集成块4均与电源电连接。

进一步地，所述报警器8为声光报警器。

进一步地，所述槽体2的一侧面上设置有高强度透明玻璃，用于直观直接查看显示屏7的显示数据。

进一步地，所述槽体2的一侧面上设置有开口门，用于维修人员打开槽体2维修或者更换电部件。

进一步地，如图2所示，所述阀1可以拆分为阀上部1-1、阀底座1-2，所述阀底座1-2一侧连接有所述槽体2。

本发明中，所述电源是为各电部件提供电能的总线，所述电源可以是外接电源。

本发明中，所述集成块4是发射器5、接收器9和显示器6的集成电路，集成块4是集成电路的实体，集成电路是一种电路形式，而集成块4则是集成电路的实物反映。

本发明中，所述水压传感器芯体通常选用扩散硅，工作原理是被测水压的压力直接作用于传感器的膜片上，使膜片产生与水压成正比的微位移，使水压传感器3上电路板的电阻值发生变化，同时电路板对应的电子线路检测这一变化，并转换输出一个相对应压力的标准测量信号。

本发明中，所述槽体2用于容纳各电部件，所述发射器5用于将水压传感器3的检测数据发送至云端消防大数据库中，所述显示屏7用于显示水压传感器3检测到的水压数据，所述报警器8用于在水压传感器3检测到水压过低或没水时，报警器8发出提示，所述接收器9用于接收通信公司的信号，连接到互联网上，使得水压传感器3检测到水压数据通过网络，利用发射器9发送至针对消防栓水压数据建立的云端消防大数据库中。

本发明中，报警器8的工作原理是通过在单片机中设定报警数值，水压传感器3将检测到的水压数据，通过单片机处理转化为数值后与单片机设定的报警数值对比，如果数值低于报警预先设定值，则报警器8发出声光警报信号。

本发明中，所述阀1可以拆分为阀上部1-1、阀底座1-2，所述阀底座1-2一侧连接有所述槽体2，在对现有消防栓更新换代时，只需在原消防栓底部安装阀底座1-2，便可将水压传感器3以及槽体2内的集成块4加设在消防栓上，实现实时监控水压数据。

本发明的整体工作原理是通过水压传感器3检测每个消防栓的水压数据，水压传感器3把检测数据传输至集成块4，经集成块4上的单片机转换后在显示器6的显示屏7上显示，同时检测数据与单片机中设定的报警数值对比，如果数值低于报警预先设定值，则报警器8发出声光警报信号，同时通过接收器9接收通信公司的信号，连接到互联网上，联网后，消防栓水压数据通过发射器9也可直接发送至管理人员的手机等显示终端上，提醒管理人员前去排查维修，在一般的公共场所水压0.1MPa，人员密集的场所0.13MPa，其他场所0.07MPa，针对不同场所的消防栓在单片机上设置不同的报警数值，可满足不同使用场景的消防栓；消防栓集成块4上的接收器9用于接收通信公司的信号，连接到互联网上，再将检测的水压数据通过发射器5发送至针对消防栓水压数据建立的云端消防大数据库中，消防管理人员可通过手机、电脑等显示终端登录云端消防大数据库查看任一消防栓的水压数据。

本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。
