一种机械式消防栓的制作方法

本发明涉及机械技术领域，具体为一种机械式消防栓。

背景技术：

我国专利号CN201220291892.1公布了一种消防栓栓体，栓体由分别制成的筒体、收缩筒、端头和安装法兰焊接成一体；筒体上的扣爪端口焊接一段安装座直管，安装座直管与连接水带的内扣式接口焊接；筒体上的吸水端口焊接一段连接管，连接管设有与消防车吸水管连接的外螺纹。栓体的构件包括栓体与内扣式接口以焊接方式连成整体，与现有消防栓栓体相比，内腔具有相同的容纳空间和相同的固定水阀、连接消防水带的功能，但是因各部分构件连接方式不同，内扣式接口不容易被盗走。

很明显，上述装置中各个部件之间均通过螺纹连接，由于消防栓必须具备高压水流的因素，所以在未使用时，消防栓内部的水压比较大，而又因为用于关闭水流的阀门通过螺纹结构和水压的压力抵消，从而关闭，而螺纹结构是通过螺纹牙实现的，螺纹牙在长时间的浸泡在水中和裸露在空气中，很容易引起生锈和变形的现象，一旦出现该种情况，由于一些部件是设置在整体部件中，整体部件将直接报废，所以该装置使用寿命低。

技术实现要素：

本发明的目的在于提供一种机械式消防栓，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种机械式消防栓，包括空心壳体和固定在所述空心壳体底部中心的安装壳体，所述安装壳体的外表面固定多组限位板，所述安装壳体内部的中心设有连通结构，所述安装壳体的底部的中心设有第一螺纹结构，所述空心壳体的内部设有位于下部的积水空间，且所述积水空间连通所述连通结构，所述空心壳体的内部设有位于上部的集气空间，所述空心壳体的外表面固定一组连接壳体，所述连接壳体的内部设有连通积水空间的连通结构，所述连接壳体端部的中心设有第二螺纹结构，所述积水空间的内部放置一组副活塞，所述副活塞的顶部的中心设有一组贯穿所述空心壳体内部结构的活塞杆，所述活塞杆在位于集气空间的一端固定一组主活塞，所述空心结构的内部在位于集气空间的上方设有冲压空间，所述空心壳体的内部设有连通所述集气空间和冲压空间的通孔结构，所述通孔结构的内部设有单向阀，所述冲压空间的内部放置一组手动活塞，所述手动活塞的顶部的中心固定一组贯穿所述空心壳体的连接杆，所述连接杆在位于空心壳体上方的一端通过铰链连接一组压杆，所述压杆的一端通过另一组铰链连接一组固定在所述空心壳体顶部的固定杆，所述空心壳体的外部设有一组控制壳体，所述控制壳体的内部设有连通所述冲压空间的空心结构，所述空心结构的内部放置一组永磁体，所述控制壳体的内部固定一组外部缠绕有线圈的铁芯，所述控制壳体的端部固定一组接线柱，所述接线柱的控制输出端通过导线连接所述线圈的控制输入端。

作为优选，所述第一螺纹结构和排水管道连接口中的内螺纹相啮合。

作为优选，所述第二螺纹结构和消防软管中的内螺纹相啮合。

作为优选，所述主活塞和副活塞的侧面设有活塞套。

作为优选，所述单向阀的进气端位于所述手动活塞的一侧。

作为优选，所述铰链为角度旋转式结构。

作为优选，所述固定杆距离所述连接杆的距离小于所述连接杆距离所述压杆无连接一端的端部的距离。

作为优选，所述永磁体为钕铁硼永磁体。

与现有技术相比，本发明的有益效果是：

本发明通过空气作为介质，实现阀门的开和关，不会发生部件变形和生锈的现象，从而提高该装置的整体使用手民，此外，该装置中用于补充空气压力的装置包括手动结构和电动结构，提高了该装置在动力上的多样化。

附图说明

图1为本发明一种机械式消防栓的结构示意图；

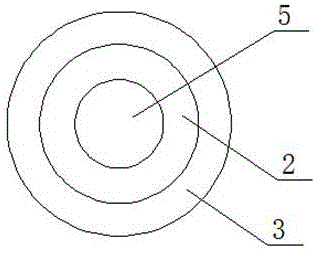

图2为本发明一种机械式消防栓安装壳体的横截面的结构示意图；

图3为本发明一种机械式消防栓中铁芯的俯视结构示意图。

图中：1，空心壳体、2，安装壳体、3，限位板、4，第一螺纹结构、5，连通结构、6，积水空间、7，集气空间、8，冲压空间、9，通孔结构、10，单向阀、11，控制壳体、12，线圈、13，导线、14，接线柱、15，空心结构、16，永磁体、17，手动活塞、18，连接杆、19，铰链、20，固定杆、21，压杆、22，主活塞、23，活塞套、24，活塞杆、25，副活塞、26，连接壳体、27，第二螺纹结构。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1、图2和图3，本发明提供的一种实施例：一种机械式消防栓，包括空心壳体1和固定在所述空心壳体1底部中心的安装壳体2，所述安装壳体2的外表面固定多组限位板3，所述安装壳体2内部的中心设有连通结构5，所述安装壳体2的底部的中心设有第一螺纹结构4，所述空心壳体1的内部设有位于下部的积水空间6，且所述积水空间6连通所述连通结构5，所述空心壳体1的内部设有位于上部的集气空间7，所述空心壳体1的外表面固定一组连接壳体26，所述连接壳体26的内部设有连通积水空间6的连通结构5，所述连接壳体16端部的中心设有第二螺纹结构27，所述积水空间6的内部放置一组副活塞25，所述副活塞25的顶部的中心设有一组贯穿所述空心壳体1内部结构的活塞杆24，所述活塞杆24在位于集气空间7的一端固定一组主活塞22，所述空心结构1的内部在位于集气空间7的上方设有冲压空间8，所述空心壳体1的内部设有连通所述集气空间7和冲压空间8的通孔结构9，所述通孔结构9的内部设有单向阀10，所述冲压空间8的内部放置一组手动活塞17，所述手动活塞17的顶部的中心固定一组贯穿所述空心壳体1的连接杆18，所述连接杆18在位于空心壳体1上方的一端通过铰链19连接一组压杆21，所述压杆21的一端通过另一组铰链19连接一组固定在所述空心壳体1顶部的固定杆20，所述空心壳体1的外部设有一组控制壳体11，所述控制壳体11的内部设有连通所述冲压空间8的空心结构15，所述空心结构15的内部放置一组永磁体16，所述控制壳体11的内部固定一组外部缠绕有线圈12的铁芯11，所述控制壳体11的端部固定一组接线柱14，所述接线柱14的控制输出端通过导线13连接所述线圈12的控制输入端。

所述第一螺纹结构4和排水管道连接口中的内螺纹相啮合，实现固定时部件之间的连接；所述第二螺纹结构27和消防软管中的内螺纹相啮合，实现使用时，管道之间的连接；所述主活塞22和副活塞25的侧面设有活塞套23，防止空气通过部件之间的缝隙外泄；所述单向阀10的进气端位于所述手动活塞17的一侧，实现空气的单向流动，防止空气外泄；所述铰链19为角度旋转式结构，实现压杆21的自由旋转；所述固定杆20距离所述连接杆18的距离小于所述连接杆18距离所述压杆21无连接一端的端部的距离，形成杠杆原理，从而减少每次施压时需要的劳动强度；所述永磁体16为钕铁硼永磁体，该种材料的永磁体16磁性和力学性能更佳。

具体使用方式：本发明工作中，将安装壳体2安装在地面内部，并且使得多组限位板3买入地面，起到有效的限位和固定作用，再将出水管道的接口端通过第一螺纹结构4连接安装壳体2，当需要关闭时，手动式：反复按压压杆21，此时，手动活塞17不断挤压空气，将空气挤压到集气空间7的内部，由于单向阀10的存在，使得位于集气空间7内部的空气形成密封区间，从而对主活塞22进行挤压，进而带动副活塞15向下移动，堵住位于连接壳体26内部的连通结构5，从而实现水流的关闭；电动式：通过接线柱14向线圈12的内部不断注入定量和定向的电流，并且不断的改变电流的方向，由于电磁转化原理，铁芯11会产生磁极不同的磁场，进而带动永磁体16不断的反复运动，将空气挤压到集气空间7的内部，由于单向阀10的存在，使得位于集气空间7内部的空气形成密封区间，从而对主活塞22进行挤压，进而带动副活塞15向下移动，堵住位于连接壳体26内部的连通结构5，从而实现水流的关闭，当需要开启时，将连接壳体26通过第二螺纹结构27连接消防软管，通过排气阀门28将内部的空气排出，在水压的影响下，副活塞25上移，水流便可以通过连接壳体26正常流出。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
