一种具有防撞检测的智能消防栓的制作方法

本实用新型涉及消防栓技术领域，具体为一种具有防撞检测的智能消防栓。

背景技术：

消防栓为一种固定式消防设施，消防栓主要供消防车从室外消防给水管网取水实施灭火，也可以连接水带水枪直接进行灭火，在日常生活中非常普遍常见，是扑救火灾的重要消防设施，室外消防栓多数安装在一些路口，靠近人们生活区，这样方便在发生火灾时可以及时进行灭火，但是安装在人们生活区，因为人流量大，经常出现被车辆撞坏，损坏率高，需要及时进行抢修，给工人带来了负担，且造成财产损失。

技术实现要素：

本实用新型的目的在于提供一种具有防撞检测的智能消防栓，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有防撞检测的智能消防栓，包括底座、主体外壳、外端盖开关、防锈保护层、消防栓水阀、消防栓上端防护罩和水流量表，所述底座下侧安装有进水口，且进水口左侧安装有固定螺丝孔，所述主体外壳左侧安装有铁链连接架，且铁链连接架左侧安装有外端盖连接铁链，所述外端盖开关右侧安装有出水口外端盖，且出水口外端盖右侧安装有出水口，所述消防栓水阀右侧安装有水阀开关，所述消防栓上端防护罩下 侧安装有报警器，所述防锈保护层表面安装有PLC控制箱，且PLC控制箱表面安装有橡胶防水保护层，所述水流量表上侧安装有水压表。

优选的，所述铁链连接架上侧安装有流量检测器。

优选的，所述消防栓上端防护罩下侧安装有光感应报警灯。

优选的，所述消防栓水阀上侧安装有水压传感器。

优选的，所述报警器下侧安装有红外线感应器。

与现有技术相比，本实用新型的有益效果是：该具有防撞检测的智能消防栓，通过安装有红外线感应器和光感应报警灯，当附近有车辆接近时，红外线感应器就会感应到，报警器就会报警，提醒靠近的车辆，防止发生碰撞，夜间时，光感应报警灯就会开始闪光，提醒过往的车辆，防止因为夜间视线不好对消防栓发生碰撞，造成损坏，且本实用新型通过安装有防锈保护层，即使在外界日晒雨淋，也不会发生氧化生锈，造成损坏，延长使用寿命。

附图说明

图1为本实用新型一种具有防撞检测的智能消防栓结构示意图；

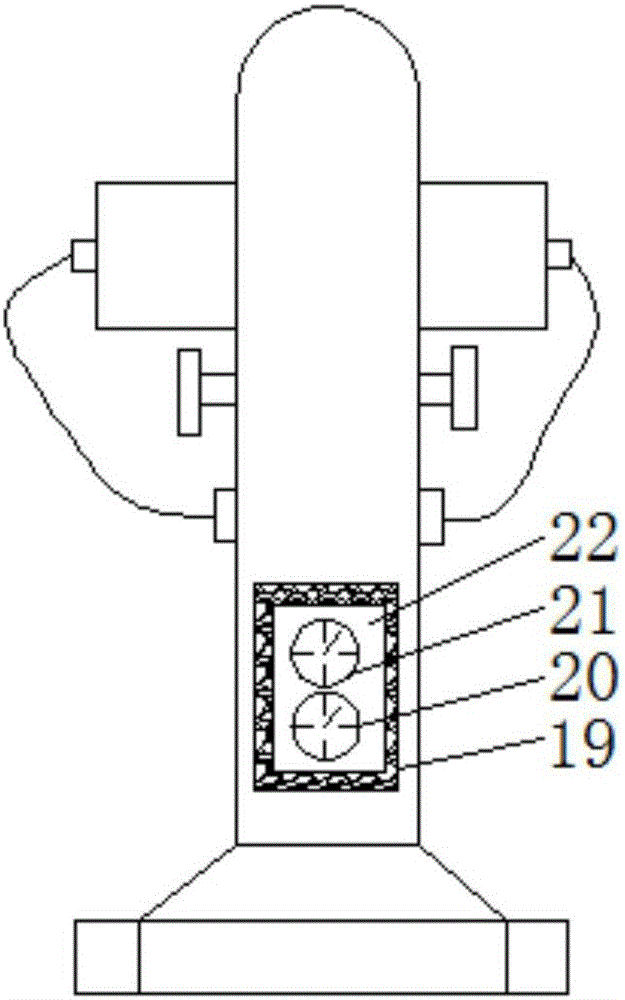

图2为本实用新型一种具有防撞检测的智能消防栓主视图。

图中：1-固定螺丝孔；2-进水口；3-底座；4-主体外壳；5-铁链连接架；6-外端盖连接铁链；7-流量检测器；8-出水口外端盖；9-外端盖开关；10-防锈保护层；11-出水口；12-红外线感应器；13-水阀开关；14-消防栓水阀；15-水压传感器；16-消防栓上端防护罩；17-报警器；18-光感应报警灯；19-橡胶防水保护层；20-水流量表；21-水压表；22-PLC控制箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种具有防撞检测的智能消防栓，包括底座3、主体外壳4、外端盖开关9、防锈保护层10、消防栓水阀14、消防栓上端防护罩16和水流量表20，底座3下侧安装有进水口2，且进水口2左侧安装有固定螺丝孔1，主体外壳4左侧安装有铁链连接架5，且铁链连接架5左侧安装有外端盖连接铁链6，外端盖开关9右侧安装有出水口外端盖8，且出水口外端盖8右侧安装有出水口11，消防栓水阀14右侧安装有水阀开关13，消防栓上端防护罩16下侧安装有报警器17，防锈保护层10表面安装有PLC控制箱22，且PLC控制箱22表面安装有橡胶防水保护层19，水流量表20上侧安装有水压表21，铁链连接架5上侧安装有流量检测器7，消防栓上端防护罩16下侧安装有光感应报警灯18，消防栓水阀14上侧安装有水压传感器15，报警器17下侧安装有红外线感应器12。

工作原理：当使用该具有防撞检测的智能消防栓时，先通过外端盖开关9打开出水口外端盖8，将水管接入出水口11上，通过水阀开关13打开消防栓水阀14，水就会从消防栓进入水管中，红外线感 应器12会感应附近车辆的靠近，当有车靠近时，红外线感应器12就会感应到，报警器17开始报警，夜晚时，光感应报警灯就会打开，提醒过往的车辆，防止发生碰撞，水压传感器15会检测消防栓内水压值和流量检测器7会检测用水流量，并且在水流量表20和水压表21中显示出来。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
