免压隔震式灭火器的制作方法

本实用新型涉及手提灭火器，尤其涉及一种免压隔震式灭火器。

背景技术：

灭火器是一种可携式灭火工具。灭火器内放置化学物品，用以救灭火灾。灭火器是常见的防火设施之一，存放在公众场所或可能发生火灾的地方，不同种类的灭火筒内装填的成分不一样，是专为不同的火警而设。灭火器的种类很多，按其移动方式可分为：手提式和推车式。在中国专利申请号为2011100330994，公布日为2011年5月25日、名称为“手提式细水雾灭火器”的专利文件中公开了一种手提式灭火器。手提式灭火器包括储存筒、设置于储存筒的阀门、开启把手和保险销。阀门包括阀体和可伸缩地设置于阀体的阀杆，阀体设有出口，出口中连接有喷射软管，喷射软管的出口端设有喷嘴，开启把手包括上手柄和下手柄，下手柄同阀体固接在一起，下手柄设有下插孔，上手柄通过铰轴同阀体铰接在一起，上手柄设有可同下插孔对齐的上插孔，阀杆的上端部位于上手柄和下手柄之间。不使用时，插销同时插在上插孔和下插孔中，使得上手柄不能够下压而去挤压阀杆。使用时，线拔出插销，一手握住开启把手，另一手握在喷射软管前端的喷嘴处，使喷嘴对齐燃烧处，用力握紧上下手柄而使得上手柄转动而合拢到下手柄上，上手柄转动合拢的过程中挤压阀杆而使得阀门开启，从而使储存筒中的灭火剂喷出。现有的手提式灭火器存在以下不足：拔出插销后，需要使用者给予一个持续的按压上手柄的力才能使灭火器进行持续喷射，导致使用时十分费力，不利于使用者长时间地进行灭火作业；连接上手柄的铰轴是通过铆接而在铰轴的两端都形成挡接头来防止铰轴脱落的，因此拆卸上手柄时不便。

技术实现要素：

本实用新型提供了一种拔出插销后无需按压住上手柄也能进行喷射、拆卸上手柄时方便的免压隔震式灭火器，解决了现有的手提灭火器需要使用者给予一个持续的按压上手柄的力才能持续喷射而导致的使用费力和拆卸上手柄不便的问题。

以上技术问题是通过下列技术方案解决的：一种免压隔震式灭火器，包括储存筒、下手柄、上手柄和连接于储存筒的阀门，所述阀门包括设有流道的阀体、开合流道的阀芯和驱动阀芯的阀杆，所述流道设有进口和出口，所述进口同所述储存筒对接在一起，所述下手柄同所述阀体固接在一起，所述上手柄通过铰轴同所述阀体铰接在一起，所述阀杆的上端部位于上手柄和下手柄之间，其特征在于，还包括阀门关闭机构，所述阀门还包括驱动所述阀芯开启的开阀弹簧，所述阀门关闭机构包括设置于所述上手柄的上插孔、设置于所述下手柄的下插孔和同时穿设在上插孔与下插孔内而驱动上手柄按压于所述阀杆上端而使得阀门处于关闭状态的插销，所述铰轴一端设有挡接头、另一端螺纹连接有止脱止脱螺母。当插销拔出后，则在开阀弹簧的作用下，阀杆上移而使得阀芯失去对流道的封闭作用，此时阀开启，储存筒内的灭火剂经过流道流向手提灭火器的喷射管而从喷头中喷出，从而无需人力持续按压也能够使得灭火器保持在开启状态。当插销同时穿设于上插孔和下插孔内时，上手柄下压阀杆，阀杆驱动阀芯封闭住流道而使得阀门处于关闭状态。铰轴仅一端设置挡接头、另一端螺纹连接止脱螺母而防止铰轴脱落，拆卸上手柄时只需要拧下止脱螺母、然后拔出插销即可，因此拆卸上手柄时方便。

作为优选，所述下手柄设有下定位块，所述上手柄设有同所述下定位块抵接在一起时而使得上插孔与下插孔对齐的上定位块。能够方便地时下插孔和上插孔对齐，从而提高了开阀时的方便性。

作为优选，所述上插孔设置在所述上定位块上，所述下插孔设置在所述下定位块上。插上插销时的方便性好。

作为优选，所述储存筒的底部设有橡胶防腐垫。能够防止本实用新型搁置在地面上时受潮腐烂。

作为优选，所述止脱螺母的内周面上设有沿止脱螺母轴向延伸的沟槽，所述沟槽贯穿所述止脱螺母的螺纹。假如止脱螺母和铰轴的连接的螺纹生锈或有杂物，那么在拧动止脱螺母的过程中，锈等杂物会被排挤到沟槽内，而不会卡死在止脱螺母与铰轴的螺纹之间影响螺纹按照正常的轨迹运动、从而导致滑丝的现象发生，拧紧止脱螺母前，可在沟槽内滴一些润滑油，当止脱螺母拧接到铰轴上后，多余的润滑油会被储存在沟槽内，起到持久润滑的功能，就算时间长后螺纹生锈，但只要螺纹间稍稍错开一点位置，储存在沟槽内的润滑油又能对螺纹进行润滑，使螺纹能轻松的拧开，不至于滑丝，同时因设计有沟槽，破坏了螺纹的连续性，这样止脱螺母也不易松动，止脱作用更好。

作为优选，所述沟槽为“V”形槽。当止脱螺母拧在螺栓上时，沟槽与螺栓上的螺纹的接触线为斜线，转动时，沟槽的边缘对螺纹上的锈与杂物的刮除效果好，使得止脱螺母与悬挂螺栓之间更不易滑丝。

作为优选，所述沟槽的开口角为20°到60°。既能够保证有足够的纳污能力，有能够保证罗牙又足够的强度。

作为优选，所述沟槽的槽壁上设有刃。能够提高止脱螺母转动时对螺纹上的锈与杂物的刮除效果。

本实用新型具有下述优点：当插上插销后阀门能够自动开启且保持在开启状态，无需人力持续地按压上手柄也能够使阀门保持在开启状态而进行喷射，使用时省力；拆卸下上手柄时方便。

附图说明

图1为本实用新型的结构示意图。

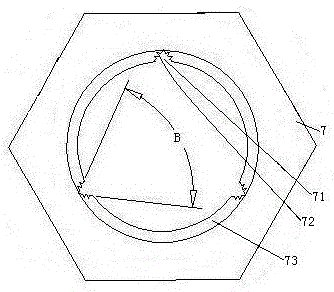

图2为止脱螺母的轴向示意图。

图中：储存筒1、橡胶防腐垫11、阀门2、阀体21、阀芯22、阀杆23、开阀弹簧24、流道25、进口251、出口252、下手柄3、下定位块31、上手柄4、铰轴41、挡接头411、上定位块42、下翻边43、阀门关闭机构5、上插孔51、下插孔52、插销53、喷射软管6、喷头61、止脱螺母7、沟槽71、刃72、螺纹73、沟槽的开口角B。

具体实施方式

下面结合附图与实施例对本实用新型作进一步的说明。

参见图1，一种免压隔震式灭火器，包括储存筒1、阀门2、下手柄3、上手柄4和阀门关闭机构5。

储存筒1为圆筒形。储存筒1的底部设有橡胶防腐垫11。

阀门2包括阀体21、阀芯22、阀杆23和开阀弹簧24。阀体21固定在储存筒1的上端。阀体21设有流道25。流道25设有进口251和出口252。进口251同储存筒1对接在一起。出口252密封对接有喷射软管6。喷射软管6的出口端设有喷头61。阀芯22用于控制流道25的通断。阀杆23的下端同阀芯22固接在一起。阀杆23的上端伸出阀体21。阀杆23的上端部位于上手柄4和下手柄3之间。开阀弹簧24为螺旋压缩弹簧。

下手柄3同阀体21固接在一起。下手柄3设有下定位块31。

上手柄4通过铰轴41同阀体21铰接在一起。上手柄4设有上定位块42。上定位块42设有下翻边43。铰轴41的一端设有挡接头411、另一端螺纹连接有止脱止脱螺母7，二防止铰轴轴向脱落而导致上手柄4同阀体21分离。

阀门关闭机构5包括上插孔51、下插孔52和插销53。上插孔51设置在下翻边43上。下插孔52设置在下定位块31上。插销53同时穿设在上插孔51与下插孔52内。

参见图2，止脱螺母7的内周面上设有三条沟槽71，沟槽71沿止脱螺母的轴向延伸。沟槽71贯穿止脱螺母7上的所有的螺纹73。沟槽71均匀分布在止脱螺母7的内周面上，即沟槽71之间的夹角为120度。沟槽71为“V”形槽。沟槽的开口角B为20°到60°。沟槽71的槽壁上设有刃72。

拧上止脱螺母7时，为了下次取下方便，在止脱螺母7的螺纹孔段的内壁上涂上少量的润滑油，多余的润滑油会被刮到沟槽内，则此处储存的润滑油能在下次取下本止脱螺母时对螺纹起到良好的润滑作用，使得防滑丝效果会更好。

参见图1，使用时，当拔出插销53时，上手柄4失去对阀杆阀芯22、阀杆23的下压作用，开阀弹簧24释放弹力而驱动阀杆23上移，阀杆23驱动阀芯22上移使得阀芯22失去对流道25的封闭作用，储存筒1内的灭火剂经流道25而流向喷射软管6、最后从喷头61喷出。

本实用新型关闭的过程为：下压上手柄4，上手柄4以铰轴41为轴顺时针转动，当转动到上定位块42同下定位块31抵接在一起时上手柄4停止转动，此时上插孔51和下插孔52刚好对齐，然后将插销43同时插入到上插孔和下插孔中。上手柄4顺时针转动时下压阀杆23，阀杆23驱动阀芯22将流道25封闭着的同时开阀弹簧24储能。当转动到上插孔51和下插孔52刚好对齐时，阀芯2处于将流道25关闭住的位置。
