一种多功能消防柜的制作方法

本实用新型涉及消防设备领域，具体为一种多功能消防柜。

背景技术：

火灾伴随人类发展已经有百年甚至千年的历史，人类真正使用专业设备灭火却只有一百多年的历史，灭火设备也没有过革命性的改变，近几年通信技术及特种消防设备有了突飞猛进的发展，新的时代也需要我们更好的将其它领域先进技术应用到消防事业当中。

传统的消防柜功能较为简单，不能通过消防柜进行前期的火灾预警，以及后期的火灾现场侦查，使消防人员危险系数上升。

技术实现要素：

本实用新型的目的在于提供一种多功能消防柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能消防柜，包括柜体、侧板、顶盖和底座；所述柜体内部后壁上设置有挂杆；所述挂杆下方设置有隔板；所述底座上分别固定安装有救援灯座和第一固定支架，且救援灯座和第一固定支架上分别固定有救援灯和氧气面罩；所述第一固定支架一侧安放有防火手套；所述侧板内侧设置有第二固定支架，且第二固定支架上固定有水枪；所述侧板外侧通过紧固螺栓安装第三固定支架，且第三固定支架上固定有手提式灭火器；所述顶盖底部固定安装有中央控制器；所述顶盖上分别安装有警报装置、烟雾感应装置和高清摄像装置；所述柜体侧板外侧安装有太阳能充电板；所述柜体前表面通过转动连接件安装有防爆门；所述防爆门的一侧安装有保险锁。

优选的，所述挂杆上均匀悬挂有消防水带，且消防水带端部与水枪连接。

优选的，所述警报装置、烟雾感应装置、高清摄像装置和太阳能充电板 均与中央控制器电性连接。

优选的，所述救援灯座底部设置有充电装置，且充电装置与太阳能充电板电性连接。

优选的，柜体、高清摄像装置和太阳能充电板均采用防火材料制成。

与现有技术相比，本实用新型的有益效果是：本实用新型通过采用警报装置、烟雾感应装置和高清摄像装置，更有利于预防火灾，把控火灾，第一时间了解到火灾详情，并且本实用新型结构紧凑，安装有手提式灭火器，可以面对小面积火灾，扩大了本新型适用范围。

附图说明

图1为本实用新型内部结构图示意；

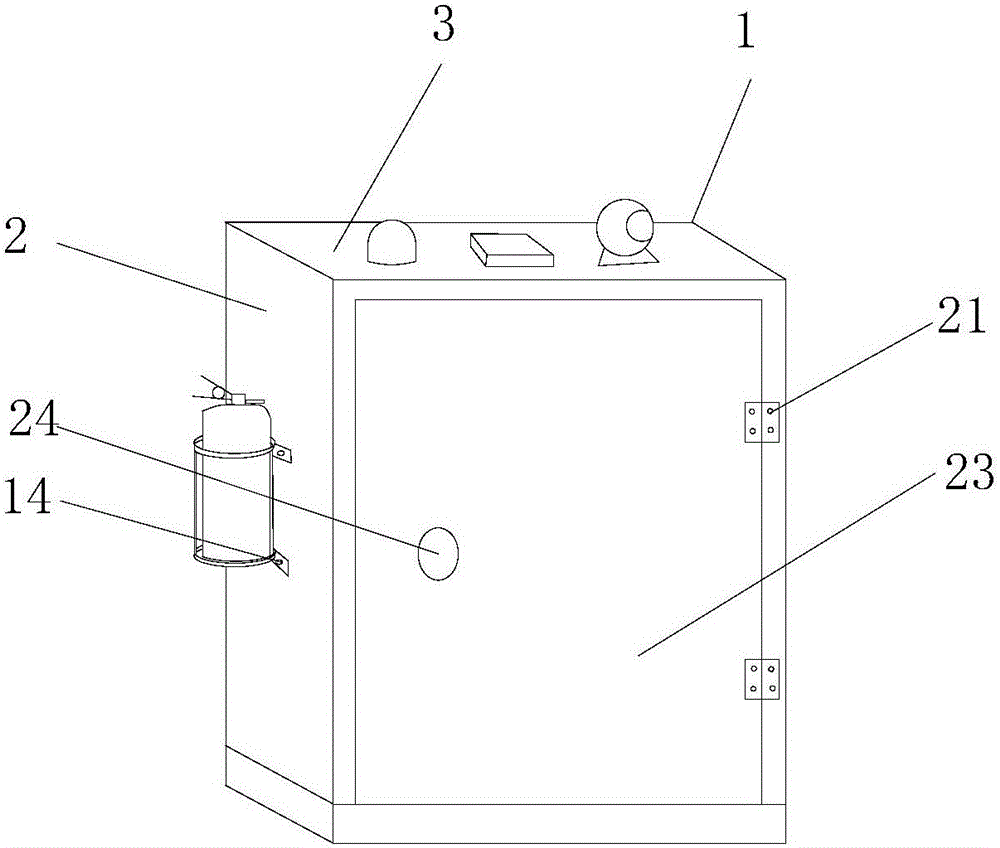

图2为本实用新型整体结构示意图。

附图标记中：1-柜体；2-侧板；3-顶盖；4-底座；5-挂杆；6-隔板；7-救援灯座；8-第一固定支架；9-救援灯；10-氧气面罩；11-防火手套；12-第二固定支架；13-水枪；14-紧固螺栓；15-第三固定支架；16-手提式灭火器；17-中央控制器；18-警报装置；19-烟雾感应装置；20-高清摄像装置；21-太阳能充电板；22-转动连接件；23-防爆门；24-保险锁；25-消防水带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种多功能消防柜，包括柜体1、侧板2、顶盖3和底座4；柜体1内部后壁上设置有挂杆5；挂杆5下方设置有隔板6；底座4上分别固定安装有救援灯座7和第一固定支架8， 且救援灯座7和第一固定支架8上分别固定有救援灯9和氧气面罩10；第一固定支架8一侧安放有防火手套11；侧板2内侧设置有第二固定支架12，且第二固定支架12上固定有水枪13；侧板2外侧通过紧固螺栓14安装第三固定支架15，且第三固定支架15上固定有手提式灭火器16；顶盖3底部固定安装有中央控制器17；顶盖3上分别安装有警报装置18、烟雾感应装置19和高清摄像装置20；侧板2外侧安装有太阳能充电板21；柜体1前表面通过转动连接件22安装有防爆门23；防爆门23的一侧安装有保险锁24。

挂杆5上均匀悬挂有消防水带25，且消防水带25端部与水枪13连接，当大面积火灾使，将消防水带25另一端连接消防栓，通过水枪13灭火。

警报装置18、烟雾感应装置19、高清摄像装置20和太阳能充电板21均与中央控制器17电性连接，太阳能充电板21给各个用电装置提供电量，通过中央控制器17来处理和搜集数据。

救援灯座7底部设置有充电装置，且充电装置与太阳能充电板21电性连接，可时时为救援灯9充电。

柜体1、高清摄像装置20和太阳能充电板21均采用防火材料制成，可在火灾时为救援人员提供更好的帮助。

工作原理：本实用新型通过太阳能充电板21为整套装置提供电源，烟雾感应装置19可检测空气中烟雾含量，当超标时，中央控制器17控制警报装置18工作，当火灾情况较为严重时，可通过高清摄像装置20来时时查看火灾情况，本新型适用于小面积火灾和大面积火灾，并且结构紧凑。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变 化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
