间距可调式空调滤芯组合模具的制作方法

本实用新型涉及一种模具，尤其涉及一种间距可调式空调滤芯组合模具。

背景技术：

众所周知，汽车空调滤清器是一种专门用于汽车室厢内空气净化的过滤器，能给车内乘用人员提供良好的空气环境，对保护车内人员的身体健康非常重要，现有滤芯的加工是先将滤纸折叠成型，然后用固定间距模具组装固定间距，模具由木板、塑料片、胶水组成，由于模具是固定的，不同间距有不同模具，所以模具数量比较多且模具材料是塑料片，时间长了会老化、变形，寿命很短。

本实用新型的目的在于为了克服现有技术不足而提供一种能减少模具数量、寿命长、基本不会损坏的间距可调式空调滤芯组合模具。其具体技术方案为：间距可调式空调滤芯组合模具包括螺丝杆、螺母、垫圈，数个铝片之间夹有垫片，铝片和垫片的下部设有两个平行的通孔，两根螺丝杆穿过重叠在一起的铝片及垫片的通孔，再通过螺母和垫圈固定连接。

从本实用新型的技术方案可以看出，由于通过螺母和垫圈装有数个铝片和垫片，所以能够通过改变垫片的厚度，来调整铝片之间的间距。。完全实现了本实用新型能减少模具数量、寿命长、基本不会损坏的发明目的。

附图说明

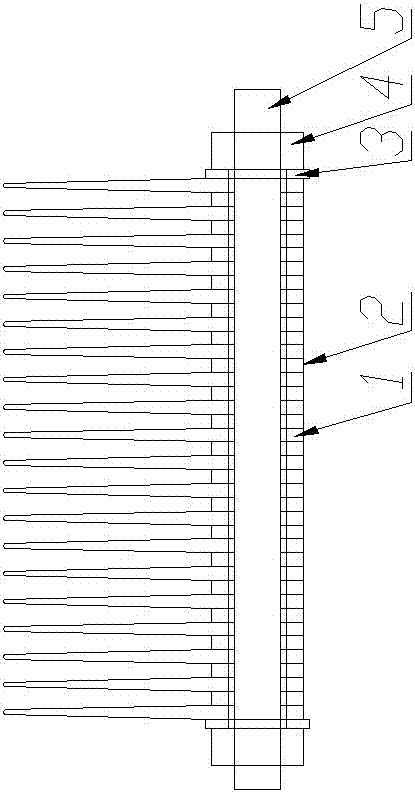

图1是本实用新型间距可调式空调滤芯组合模具的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详述：

实施例1、参见附图1，一种间距可调式空调滤芯组合模具，包括螺丝杆5、螺母4、垫圈3，数个铝片1之间夹有垫片2，铝片和垫片的下部设有两个平行的通孔，两根螺丝杆穿过重叠在一起的铝片及垫片的通孔，再通过螺母和垫圈固定连接。
