一种复摇机的加湿装置的制作方法

本实用新型涉及制丝生产技术领域，特别涉及一种复摇机的加湿装置。

背景技术：

复摇机是将蚕丝在缫丝机上收卷后获得的小盘真丝进行二次复卷从而获得更大盘连续的真丝的设备，该设备在工作工程需要根据真丝的含水量不同，先对放卷的真丝进行加湿，然后再对收卷的真丝进行干燥，其目的是使生丝成形良好，手触柔软，除去小丝片中的断头和疵点，使大丝片或筒装生丝达到一定的干燥程度和规格。在卷绕过程中若复摇机内干燥，就会导致大的丝片干燥分层，毛乱，手感不佳，成形不良，商检切断次数屡降不下，产品质量达不到客户的要求，给企业带来较大的损失。

公开号为CN202968781U公开的一种复摇机升温加湿装置，涉及制丝生产技术领域，包括复摇机，所述复摇机的底座上端面设有弧形凹槽，弧形凹槽中设置用于输送蒸汽的补湿管，所述补湿管的上游端通过控制阀与蒸汽输送管道连接，补湿管壁上设有多个喷气孔，所述喷气孔孔口向下设置，所述弧形凹槽两侧的底座上设有排水槽，所述底座四侧均设有挡水墙，四面挡水墙相互连接。上述的技术方案仅仅能为复摇机增加湿度，不能调整复摇机内的湿度的大小，因此，给人们造成使用不便的问题。

技术实现要素：

鉴于以上内容，有必要提供一种能自动控制复摇机内湿度的复摇机的加湿装置，该实用新型利用蒸汽给复摇机提供湿度，又能有效控制复摇机内的湿度，方便人们的使用。

为达到上述目的，本实用新型所采用的技术方案是：一种复摇机的加湿装置，所述复摇机内安装有茧丝滚筒，所述加湿装置包括蒸汽喷管、湿度传感器和控制器，所述蒸汽喷管和湿度传感器均安装在复摇机内，所述蒸汽喷管的一端穿过复摇机与外界蒸汽管连通，所述蒸汽喷管上开设有若干个喷气口，所述外界蒸汽管与蒸汽喷管的连接处设有电动气阀；所述控制器安装在复摇机上，所述控制器分别与湿度传感器和电动气阀连接。

进一步地，所述加湿装置还包括一水槽，所述水槽安装在复摇机内，并设于茧丝滚筒的下方，所述水槽的槽口朝上设置；所述蒸汽喷管架设在水槽上方。

进一步地，所述水槽上还开设有使所述水槽内部外连通的排水口和进水口；所述排水口处设有排水盖，所述进水口与外界水管连通。

进一步地，所述排水盖在朝向外界的面上通过一连接件与一步进电机连接；所述步进电机设在复摇机上，所述步进电机带动排水盖对排水口进行开启或者闭合。

进一步地，所述水槽内设有水位传感器，所述复摇机上设有警报器，所述水位传感器和警报器均与控制器连接。

进一步地，所述外界水管上设有电动水阀，所述电动水阀与控制器连接。

本实用新型具有以下有益效果：

1、本实用新型加湿装置中的蒸汽喷管所喷出的蒸汽能够给复摇机提供湿度，能够促进茧丝的缠绕，使得茧丝的质量得到提升。另外，所述湿度传感器用于感应复摇机内的湿度，并生成湿度信号发送至控制器中，若所述湿度信号与控制器上所设定的湿度不相一致，则控制器将控制电动气阀，并通过电动气阀来调节从蒸汽喷管中喷出的蒸汽量而来控制复摇机内的湿度，实现自动控制复摇机内湿度的效果。

2、本实用新型加湿装置中的水槽能够用于盛装水，架设在水槽上方的蒸汽喷管能够给水槽中的水提供热量，使得水槽内的水得到加热并产生水蒸气，从而增加复摇机中的湿度。水槽的设置能够减少蒸汽的使用量，可用少量的高温蒸汽使得水槽中的水大量蒸发，达到加湿的效果。

3、本实用新型中水槽连接外界水管，外界水管上还设有电动水阀；另外，水槽内设有水位传感器，水位传感器用于测定水槽中水的深度，并将水位信号传送至控制器中，控制器接收到水位信号后判定水位状况，若水槽中水位低于水位传感器所在的位置时，控制器即控制电动水阀打开，外界水管即能及时的给水槽进行补水，实现自动补水的功能。

【附图说明】

图1是本实用新型一种复摇机的加湿装置的结构示意图。

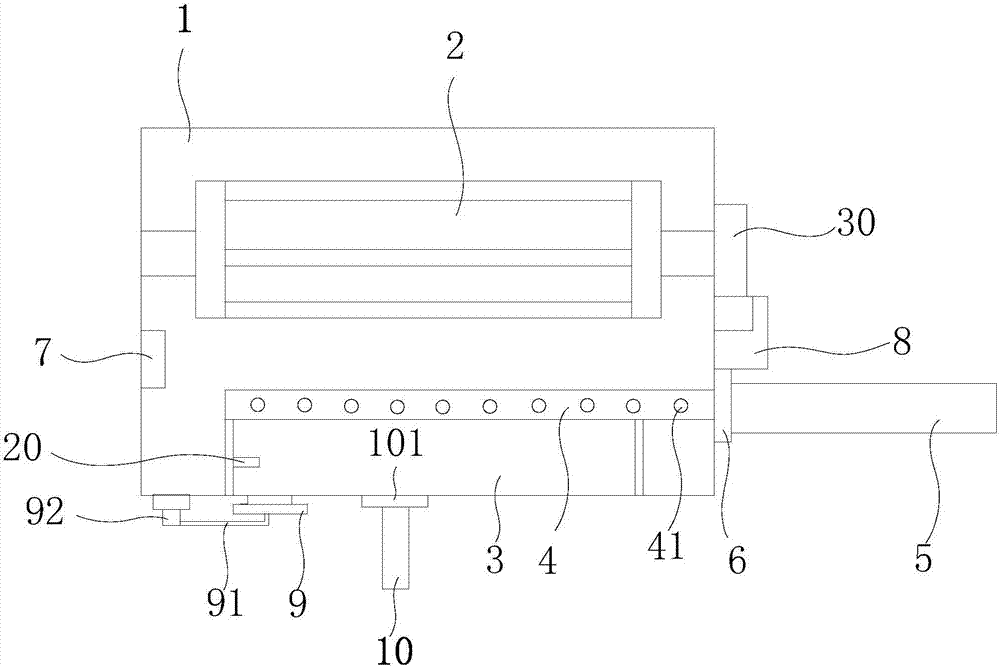

图2是本实用新型一实施例的结构示意图。

主要元件符号说明

图中：1、复摇机；2、茧丝滚筒；3、水槽；4、蒸汽喷管；41、喷气口；5、外界蒸汽管；6、电动气阀；7、湿度传感器；8、控制器；9、排水盖；91、连接件；92、步进电机；10、外界水管；101电动水阀；20、水位传感器；30、警报器。

如下具体实施方式将结合上述附图进一步说明本实用新型。

【具体实施方式】

请参阅图1，在本实用新型中，一种复摇机的加湿装置，所述复摇机1内安装有一茧丝滚筒2，所述茧丝滚筒2的转动能够将茧丝缠绕于其上；所述加湿装置包括蒸汽喷管4、湿度传感器7和控制器8，所述蒸汽喷管4和湿度传感器7均安装在复摇机1内，所述蒸汽喷管4的一端穿过复摇机1与外界蒸汽管5连通，所述蒸汽喷管4上开设有若干个喷气口41，所述外界蒸汽管5将蒸汽通入蒸汽喷管4中，蒸汽从蒸汽喷管4中喷入复摇机1内，以提升复摇机1内的湿度，能够促进茧丝的缠绕，使得茧丝的质量得到提升。所述外界蒸汽管5与蒸汽喷管4的连接处设有电动气阀6。所述湿度传感器7用于测定复摇机1内的湿度大小，并生成湿度信号。所述控制器8安装在复摇机1上，所述控制器8上设有复摇机1实际所需要的湿度值。所述控制器8分别与湿度传感器7和电动气阀6连接，所述湿度传感器7将湿度信号传送给控制器8，控制器8接收到湿度信号后，若所述湿度信号与控制器8上所设定的湿度不相一致，则控制器8将控制电动气阀6，并通过电动气阀6来调节从蒸汽喷管4中喷出的蒸汽量而来控制复摇机1内的湿度，实现自动控制复摇机1内湿度的效果，方便人们使用。

请参阅图2，在本实施例的较佳实施方式中，所述加湿装置还包括一水槽3，所述水槽3用于盛装水，所述水槽3安装在复摇机1内，并设于茧丝滚筒2的下方，所述水槽3的槽口朝上设置；所述蒸汽喷管4架设在水槽3上方。蒸汽喷管4所喷出的蒸汽能够给水槽3中的水提供热量，使得水槽3内的水得到加热并产生水蒸气，从而增加复摇机1中的湿度。水槽3的设置能够减少蒸汽的使用量，可用少量的高温蒸汽使得水槽3中的水大量蒸发，达到加湿的效果。

进一步地，所述水槽3上还开设有使所述水槽3内部外连通的排水口和进水口；所述排水口处设有排水盖9，进一步地，所述排水盖9在朝向外界的面上通过一连接件91与一步进电机92连接；所述步进电机92设在复摇机1上，所述步进电机92带动排水盖9对排水口进行开启或者闭合。通过对所述步进电机92的设置，使得排水盖9能够快速的对所述排水口进行开启或者闭合，方便人们使用。所述进水口与外界水管10连通，外界的水通过所述外界水管10进入到复摇机1中。

进一步地，所述水槽3内设有水位传感器20，所述复摇机1上设有警报器30，所述水位传感器20和警报器30均与控制器8连接。水位传感器20用于测定水槽3中水的深度，并将水位信号传送至控制器8中，控制器8接收到水位信号后判定水位状况，若水槽3中水位低于水位传感器20所在的位置时，控制器8即控制警报器30响起，提示人们给复摇机1中加水。进一步地，所述外界水管10上设有电动水阀101，所述电动水阀101与控制器8连接。控制器8控制警报器30响起的同时，也能够控制电动水阀101打开，外界水管10即能及时的给水槽3进行补水，实现自动补水的功能。

本实用新型所设计的加湿装置不仅能使得复摇机1内的湿度增加，并且能够自动控制复摇机1内的湿度大小，方便人们的使用。本实用新型对于水槽3、进水口、水位传感器20和控制器8的设置，实现了水槽3内水的自动补给功能，避免出现因为水槽3中水的缺失而影响复摇机1内的湿度问题。

上述说明是针对本实用新型较佳可行实施例的详细说明，但实施例并非用以限定本实用新型的专利申请范围，凡本实用新型所提示的技术精神下所完成的同等变化或修饰变更，均应属于本实用新型所涵盖专利范围。
