用于不规则曲面信息标记的印章的制作方法

本发明涉及一种印章，具体涉及一种用于不规则曲面信息标记的印章。

背景技术：

市场上各种印章种类繁多，造型各异，但有一个共同特点即印章面只能用于平整的表面。这种结构方便在平整的纸面等载体上盖印，对不规则曲面等且易碎的禽蛋、水果表面来说却不适应。为表明这些产品信息(生产厂商、商标、产地、生产日期等)，目前广泛采用喷码机对蛋品喷码，但喷码机价格昂贵，耗材(油墨、清洗剂)价格也极高，且操作、保养稍不尽心就容易堵塞喷头，故障率高，使用不方便；也有贴不干胶标签，但人工费高而且效率低。

且现有的平面印章的印垫都是通过卡块内置式的卡接固定在手柄上的，工序较为繁琐，成本较高。

技术实现要素：

本发明针对上述问题提出了一种用于不规则曲面信息标记的印章，球冠结构的印垫通过外置式的方式固定在印章手柄上，圆弧形结构的印垫能够贴合不规则曲面的表面形状，标记完整，使用方便，结构简单，安装方便，适应性强，降低了成本。

具体的技术方案如下：

用于不规则曲面信息标记的印章，包括手柄、印垫、印盖和凸形衬；所述手柄包括前压柄和后压柄，前压柄包括内压柄和外压套，所述内压柄为中空的圆柱体结构，外压套包覆固定在内压柄外部；印垫放置在内压柄底部，外压套压合在内压柄外部，将印垫固定在手柄上，所述后压柄为圆柱体结构，后压柄 可转动的固定在前压柄上，所述印盖盖合在外压套外部；所述印垫包括垫面和支撑部件，所述垫面为球冠结构，凸形衬设置在垫面下方。

上述用于不规则曲面信息标记的印章，其中，所述垫面的截面呈的圆弧形结构，其圆弧所对的圆心角a为30‐40°，垫面所呈的球冠结构的高h1为0.8‐1.2mm。

上述用于不规则曲面信息标记的印章，其中，所述加强垫为球冠结构，加强垫所呈的球冠结构的高h2为0.05‐0.2mm。

本发明的有益效果为：

本发明结构简单，安装方便，成本低，所有部件都是柔软材质的，因此，盖在禽蛋表面时可随着其表面曲线而变形，加强垫在盖章时提供支撑力，清晰的把标识盖上去，且不会压破蛋的表壳，支撑部件与第一凸条、第二凸条相结合，有利于固定在印章手柄上；将印垫放置在内压柄上，通过外压套压合即可固定成型，外压套既起到了托架的作用，又起到了包覆固定的作用，降低了成本；第一卡接块在安装过程中经过第三卡接环后，固定在第一卡接环和第二卡接环之间，固定更加牢固，防止使用过程中脱落。

附图说明

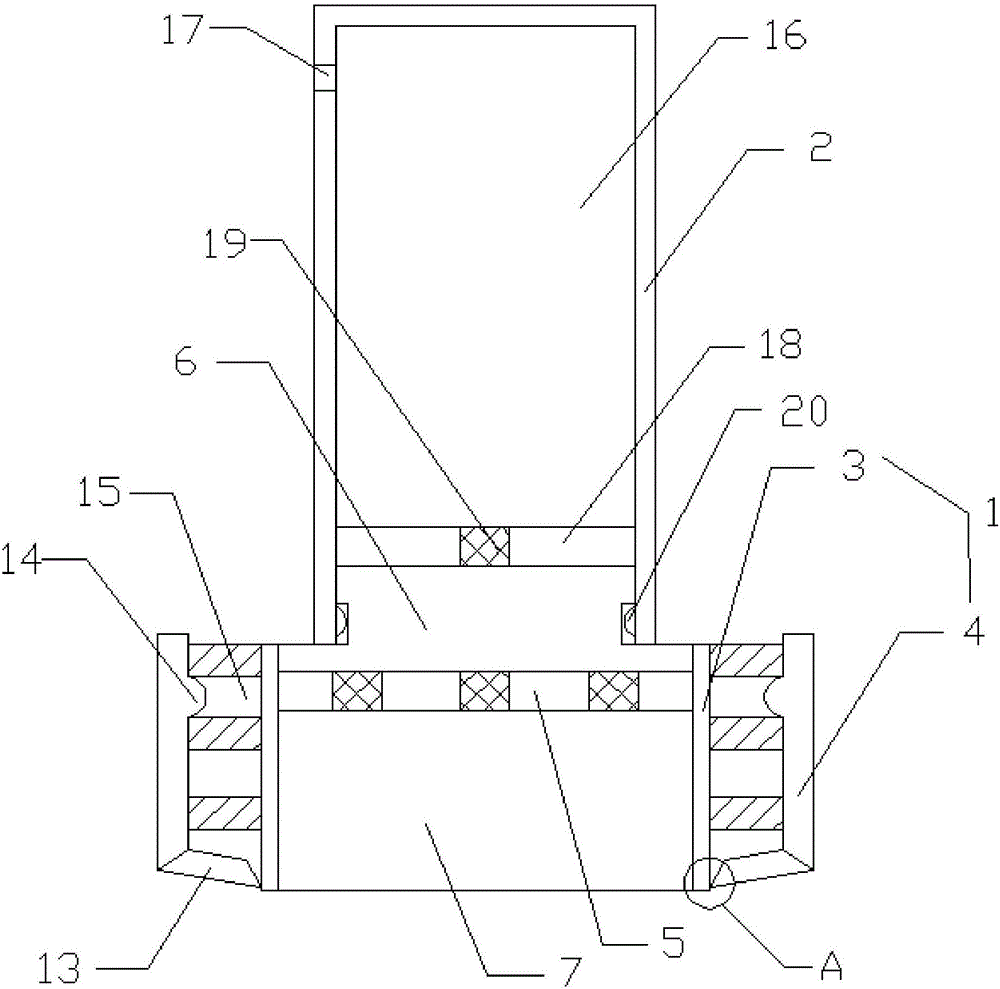

图1为本发明剖视图。

图2为本发明手柄剖视图。

图3为本发明内压柄结构图。

图4为本发明隔油板结构图。

图5为本发明A部放大图。

图6为本发明印垫剖视图。

图7为本发明印垫仰视图。

具体实施方式

为使本发明的技术方案更加清晰明确，下面结合附图对本发明进行进一步描述，任何对本发明技术方案的技术特征进行等价替换和常规推理得出的方案均落入本发明保护范围。

附图标记

前压柄1、后压柄2、内压柄3、外压套4、隔油板5、储墨腔6、吸墨腔7、第一出油通道8、第二出油通道9、第一卡接环10、第二卡接环11、第三卡接环12、卡接固定板13、第一卡接块14、卡接槽15、加墨槽16、加墨口17、缓冲片18、缓冲通道19、第二卡接块20、第一滑槽21、手柄22、印垫23、印盖24、凸形衬25、垫面26、支撑部件27、加强垫28、第一凸条30、第二凸条31、出墨微孔32。

如图所示用于不规则曲面信息标记的印章，包括手柄22、印垫23、印盖24和凸形衬25；所述手柄包括前压柄1和后压柄2，前压柄包括内压柄3和外压套4，所述内压柄为中空的圆柱体结构，内压柄内设有隔油板5，隔油板将内压柄内部分隔成储墨腔6和吸墨腔7两个区域，所述隔油板为圆形结构，隔油板中心处设有第一出油通道8，以第一出油通道为圆心，周向均匀设有八个第二出油通道9，内压柄外壁自上而下依次设有第一卡接环10、第二卡接环11和第三卡接环12，所述外压套为圆环形结构，外压套的底端向内翻折形成卡接固定板13，所述卡接固定板的截面形状为等腰梯形结构，所述卡接固定板与内压柄的外壁相接触，卡接固定板底部与内压柄底部之间的高度差L4为0.1‐0.3mm，外压套内壁设有若干第一卡接块14，第一卡接块卡入第一卡接环与第二卡接环之 间的卡接槽15内，所述第一卡接块与卡接槽过盈配合，使外压套包覆固定在内压柄外部；所述后压柄为圆柱体结构，后压柄内设有中空的加墨槽16，加墨槽与设置在后压柄上的加墨口17相连通，所述后压柄内设有缓冲片18，缓冲片的中心处设有缓冲通道19，后压柄内壁上设有第二卡接块20，第二卡接块与设置在内压柄上的第一滑槽21相配合，使后压柄可转动的固定在前压柄上，所述第一卡接环与第二卡接环之间的距离为L1，第二卡接环与第三卡接环之间的距离为L2，第三卡接环与内压柄底部之间的距离为L3，L2＝1.2*L1，L3＝2*L1；

所述印垫包括垫面26和支撑部件27，所述垫面为球冠结构，垫面上设有加强垫28，所述支撑部件为圆环形结构，支撑部件固定在垫面外缘处，所述支撑部件顶部设有一圈第一凸条30，支撑部件底部设有一圈第二凸条31，第一凸条和第二凸条的截面均为圆环形结构；

所述垫面的截面呈的圆弧形结构，其圆弧所对的圆心角a为30‐40°，垫面所呈的球冠结构的高h1为0.8‐1.2mm；

所述加强垫为球冠结构，加强垫所呈的球冠结构的高h2为0.05‐0.2mm；

所述垫面和加强垫同轴设置，加强垫的半径r1：垫面半径r2＝2：3；

所述垫面上设有出墨微孔32，这些出墨微孔与内设的凸形衬上的内衬微孔相互连通；

所述支撑部件倾斜的固定在垫面底部，支撑部件倾斜设置后的高度h3为3‐5mm；

所述凸形衬设置在吸墨腔内，支撑在印垫底部，凸形衬为球形高密度海绵衬。印垫放置在内压柄底部，外压套压合在内压柄外部，卡接固定板与第一凸条相配合，将印垫固定在手柄上，所述印盖盖合在外压套外部。

本发明结构简单，安装方便，成本低，所有部件都是柔软材质的，因此，盖在禽蛋表面时可随着其表面曲线而变形，加强垫在盖章时提供支撑力，清晰的把标识盖上去，且不会压破蛋的表壳，支撑部件与第一凸条、第二凸条相结合，有利于固定在印章手柄上；将印垫放置在内压柄上，通过外压套压合即可固定成型，外压套既起到了托架的作用，又起到了包覆固定的作用，降低了成本；第一卡接块在安装过程中经过第三卡接环后，固定在第一卡接环和第二卡接环之间，固定更加牢固，防止使用过程中脱落；将凸形衬固定在吸墨腔内，通过后压柄添加油墨，经由缓冲片和隔油板形成二级缓冲，使油墨能够被均匀吸收，使用更加安全。

本发明印垫结构简单、使用方便、降低了成本，所有部件都是柔软材质的，因此，盖在不规则曲面的物品表面时可随着其表面曲线而变化，加强垫在盖章时提供支撑力，清晰的把标识盖上去，且不会损坏物品表面，支撑部件与第一凸条、第二凸条相结合，有利于固定在印章手柄上。
