一种便捷式喷码机的制作方法

本实用新型属于印刷设备的技术领域，具体涉及一种便捷式喷码机。

背景技术：

食品、饮料、烟酒、电缆、药品及化妆品等包装印刷企业需要频繁地将数字、条形码、图案或文字喷印于产品或外包装纸箱上，应用喷码机可大大提高生产效率和喷印文字的清晰度，从而提升产品的品质，使企业赢得更广阔的产品市场和更好的经济效益。而喷码机在使用过程中通常需要根据使用情况来调整喷码机喷头的位置，而现有的喷码机在调整喷头位置的时候较为不便，而且调整后的喷头的位置不好固定，容易移位，造成喷码效果不好，影响成品质量。

技术实现要素：

为了解决现有技术存在的上述问题，本实用新型目的在于提供一种便捷式喷码机，所述喷码机便于根据使用需求调整喷头的位置，且调整喷头位置后可以稳定的固定喷头的位置。

本实用新型所采用的技术方案为：

一种便捷式喷码机，包括物料传送机构和喷料机构，还包括安装架和固定座，所述固定座设于物料传送机构左右两侧中的任意一侧，所述安装架设于固定座上，所述固定座上还设有用于控制物料传送机构和喷料机构的控制台；所述喷料机构包括用于储存墨料的储墨罐、用于传输墨料的输墨管和用于喷码的喷头，所述输墨管的一端与储墨罐连通，所述输墨管的另一端与喷头连通；所述安装架包括横向轨道、纵向轨道、喷头安装柱、定位套柱、第一传动机构和第二传动机构，所述横向轨道的一端垂直固定在物料传送机构的一侧，所述横向轨道另一端下部设有支撑柱，所述支撑柱的一端与横向轨道固定连接，所述支撑柱的另一端与固定座固定连接，所述纵向轨道的下端滑动套设在横向轨道外部，所述纵向轨道下端的端部设有第一传动机构，所述第一传动机构包括第一固定柱、第一转动套、用于调整横向轨道横向位置的第一手柄和第一齿轮，所述第一固定柱的一端与纵向轨道的下端端部固定连接，所述第一固定柱的另一端与套设在第一转动套的一端内部，所述第一转动套的另一端与第一齿轮的一端固定连接，所述第一齿轮的另一端与第一手柄的一端固定连接，所述横向轨道内设有横向滑槽，所述第一齿轮设于横向滑槽内部，所述横向滑槽内部的一侧设有与第一齿轮啮合的第一齿条，所述第一手柄穿过横向轨道位于横向轨道的下方；所述喷头安装柱的顶端设有喷头安装位，所述喷头安装柱下部的一侧设有第二传动机构，所述第二传动机构包括第二固定柱、第二转动套、用于调整纵向轨道横向位置的第二手柄和第二齿轮，所述的第二固定柱的一端与喷头安装柱下部的一侧固定连接，所述第二固定柱的另一端套设在第二转动套的一端内部，所述第二转动套的另一端与第二齿轮的一端固定连接，所述第二齿轮的另一端与第二手柄的一端固定连接，所述纵向轨道内设有纵向滑槽，所述第二齿轮设与纵向滑槽内部，所述纵向滑槽内部的一侧设有与第二齿轮啮合的第二齿条，所述第二手柄穿过纵向轨道；所述喷头安装柱滑动套设于定位套柱内部，所述定位套柱的下端设有第一凸块和第二凸块，所述横向轨道上设有分别与第一凸块和第二凸块配合的第一滑槽和第二滑槽；所述储墨罐设于固定座上，所述喷头套设于喷头安装位内。

进一步的，所述横向滑槽内部与设有第一齿条相对的一侧设有第一橡胶垫条，所述纵向滑槽内部与设有第二齿条相对的一侧设有第二橡胶垫条。

进一步的，所述纵向轨道下端设有第一限位块、第二限位块和螺栓，所述横向轨道位于第一限位块和第二限位块之间，所述螺栓依次穿过第一限位块和第二限位块的下端将横向轨道套设于纵向轨道下端内部。

进一步的，所述定位套柱与纵向滑轨之间设有连接柱。

进一步的，所述第一滑槽和第二滑槽分别设于横向滑槽的两侧。

本实用新型的有益效果为：

1、便于调整喷头的位置，这样的喷码机在使用的时候，这样在需要在水平方向调整喷头的时候用手转动第一手柄，第一手柄带动第一齿轮转动并横向移动，第一齿轮转动带动第一转动套转动并横向移动，第一转动套带动第一固定柱做横向的移动，从而带动纵向轨道、第二传动机构、喷头安装柱和定位套柱做横向的移动，从而调整安装在喷头安装柱上的喷头的水平位置，在需要纵向调整喷头的位置的时候只需要用手转动第二手柄，第二手柄带动第二齿轮转动并纵向移动，第二齿轮转动带动第二转动套转动并纵向移动，第二转动套纵向移动带动第二固定柱和喷头安装柱纵向移动，因为喷头安装柱滑动套设于定位套柱内部，这样喷头安装柱在纵向移动的过程中可以保证喷头安装柱的稳定，且在横向调整的时候转动第一手柄，定位套柱的下端设有第一凸块和第二凸块，横向轨道上设有分别与第一凸块和第二凸块配合的第一滑槽和第二滑槽，这样定位套柱也可以配合整体横向移动，这样的结构设置使得喷头的位置便于调整。

2、调整喷头位置后可以稳定的固定喷头的位置，因为横向滑槽内部的一侧设有与第一齿轮啮合的第一齿条，纵向滑槽内部的一侧设有与第二齿轮啮合的第二齿条，横向滑槽内部与设有第一齿条相对的一侧设有第一橡胶垫条，所述纵向滑槽内部与设有第二齿条相对的一侧设有第二橡胶垫条，这样不仅可以便于喷头的横向调整和纵向调整，在调整好以后，只需放开手柄即可将喷头固定在对应的位置，即可稳定的固定喷头的位置。

附图说明

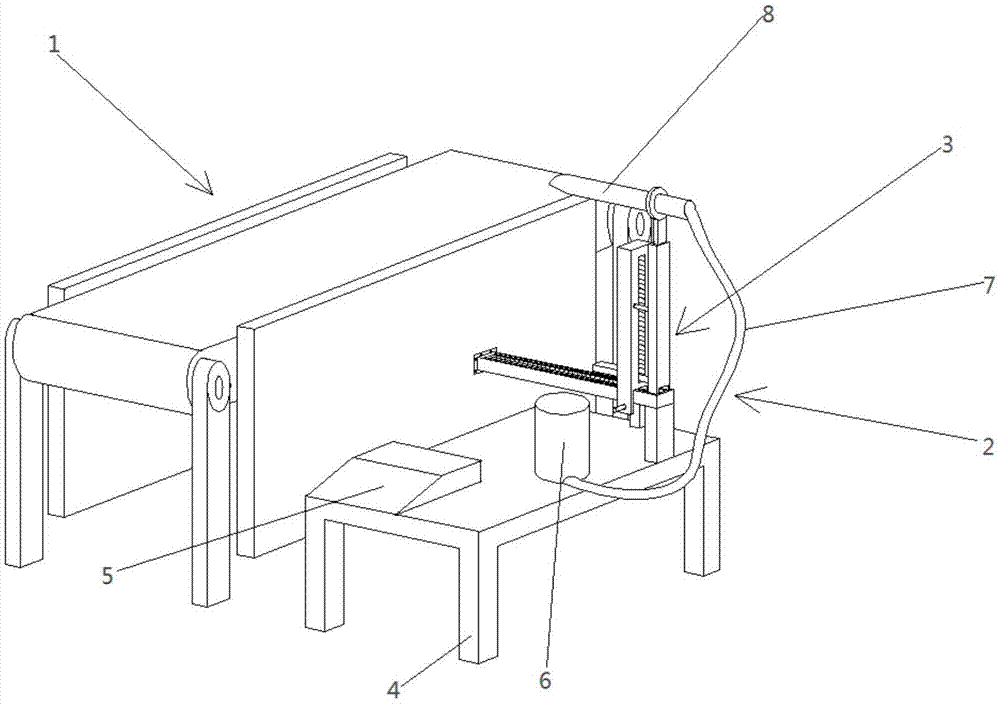

图1为便捷式喷码机的整体结构示意图；

图2为安装架的结构示意图；

图3为安装架的部分内部结构示意图；

图4为第二传动机构与喷头安装柱的连接结构示意图；

图5为定位套柱的结构示意图；

图中：1-物料传送机构，2-喷料机构，3-安装架，4-固定座，5-控制台，6-储墨罐，7-输墨管，8-喷头，9-横向轨道，10-纵向轨道，11-喷头安装柱，12-定位套柱，13-第一传动机构，14-第二传动机构，15-支撑柱，16-第一固定柱，17-第一转动套，18-第一手柄，19-第一齿轮，20-横向滑槽，21-喷头安装位，22-第二固定柱，23-第二转动套，24-第二手柄，25-第二齿轮，26-纵向滑槽，27-第二齿条，28-第一凸块，29-第二凸块，30-第一滑槽，31-第二滑槽，32-第一橡胶垫条，33-第二橡胶垫条，34-第一限位块，35-第二限位块，36-螺栓，37-连接柱。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步阐述。

如图1、2、3、4、5所示，一种便捷式喷码机，包括物料传送机构1和喷料机构2，还包括用于安装喷料机构2的安装架3和固定座4，所述固定座4设于物料传送机构1左右两侧中的任意一侧，所述安装架3设于固定座4上，所述固定座4上还设有用于控制物料传送机构1和喷料机构2的控制台5；所述喷料机构2包括用于储存墨料的储墨罐6、用于传输墨料的输墨管7和用于喷码的喷头8，所述输墨管7的一端与储墨罐6连通，所述输墨管7的另一端与喷头8连通；所述安装架3包括横向轨道9、纵向轨道10、喷头安装柱11、定位套柱12、第一传动机构13和第二传动机构14，所述横向轨道9的一端垂直固定在物料传送机构1的一侧，所述横向轨道9另一端下部设有支撑柱15，所述支撑柱15的一端与横向轨道9固定连接，所述支撑柱15的另一端与固定座4固定连接，所述纵向轨道10的下端滑动套设在横向轨道9外部，所述纵向轨道10下端的端部设有第一传动机构13，所述第一传动机构13包括第一固定柱16、第一转动套17、用于调整横向轨道9横向位置的第一手柄18和第一齿轮19，所述第一固定柱16的一端与纵向轨道10的下端端部固定连接，所述第一固定柱16的另一端与套设在第一转动套17的一端内部，所述第一转动套17的另一端与第一齿轮19的一端固定连接，所述第一齿轮19的另一端与第一手柄18的一端固定连接，所述横向轨道9内设有横向滑槽20，所述第一齿轮19设于横向滑槽20内部，所述横向滑槽20内部的一侧设有与第一齿轮19啮合的第一齿条，所述第一手柄18穿过横向轨道9位于横向轨道9的下方；所述喷头安装柱11的顶端设有喷头8安装位，所述喷头安装柱11下部的一侧设有第二传动机构14，所述第二传动机构14包括第二固定柱22、第二转动套23、用于调整纵向轨道10横向位置的第二手柄24和第二齿轮25，所述的第二固定柱22的一端与喷头安装柱11下部的一侧固定连接，所述第二固定柱22的另一端套设在第二转动套23的一端内部，所述第二转动套23的另一端与第二齿轮25的一端固定连接，所述第二齿轮25的另一端与第二手柄24的一端固定连接，所述纵向轨道10内设有纵向滑槽26，所述第二齿轮25设与纵向滑槽26内部，所述纵向滑槽26内部的一侧设有与第二齿轮25啮合的第二齿条27，所述第二手柄24穿过纵向轨道10；所述喷头安装柱11滑动套设于定位套柱12内部，所述定位套柱12的下端设有第一凸块28和第二凸块29，所述横向轨道9上设有分别与第一凸块28和第二凸块29配合的第一滑槽30和第二滑槽31；所述储墨罐6设于固定座4上，所述喷头8套设于喷头安装位21内。第一传动机构13与第二传动机构14的结构设置相同。这样的喷码机在使用的时候，先通过控制台5打开物料传送机构1，使得物料传送机构1开始传送需要喷码的产品，当需要被喷吗的产品位于物料传送机构1上以后，当需要被喷码的产品被传送到合适的位置后，通过控制台5关闭物料传送机构1，然后通过调节安装架3将喷头8调整到适应产品喷码的位置，然后再通过控制台5打开物料传送机构1和喷料机构2对产品进行批量喷码；安装架3包括横向轨道9、纵向轨道10、喷头安装柱11、定位套柱12、第一传动机构13和第二传动机构14，因为横向轨道9的一端垂直固定在物料传送机构1的一侧，横向轨道9另一端下部设有支撑柱15，支撑柱15的一端与横向轨道9固定连接，支撑柱15的另一端与固定座4固定连接，纵向轨道10的下端滑动套设在横向轨道9外部，纵向轨道10下端的端部设有第一传动机构13，第一传动机构13包括第一固定柱16、第一转动套17、用于调整横向轨道9横向位置的第一手柄18和第一齿轮19，第一固定柱16的一端与纵向轨道10的下端端部固定连接，第一固定柱16的另一端与套设在第一转动套17的一端内部，所述第一转动套17的另一端与第一齿轮19的一端固定连接，第一齿轮19的另一端与第一手柄18的一端固定连接，横向轨道9内设有横向滑槽20，第一齿轮19设于横向滑槽20内部，横向滑槽20内部的一侧设有与第一齿轮19啮合的第一齿条，第一手柄18穿过横向轨道9位于横向轨道9的下方，喷头安装柱11的顶端设有喷头8安装位，喷头安装柱11下部的一侧设有第二传动机构14，第二传动机构14包括第二固定柱22、第二转动套23、用于调整纵向轨道10横向位置的第二手柄24和第二齿轮25，第二固定柱22的一端与喷头安装柱11下部的一侧固定连接，第二固定柱22的另一端套设在第二转动套23的一端内部，第二转动套23的另一端与第二齿轮25的一端固定连接，所述第二齿轮25的另一端与第二手柄24的一端固定连接，纵向轨道10内设有纵向滑槽26，第二齿轮25设与纵向滑槽26内部，纵向滑槽26内部的一侧设有与第二齿轮25啮合的第二齿条27，第二手柄24穿过纵向轨道10；这样在需要在水平方向调整喷头8的时候用手转动第一手柄18，第一手柄18带动第一齿轮19转动并横向移动，第一齿轮19转动带动第一转动套17转动并横向移动，第一转动套17带动第一固定柱16做横向的移动，从而带动纵向轨道10、第二传动机构14、喷头安装柱11和定位套柱12做横向的移动，从而调整安装在喷头安装柱11上的喷头8的水平位置，在需要纵向调整喷头8的位置的时候只需要用手转动第二手柄24，第二手柄24带动第二齿轮25转动并纵向移动，第二齿轮25转动带动第二转动套23转动并纵向移动，第二转动套23纵向移动带动第二固定柱22和喷头安装柱11纵向移动，因为喷头安装柱11滑动套设于定位套柱12内部，这样喷头安装柱11在纵向移动的过程中可以保证喷头安装柱11的稳定，且在横向调整的时候转动第一手柄18，定位套柱12的下端设有第一凸块28和第二凸块29，横向轨道9上设有分别与第一凸块28和第二凸块29配合的第一滑槽30和第二滑槽31，这样定位套柱12也可以配合整体横向移动，这样的结构设置使得喷头8的位置便于调整，因为横向滑槽20内部的一侧设有与第一齿轮19啮合的第一齿条，纵向滑槽26内部的一侧设有与第二齿轮25啮合的第二齿条27，这样不仅可以便于喷头8的横向调整和纵向调整，在调整好以后，只需放开手柄即可将喷头8固定在对应的位置，即可稳定的固定喷头8的位置。

如图3所示，所述横向滑槽20内部与设有第一齿条相对的一侧设有第一橡胶垫条32，所述纵向滑槽26内部与设有第二齿条27相对的一侧设有第二橡胶垫条33。这样橡胶垫条可以更好的将调整好的喷头8进行定位，同时也可以将避免第一齿轮19和第二齿轮25分别损坏横向滑槽20和纵向滑槽26的内壁，延长安装架3的使用寿命。

如图2、3所示，所述纵向轨道10下端设有第一限位块34、第二限位块35和螺栓36，所述横向轨道9位于第一限位块34和第二限位块35之间，所述螺栓36依次穿过第一限位块34和第二限位块35的下端将横向轨道9套设于纵向轨道10下端内部。这样设置当安装架3出现问题需要检修的时候，纵向轨道10可以从横向轨道9上取下，便与检修。

如图1、2、5所示，所述定位套柱12与纵向滑轨之间设有连接柱37。这样使得定位套柱12可以稳定与纵向滑轨连接，在横向调整喷头8的时候，可以更加稳定，不易出现卡挂的现象。

如图1所示，所述第一滑槽30和第二滑槽31分别设于横向滑槽20的两侧。这样使得整个结构设置更加合理，使用更加顺畅。

本实用新型不局限于上述可选实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是落入本实用新型权利要求界定范围内的技术方案，均落在本实用新型的保护范围之内。
