一种准动态随机拓扑图形阵防伪标签及其制备方法与流程

本发明属于防伪标签技术领域，尤其涉及一种准动态随机拓扑图形阵防伪标签及其制备方法。

背景技术：

随着市场经济的迅速发展，企业对防止产品被假冒和保护自有品牌越来越重视。然而随着标签印刷技术的普及，各种传统防伪标签越来越容易被复制。为了保护企业品牌和消费者权益，商家对新型防伪技术提出了越来越高的要求。目前的主流防伪技术多种多样，包括激光全息技术、水印技术、电码技术、数字编码、条形码、二维码以及RFID等。这些防伪技术及相应的防伪标签要么因为虽然防伪强度高，但成本较高；要么因为容易被复制或移植，防伪级别较低；或者验伪过程需要借助专业设备，过程较为繁琐；阻碍了这些防伪技术的普及与应用。

传统静态防伪标签存在防伪信息不能变化、容易被复制或移植；准动态防伪标签厚度较厚，成本较高，难以广泛应用的缺点。

技术实现要素：

本发明的目的在于提供一种准动态随机拓扑图形阵防伪标签及其制备方法，旨在解决传统静态防伪标签存在防伪信息不能变化、容易被复制或移植，或者验伪过程需要借助专业设备，过程较为繁琐；准动态防伪标签厚度较厚，成本较高，难以广泛应用的问题。

本发明是这样实现的，一种准动态随机拓扑图形阵防伪标签，所述准动态随机拓扑图形阵防伪标签设置有标签衬底，所述标签衬底不带背胶的一侧分为 印刷图形区和准动态随机图形阵区；准动态随机图形阵区为由随机撒落且稳定粘附的准动态随机碎片构成的随机拓扑图形；

所述准动态随机碎片的形状与尺寸是随机剪切的，所述准动态随机碎片的多层结构为：上下两个表面均为背胶层，两层背胶层的内部紧邻的是两层光学功能层，两层光学功能层的内部是与其相匹配的两面都印有特征条纹或图案的图形层。

进一步设置有透明防反光保护膜，透明防反光保护膜与标签衬底将标签的图形区以及包含有准动态随机碎片的准动态随机图形阵区封装。

进一步，所述标签衬底为带有背胶层和氧化铝层的有机薄膜。

进一步，所述印刷图形区为印刷在标签衬底上的图形，包括条形码、二维码、数字、文字、符号和图案。

进一步，所述准动态随机碎片的随机拓扑图形信息包括各个碎片的颜色、形状、大小、厚度、位置、取向及碎片相互之间的位置拓扑关系。

进一步，所述准动态随机碎片的图形特征包括碎片自身的厚度、颜色、形状、位置、尺寸，以及碎片上的特征条纹或图案。

本发明的另一目的在于提供一种所述准动态随机拓扑图形阵防伪标签的制备方法，所述制备方法包括：

步骤一，制备准动态随机碎片，制作具有图形层、光学功能层和背胶层的堆叠薄膜层，然后随机剪切成颜色、形状、尺寸不一的碎片；

步骤二，准备标签衬底，将带有背胶层、氧化铝层和离型纸的有机薄膜剪切成一定形状与大小，并在其上规划出印刷图形区和准动态随机图形阵区的位置；

步骤三，制作图形层，在印刷图形区的位置上印刷设定的内容，在准动态随机图形阵区的位置随机撒落准动态随机碎片，并使其平整粘贴在准动态随机图形阵区内；

步骤四，封装，用粘合剂将与标签衬底相同大小与形状的透明防反光保护 膜粘贴在标签衬底的上面，将标签的图形区以及包含有准动态随机碎片的准动态随机图形阵区封装在里面。

本发明的另一目的在于提供一种使用所述准动态随机拓扑图形阵防伪标签的食品。

本发明的另一目的在于提供一种使用所述准动态随机拓扑图形阵防伪标签的保健品。

本发明的另一目的在于提供一种使用所述准动态随机拓扑图形阵防伪标签的汽车零部件。

本发明提供的准动态随机拓扑图形阵防伪标签及其制备方法，结合了传统动态标签和静态标签的特点，具有准动态标签的特征；标签为近似平面结构，厚度很薄，制作成本很低；准动态随机图形阵区中含有的准动态随机碎片的数目很多，由于每个碎片的图形层与光学功能层之间的相互作用，使得这些碎片上的图形特征随着碎片取向和视角的变化而变化。同时由于碎片数目很多，碎片之间的相对拓扑关系非常复杂，是的标签的图形信息具有足够的复杂度。在进行标签识别时，不同光照条件与视角下的图形信息具有复杂准动态特征，完全无法复制，使得该标签具有很高的防伪强度；标签使用时去掉标签衬底下面的离型纸，将标签粘贴到标的物的相应位置，当标签被揭离时，标签衬底、印刷图形区、包含有准动态随机碎片的准动态随机图形阵区和氧化铝层均被破坏，导致标签的图形信息特征被损坏，标签销毁；由于该标签的成本与传统的印刷标签相近，为动态标签和市场上新出现的准动态标签的数十分之一，因此在烟酒、食品、药品、保健品、化妆品、服装、农药、化肥、汽车零部件、种子等多个商品的防伪领域都有着广泛的应用前景。

本发明设置的透明防反光保护膜为一层透明反光材料薄膜，其与标签衬底一起，将标签的图形区以及包含有准动态随机碎片的准动态随机图形阵区封装在里面，既防止了标签的图形信息在使用过程中被损坏，又防止了反光，减弱了环境光线对标签图形信息提取过程的影响，提高了标签的使用稳定性；将标 签的图形区以及包含有准动态随机碎片的准动态随机图形阵区封装在里面，标签底部有衬底保护，顶部有透明反光材料薄膜保护，准动态随机碎片不易移动位置或脱落，既防止了标签的图形信息在使用过程中被损坏，也减弱了环境光线对标签图形信息的影响，提高了标签图形信息的环境稳定性。

附图说明

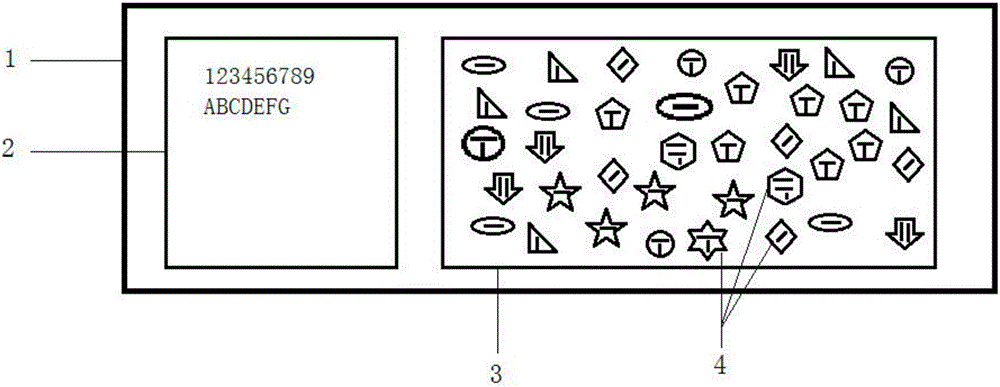

图1是本发明实施例提供的准动态随机拓扑图形阵防伪标签结构示意图；

图2是本发明实施例提供的准动态随机碎片结构示意图；

图中：1、标签衬底；2、印刷图形区；3、准动态随机图形阵区；4、准动态随机碎片；5、特征条纹或图案；6、侧面；7、背胶层；8、光学功能层；9、图形层。

图2中(a)为一个准动态随机碎片的斜视图；(b)为碎片厚度方向剖面图。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

下面结合附图对本发明的结构作详细的描述。

如图1所示，本发明实施例的准动态随机拓扑图形阵防伪标签包括：标签衬底1、印刷图形区2、准动态随机图形阵区3、准动态随机碎片4、透明防反光保护膜。

标签为近似平面型结构，由标签衬底1、印刷图形区2、包含有准动态随机碎片4的准动态随机图形阵区3和透明防反光保护膜构成。标签衬底1，标签衬底1为带有背胶层7、氧化铝层和离型纸的有机薄膜，使用前用带胶一面用离型纸保护，使用时去掉离型纸，将标签粘贴在要防伪的标的物上。标签衬底1不带背胶的一侧分为两个区域，即印刷图形区2和准动态随机图形阵区3；印刷图 形区2为印刷在标签衬底1上的图形，包括条形码、二维码、数字、文字、符号和图案；准动态随机图形阵区3为由碎片随机撒落且稳定粘附在准动态随机图形阵区3的准动态随机碎片4构成的随机拓扑图形，该区的图形信息包括各个碎片的厚度、颜色、形状、大小、位置、取向及碎片相互之间的位置拓扑关系。

准动态随机碎片4为由多层薄膜制备的光学功能结构碎片，其结构如图2所示，其中图2(a)为一个准动态随机碎片4的斜视图，图2(b)为碎片厚度方向剖面图。使用时其朝上露出的一面会显示出特征条纹或图案5，其侧面6与露出的一面的颜色不同。准动态随机碎片4的形状与尺寸是随机剪切的，其多层结构为：其上下两个表面均为背胶层7，两层背胶层7的内部紧邻的是两层光学功能层8，两层光学功能层8的内部是与其相匹配的两面都印有特征条纹或图案5的图形层9。碎片的图形特征包括碎片自身的厚度、颜色、形状、位置、尺寸，以及碎片上的特征条纹或图案5。光学功能层8与图形层9相匹配，共同提供了随机碎片4的准动态图形特征，即当外界光线改变或观察者视角发生变化时，碎片的部分图形特征也会随之变化。

透明防反光保护膜为一层透明反光材料薄膜，其与标签衬底1一起，将标签的图形区2以及包含有准动态随机碎片4的准动态随机图形阵区3封装在里面，既防止了标签的图形信息在使用过程中被损坏，也减弱了环境光线对标签图形信息的影响，提高了标签图形信息的环境稳定性。

本发明实施例的准动态随机拓扑图形阵防伪标签的制作工艺分为四大步骤，即：

(一)制备准动态随机碎片4：

用制作具有图形层9、光学功能层8和背胶层7的堆叠薄膜层，然后随机剪切成颜色、形状、尺寸不一的碎片；

堆叠薄膜有两种：

(1)镭射图案型

利用激光彩色全息图制版技术和模压复制技术完成图形层9的制作，即图形层9的两面均具有激光彩色全息随机条纹或图案。这时的光学功能层8为透明薄膜材料，或者可以省去，直接在其上做背胶层7，做背胶层7所用的胶为透明有机粘合剂。

(2)光栅图案型

用透明有机材料制作透射式光栅，作为光学功能层8，制作两面均具有与该光栅匹配图形的图形层9，在图形层9的两面均粘贴光栅。在光栅外表面用透明有机粘合剂制作背胶层7。

(二)准备标签衬底1：

将带有背胶层7、氧化铝层和离型纸的有机薄膜剪切成一定形状与大小，并在其上规划出印刷图形区2和准动态随机图形阵区3的位置；

(三)制作图形层：

在印刷图形区2的位置上印刷设计的内容，在准动态随机图形阵区3的位置随机撒落准动态随机碎片4，并使其平整粘贴在准动态随机图形阵区3内；

(四)封装：

即用粘合剂将与标签衬底1相同大小与形状的透明防反光保护膜粘贴在标签衬底1的上面，将标签的图形区2以及包含有准动态随机碎片4的准动态随机图形阵区3封装在里面。

本发明实施例的准动态随机图形阵区3中含有的准动态随机碎片4的数目很多，每个准动态随机碎片4的静态与准动态图形特征均不相同，导致整个标签的静态与准动态图形特征非常复杂，在不同光照与视角下的准动态图形特征变化很大，且完全无法复制，使得该标签具有很高的防伪强度。使用该标签时去掉标签衬底1下面的离型纸，将标签粘贴到标的物的相应位置。当标签被揭离时，标签衬底1、印刷图形区2、包含有准动态随机碎片4的准动态随机图形阵区3被破坏，导致标签的图形信息特征被损坏，标签销毁。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发 明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
