可折叠显示设备的制作方法

相关申请的交叉引用

本申请要求于2015年11月16日提交至韩国知识产权局的第10-2015-0160452号韩国专利申请的优先权和权益，该韩国专利申请的公开内容通过引用以其整体并入本文。

一个或多个实施方式涉及能够防止弯曲区域处的变形的可折叠显示设备。

背景技术：

随着关于显示装置的技术已经发展，已经研究并开发了柔性显示设备、可卷曲显示设备和可折叠显示设备。

在以上的这些显示装置中的显示面板可通过使用塑料衬底而实现为柔性的、可卷曲的或可折叠的，并且可通过减小显示面板的厚度来进一步提高柔性。柔性显示器除用于平板显示器中之外，还可因其柔性而以变换的三维(3d)方式使用。

然而，在传统的可折叠显示设备中，在折叠时，在柔性显示器的折叠区域处可能出现屈曲，或者屈曲可能由于可折叠显示设备的重复折叠而出现。

应注意到的是，在该背景部分中公开的信息可包含不构成现有技术的信息。

技术实现要素：

一个或多个实施方式包括可折叠显示设备。

另外的方面将在以下描述中部分阐述，并且根据本描述将部分地显而易见，或者可以通过本实施方式的实践而习得。

根据一个或多个实施方式，可折叠显示设备包括第一壳体、第二壳体、折叠部分、柔性显示器以及铰接保持件，其中，折叠部分位于第一壳体与第二壳体之间的空间处以将第一壳体连接至第二壳体，使得第一壳体和第二壳体配置为相对于彼此折叠，柔性显示器包括收缩表面和拉伸表面，收缩表面通过第一壳体、第二壳体和折叠部分支承，拉伸表面配置为显示图像，铰接保持件配置为在用于制止折叠部分的折叠的第一位置与用于允许折叠部分的折叠的第二位置之间移动。

第一壳体可包括第一铰接盖，第一铰接盖枢转地连接至位于所述第一壳体上的与第二壳体接近的第一铰接轴，第二壳体可包括第二铰接盖，第二铰接盖枢转地连接至位于所述第二壳体上的与第一壳体接近的第二铰接轴，并且第一铰接盖和第二铰接盖可互相交叠并且可配置为相对于彼此转动。

折叠部分可配置为通过第一铰接盖和第二铰接盖覆盖。

第一壳体还可包括第三铰接轴和第一壳体盖，其中，第三铰接轴远离第二壳体，第一壳体盖枢转地连接至第三铰接轴并且配置为根据第一铰接盖的转动而枢转。

第二壳体还可包括第四铰接轴和第二壳体盖，其中，第四铰接轴远离第一壳体，第二壳体盖枢转地连接至第四铰接轴并且配置为根据第二铰接盖的转动而枢转。

第一壳体可包括具有第一端部的铰接盖，第一端部枢转地连接至设置成位于所述第一壳体上的与第二壳体接近的第一铰接轴，并且第二壳体可限定用于引导铰接盖的引导槽，使得铰接盖的第二端部配置为沿着第二壳体的纵向方向滑动。

第二壳体还可包括第二铰接轴和壳体盖，其中，第二铰接轴远离第二壳体，壳体盖枢转地连接至第二铰接轴并且配置为根据铰接盖的转动而枢转。

折叠部分可包括多个多关节构件、支承板和附接层，其中，多个多关节构件在柔性显示器的纵向方向上连续地布置，支承板配置为支承柔性显示器，附接层将多个多关节构件连接至支承板。

多个多关节构件可具有弹性。

多个多关节构件可包括塑料或金属。

支承板可包括invar合金。

支承板的第一表面可接触第一壳体、第二壳体和多个多关节构件，并且支承板的第二表面可接触柔性显示器的收缩表面。

柔性显示器的收缩表面可配置为收缩并且折叠，柔性显示器的拉伸表面可配置为拉伸并且折叠，并且当折叠部分折叠时，柔性显示器的收缩表面可配置为位于拉伸表面内侧。

铰接保持件可位于第一壳体或第二壳体上，并且可配置为向折叠部分线性地移动。

折叠部分可包括多个多关节构件、支承板和附接层，其中，多个多关节构件在柔性显示器的纵向方向上连续地布置，支承板配置为支承柔性显示器，附接层将多个多关节构件连接至支承板，并且多个多关节构件可共同限定用于容纳铰接保持件的保持孔。

附图说明

根据结合附图作出的实施方式的以下描述，这些和/或其它方面将变得显而易见且更容易理解，在附图中：

图1是根据实施方式的可折叠显示设备的立体图；

图2a、图2b和图2c是示出了图1的可折叠显示设备的操作示例的侧视图；

图3是图1的可折叠显示设备的示意性分解立体图；

图4是示出了图3的折叠部分的一部分的放大侧视图；

图5是示出了图3的第一壳体和第二壳体的下表面的立体图；

图6a和图6b是示出了图5的铰接保持件的操作示例的侧剖图；

图7a和图7b是示出了折叠部分的操作示例的侧剖图；以及

图8是根据实施方式的可折叠显示设备的示意性侧剖图。

具体实施方式

通过参照实施方式的以下详细描述和附图，本发明构思的特征以及实现本发明构思的特征的方法可更易于理解。在下文中，将参照附图更详细地描述示例性实施方式，其中，在说明书全文中，相同的附图标记指代相同的元件。然而，本发明可以以多种不同的形式实施，且不应被解释成仅限于在本文中所说明的实施方式。更确切地，这些实施方式作为示例被提供，以使得本公开将是全面且完全的，并且将充分地向本领域技术人员传达本发明的方面和特征。相应地，可不描述对于本领域普通技术人员为了完全理解本发明的方面和特征而不必需的过程、元件和技术。除非另外说明，否则，在全部附图和文字描述全文中，相同的附图标记表示相同的元件，并因此，将不重复其描述。在附图中，为了清楚，元件、层和区域的相对尺寸可被夸大。

将理解的是，虽然措辞“第一”、“第二”、“第三”等可在本文中用于描述各种元件、部件、区域、层和/或段，但是这些元件、部件、区域、层和/或段不应受这些措辞限制。这些措辞用于将一个元件、部件、区域、层或段与另一元件、部件、区域、层或段区分开。因此，在不背离本发明的精神和范围的情况下，下文所描述的第一元件、第一部件、第一区域、第一层或第一段可被称为第二元件、第二部件、第二区域、第二层或第二段。

为了便于解释，在本文中可使用诸如“在……下(beneath)”、“在……之下(below)”、“下(lower)”、“在……下方(under)”、“在……之上(above)”、“upper(上)”等的空间相对措辞来描述如附图中所示的一个元件或特征与另一元件(多个元件)或特征(多个特征)的关系。将理解的是，除了附图中描绘的定向外，空间相对措辞旨在包含装置在使用或操作时的不同定向。例如，如果附图中的装置翻转，则描述为在其它元件或特征“之下”或“下”或“下方”的元件将定向为在其它元件或特征“之上”。因此，示例措辞“在……之下(below)”和“在……下方(under)”可包含在……之上和在……之下两个定向。装置可以以其它方式定向(例如，旋转90度或处于其它定向)，并且，本文中所使用的空间相对描述语应相应地解释。

将理解的是，当元件、层、区域或部件被称为在另一元件、层、区域或部件“上”、“连接至”或“联接至”另一元件、层、区域或部件时，其可直接在另一元件、层、区域或部件上、直接连接至或联接至另一元件、层、区域或部件，或者可存在一个或多个介于其间的元件、层、区域或部件。另外，还将理解的是，当元件或层被称为在两个元件或层"之间"时，其可以是这两个元件或层之间唯一的元件或层，或者也可存在一个或多个介于其间的元件或层。

在以下示例中，x轴、y轴和z轴不限于直角坐标系的三个轴，并且可以以更广泛的意义进行解释。例如，x轴、y轴和z轴可互相垂直，或者可表示不互相垂直的不同方向。

本文中所使用的术语仅用于描述具体实施方式的目的，并且不旨在限制本发明。如本文中所使用的，除非上下文另外清楚地表明，否则单数形式“一(a)”、“一(an)”和“所述(the)”旨在也包括复数形式。还将理解的是，当在本说明书中使用时，措辞“包括(comprises)”、“包括有(comprising)”、“包括(includes)”以及“包括有(including)”说明所述特征、整体、步骤、操作、元件和/或部件的存在，但是不排除一个或多个其它特征、整体、步骤、操作、元件、部件和/或它们的组的存在或添加。如在本文中所使用的，措辞“和/或”包括相关的所列项目中的一个或多个的任何和全部组合。当诸如“……中的至少一个”的表达在元件的列表之后时，修饰元件的整个列表，并不修饰列表中的单个元件。

如本文中使用的，措辞“基本上”、“约”和类似的措辞用作近似的措辞，并非用作程度的措辞，并且旨在考虑将由本领域普通技术人员辨识的测量值或计算值上的固有偏差。而且，当描述本发明的实施方式时，“可以(may)”的使用表示“本发明的一个或多个实施方式”。如在本文中使用的，措辞“使用(use)”、“使用(using)”和“被使用(used)”可被认为分别与措辞“利用(utilize)”、“利用(utilizing)”和“被利用(utilized)”同义。此外，措辞“示例性的”旨在表示示例或图例。

当某一示例性实施方式可被不同地实现时，具体的过程顺序可以与所描述的顺序不同地执行。例如，两个连续地描述的过程可基本上同时执行或者可以以与所描述的顺序相反的顺序执行。

本文中所描述的根据本发明的实施方式的电子或电气装置和/或任何其它相关的装置或部件可利用任何适当的硬件、固件(例如，专用集成电路)、软件、或者软件、固件和硬件的组合实现。例如，这些装置的各种部件可形成在一个集成电路(ic)芯片上或单独的ic芯片上。而且，这些装置的各种部件可在柔性印刷电路膜、带式载体封装(tcp)、印刷电路板(pcb)上实现或者在一个衬底上形成。而且，这些装置的各种部件可以是在一个或多个计算装置中的一个或多个处理器上运行的、执行计算机程序指令并且与用于实现本文中所描述的各种功能的其它系统部件相互作用的程序或进程。计算机程序指令存储在存储器中，存储器可在计算装置中使用诸如例如随机存取存储器(ram)的标准存储装置实现。计算机程序指令还可存储在其它非暂时性计算机可读介质中，诸如例如cd-rom、闪盘驱动器等。此外，本领域技术人员应认识到的是，在不背离本发明的示例性实施方式的的精神和范围的情况下，各种计算装置的功能可以结合或整合到单个计算装置中，或者特定计算装置的功能可跨一个或多个其它计算装置分布。

除非另外限定，否则本文中使用的所有术语(包括技术术语和科学术语)具有与由本发明所属技术领域的普通技术人员所通常理解的含义相同的含义。还将理解的是，除非本文中明确地如此限定，否则诸如常用词典中定义的那些术语的术语应被解释成具有与其在相关技术领域和/或本说明书的上下文中的含义一致的含义，并且不应以理想化或过于正式的含义进行解释。

图1是根据实施方式的可折叠显示设备100的立体图，并且图2a至图2c是示出了图1的可折叠显示设备100的操作示例的侧视图。

参照图1至图2c，可折叠显示设备100包括第一壳体110、第二壳体120、折叠部分130和柔性显示器140。

第一壳体110和第二壳体120彼此间隔开。折叠部分130可设置在第一壳体110与第二壳体120之间的空间处，并且可使第一壳体110和第二壳体120互相连接，以使得第一壳体110和第二壳体120可向彼此可折叠。

柔性显示器140可包括可折叠显示面板和器件。柔性显示器140的收缩表面140c可由第一壳体110、第二壳体120和折叠部分130支承，并且柔性显示器140的拉伸表面140t可产生可见图像。

具体地，柔性显示器140可显示通常由显示装置产生的图像(例如，文本、视频、图片、二维(2d)或三维(3d)图像、图标和光标)。例如，如果显示装置是便携式计算机，则可显示诸如与便携式计算机有关的用户界面(ui)或图形用户界面(gui)的图像。

另外，柔性显示器140可包括柔性衬底并且还可包括位于柔性衬底上的像素单元和钝化层，其中，柔性衬底包括可折叠塑料材料或金属箔。柔性显示器140可以是有机发光显示装置、液晶显示(lcd)装置或电泳显示装置，但是柔性显示器140不限于此。

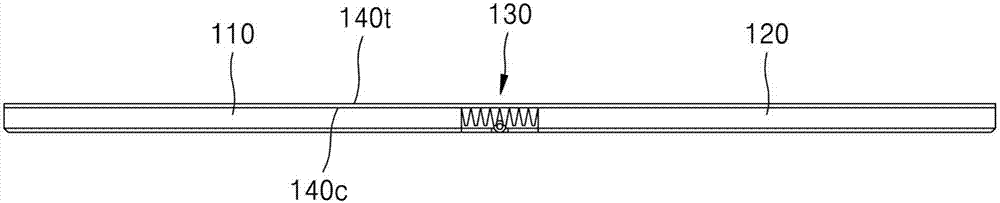

根据本实施方式的可折叠显示设备100可以处于如图2a中所示的展开状态、可如图2b中所示以某一角度部分地折叠或者可如图2c中所示通过相对于第二壳体120折叠第一壳体110而处于完全折叠状态。

以下将参照图3、图4、图5、图6a、图6b、图7a和图7b更详细地描述根据实施方式的可折叠显示设备100的具体配置和结构。

图3是图1的可折叠显示设备100的示意性分解立体图，图4是示出了图3的折叠部分130的一部分的放大侧视图，图5是示出了图3的第一壳体110和第二壳体120的下表面的立体图，以及图6a和图6b是示出了图5的铰接保持件150的操作示例的侧剖图。

参照图3和图4，折叠部分130包括在柔性显示器140的纵向方向上连续地布置的多个多关节构件131、支承柔性显示器140的支承板132以及将多个多关节构件131连接至支承板132的附接层133。

多关节构件131中的每个可包括塑料或金属以具有弹性力。然而，鉴于可折叠显示设备100的重复的折叠和展开操作，多关节构件131可包括具有足够刚度的材料以具有耐用性。

支承板132可包括合金(invar是安普朗合金imphy联合股份公司(aperamalloysimphyjointstockcompany)的注册商标)，但是支承板132不限于此。例如，支承板132可包括具有足以承受柔性显示器140的重复折叠和展开操作的刚度的金属片。

具体地，支承板132可支承柔性显示器140的收缩表面140c，并且可覆盖第一壳体110、第二壳体120和折叠部分130中的全部。也就是说，支承板132具有与柔性显示器140的尺寸对应的区域，并且可具有与由第一壳体110上、第二壳体120上和折叠部分130上的柔性显示器140占据的区域对应的尺寸。

附接层133在多关节构件131与支承板132之间，并且可包括具有用于将多关节构件131附接至支承板132的粘合力的材料。

参照图5、图6a和图6b，可折叠显示设备100可包括在第一位置(参见图6a)与第二位置(参见图6b)之间可移动的铰接保持件150，其中，在第一位置处，折叠部分130的折叠操作被限制/制止，在第二位置处，折叠部分130的折叠操作被允许/许可。

铰接保持件150可设置在第一壳体110或第二壳体120上，并且可配置为向折叠部分130线性地移动。在图5、图6a和图6b中，将铰接保持件150描述为设置在第一壳体110上，但是，在其它实施方式中，铰接保持件150可设置在第二壳体120上。

另外，折叠部分130的多关节构件131可包括用于容纳铰接保持件150的保持孔131h(例如，多关节构件131可共同限定保持孔或保持槽)。

也就是说，如图6a中所示，当铰接保持件150被容纳到多关节构件131的保持孔131h中时，折叠部分130的折叠操作被限制，并且相应地，可限制可折叠显示设备100的折叠。

在另一方面，如图6b中所示，当铰接保持件150从多关节构件131的保持孔131h抽出时，允许折叠部分130的折叠操作，使得可折叠显示设备100能够折叠。

当可折叠显示设备100包括诸如铰接保持件150的上述结构时，可容易地维持柔性显示器140的展开/未折叠状态。另外，因为折叠部分130被限制使得柔性显示器140可仅在一个方向上折叠，所以可防止由于柔性显示器140的拉伸表面140t的收缩或由于收缩表面140c的拉伸而出现屈曲现象。

另外，第一壳体110可包括第一铰接盖112，第一铰接盖112枢转地连接至位于第一壳体110上的与第二壳体120接近的第一铰接轴111，并且第二壳体120可包括第二铰接盖122，第二铰接盖122枢转地连接至位于第二壳体120上的与第一壳体110接近的第二铰接轴121。

这里，第一铰接盖112和第二铰接盖122可互相连接同时在重叠轴50处互相交叠，以相对于彼此枢转(例如，见图7a)。重叠轴50可作为独立的构件提供，但是可以是虚拟轴线，在该虚拟轴线处，第一铰接盖112和第二铰接盖122枢转地互相连接。折叠部分130可由第一铰接盖112和第二铰接盖122覆盖，并且然后，折叠部分130可设置在第一壳体110和第二壳体120的内部处。

另外，第一壳体110还可包括第三铰接轴113和第一壳体盖114，其中，第三铰接轴113设置成远离第二壳体120，第一壳体盖114枢转地连接至第三铰接轴113并且可根据第一铰接盖112的转动而转动(例如，见图7a和图7b)。

第二壳体120还可包括第四铰接轴123和第二壳体盖124，其中，第四铰接轴123设置成远离第一壳体110，第二壳体盖124枢转地连接至第四铰接轴123并且可根据第二铰接盖122的转动而转动(例如，见图7a和图7b)。

再参照图3，图5、图6a和图6b中所示的设置在第一壳体110和第二壳体120的下表面上的上述元件可由壳盖170覆盖。

图7a和图7b是示出了折叠部分130的操作示例的侧剖图。

图7a示出了其中铰接保持件150从保持孔131h退出以允许折叠部分130的折叠的情况。如上所述，当折叠部分130折叠时，第一铰接盖112和第二铰接盖122根据折叠部分130的折叠操作共同绕重叠轴50转动。

图7b示出了其中折叠部分130完全折叠使得多个多关节构件131互相邻接的情况。也就是说，当折叠部分130完全折叠时，第一壳体110和第二壳体120相对于彼此折叠，并且相应地，柔性显示器140的收缩表面140c收缩并且柔性显示器140的拉伸表面140t拉伸，使得柔性显示器140被折叠(例如，对折)。

图8是根据另一实施方式的可折叠显示设备的侧剖图。

参照图8，第一壳体210包括铰接盖212，铰接盖212具有枢转地连接至位于第一壳体210上的与第二壳体220接近的第一铰接轴211的端部，并且第二壳体220还可包括引导孔(例如，引导槽)221，引导孔221用于将具有另一端部的铰接盖212引导成沿着第二壳体220的纵向方向滑动。

另外，第一壳体210还可包括设置成远离第二壳体220的第二铰接轴213和枢转地连接至第二铰接轴213以根据铰接盖212的转动而转动的壳体盖214。

图8示出了图7a的可折叠显示设备100的修改示例，并且根据该另一实施方式的可折叠显示设备200可以与参照图7b所说明的可折叠显示设备100一样完全折叠。

也就是说，铰接盖212被容纳在图8的引导孔221中的另一端部可根据折叠部分230的折叠操作而滑动。因此，当可折叠显示设备200完全折叠时，铰接盖212的另一端可处于引导孔221的折叠配置(例如，第一端部)221f处，并且当可折叠显示设备200展开时，铰接盖212的另一端可处于引导孔221的展开配置(例如，与第一端部相对的第二端部)221u处。

根据铰接盖212的操作，第一壳体210和第二壳体220可在如图7b中所示的折叠配置与如图6a和图6b中所示的展开配置之间可转动。

根据上述实施方式，柔性显示器140配置为通过使用限制折叠部分130/230的折叠操作的铰接保持件150/250而仅在一个方向上折叠，并且因此，可折叠显示设备100/200可防止在可折叠显示设备100/200的折叠区域处发生屈曲现象。

应当理解的是，本文中所描述的实施方式应仅以描述性含义考虑，并不为了限制的目的。每个实施方式中的特征或方面的描述应通常被考虑成可用于其它实施方式中的其它类似特征或方面。

虽然已参照附图描述了一个或多个实施方式，但是将由本领域普通技术人员理解的是，在不背离如由所附权利要求及其等同限定的精神和范围的情况下，可以在该一个或多个实施方式中作出形式和细节上的各种改变。
