一种电子价签外框的制作方法

文档序号:11858020阅读:496来源:国知局
一种电子价签外框的制作方法与工艺

本实用新型属于货架配件技术领域,尤其是一种电子价签外框。



背景技术:

在零售行业,电子价签用于价格管理,替代人工更换纸质价格标签,由于其省时省力,是精细化管理的有效工具,逐渐在零售行业中推广应用。但由于目前电子价签种类繁多,电子价签一般都直接固定在货架导轨上,并未设置防护框架,影响货架的整体美观及电子价签使用寿命,且无法进行货架上商品的促销展示。



技术实现要素:

本实用新型提出一种电子价签外框,应用于多种类型的电子价签,且安装简便。

本实用新型具体采用如下技术方案实现:

一种电子价签外框,包括框架,所述框架的两个侧边向中间翻折形成翻折部,所述框架的两端还形成第一侧壁和第二侧壁,所述第一侧壁的顶部向中间翻折形成阻挡部,所述第二侧壁的顶部向下翻折形成扣接部。

作为优选,所述框架呈半圆柱形。

作为优选,所述框架为塑料材质,通过挤塑或注塑方式形成一体结构。

本实用新型提供的电子价签外框,其有益效果在于:框架两个侧边向中间翻折的翻折部构成价签卡槽,方便容置电子价签,框架两端的侧壁上分别形成阻挡住和扣接部,使不同规格的电子价签简便的卡接在框架内,且在侧壁上形成的阻挡部和扣接部处,可插入促销印刷产品进行商品额外销售信息的展示。

附图说明

图1为本实用新型电子价签外框的立体图;

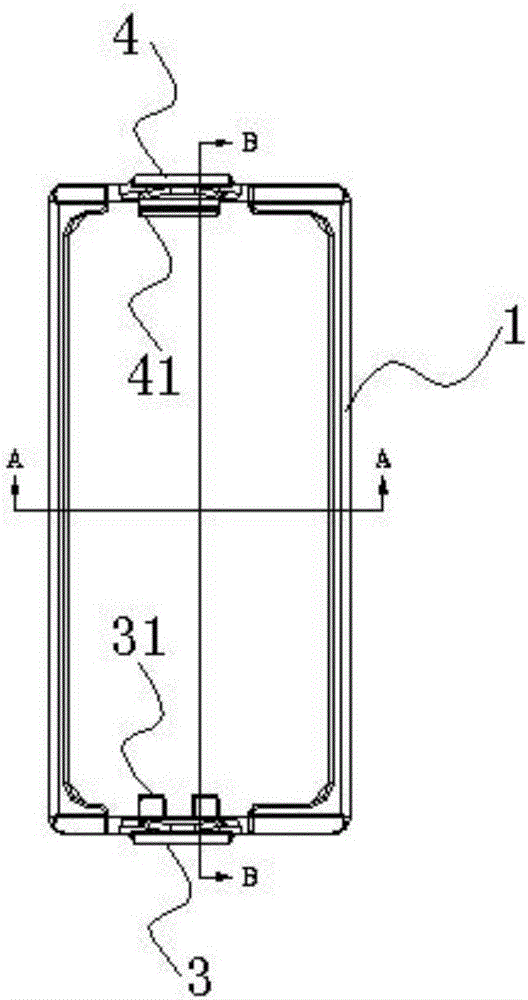

图2为本实用新型电子价签外框的主视图;

图3为图2中A-A剖视结构示意图;

图4为图2中B-B剖视结构示意图。

图中:1-框架;2-翻折部;3-第一侧壁;31-阻挡部;4-第二侧壁;41-扣接部。

具体实施方式

为进一步说明各实施例,本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分,其主要用以说明实施例,并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容,本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制,而类似的组件符号通常用来表示类似的组件。

现结合附图和具体实施方式对本实用新型进一步说明。

如图1所示,本实施例提出的一种电子价签外框,为塑料材质,通过挤塑方式形成的一体结构,整个框架1总体呈半圆柱形。在框架1的两个侧边向中间翻折形成翻折部2,两个翻折部2就构成电子价签的卡槽,电子价签即可放入卡槽内部。在框架1的两端还形成第一侧壁3和第二侧壁4,其中在第一侧壁3的顶部向中间翻折形成阻挡部31,在第二侧壁4的顶部向下翻折形成扣接部41,阻挡部31将电子价签固定在卡槽内,扣接部31可使不同规格的电子价签扣接在卡槽内部。

尽管结合优选实施方案具体展示和介绍了本实用新型,但所属领域的技术人员应该明白,在不脱离所附权利要求书所限定的本实用新型的精神和范围内,在形式上和细节上可以对本实用新型做出各种变化,均为本实用新型的保护范围。
