英语规范书写装置的制作方法

本实用新型涉及一种英语教学装置，更确切地说，是一种英语规范书写装置。

背景技术：

在英语教学过程中，需要对照标准字体进行练习书写，使用者很难掌握字体的高度，而且书写完成后，也无法进行及时检查。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种英语规范书写装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种英语规范书写装置，其特征在于，所述的英语规范书写装置包含一标尺，所述的标尺的两侧分别设有一夹块，所述的夹块上分别设有一调节孔和一对引导孔，所述的引导孔位于所述的调节孔的两侧，所述的夹块的底部分别设有一楔形的夹边，一调节螺杆贯穿所述的调节孔，一引导辊分别贯穿所述的引导孔，所述的调节螺杆的头部设有一捏头，所述的调节螺杆的的尾部设有一可拆卸的衬块，所述的衬块上设有一对衬孔，所述的引导辊贯穿所述的衬孔。

作为本实用新型较佳的实施例，所述的夹块和衬块均为尼龙制成。

本实用新型的英语规范书写装置具有以下优点：使用时，当使用者需要书写时，可以直接将笔头抵住夹块，并直接横向拖动整个书写装置，使得引导辊在标尺上滑动，这样，笔头即可以画出需要的直线，方便使用者对照书写英语。使用者可以根据需要设置任意的直线间距，适应不同尺寸的字形，灵活性好。该英语规范书写装置结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的英语规范书写装置的立体结构示意图；

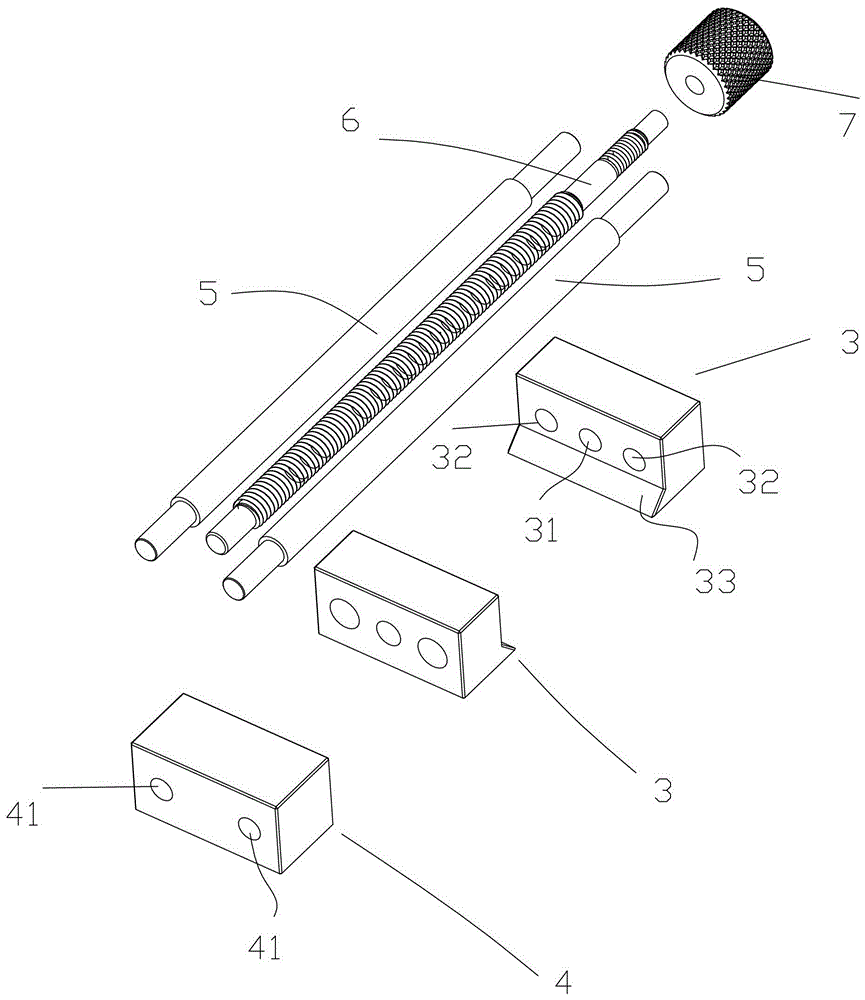

图2为图1中的英语规范书写装置的立体结构分解示意图

其中，

1、英语规范书写装置；2、标尺；3、夹块；31、调节孔；32、引导孔；33、夹边；4、衬块；41、衬孔；5、引导辊；6、调节螺杆；7、捏头。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图2所示，该英语规范书写装置1包含一标尺2，该标尺2的两侧分别设有一夹块3，该夹块3上分别设有一调节孔31和一对引导孔32，该引导孔32位于该调节孔31的两侧，该夹块3的底部分别设有一楔形的夹边33，一调节螺杆6贯穿该调节孔31，一引导辊5分别贯穿该引导孔32，该调节螺杆6的头部设有一捏头7，该调节螺杆6的的尾部设有一可拆卸的衬块4，该衬块4上设有一对衬孔41，该引导辊5贯穿该衬孔41。

该夹块3和衬块4均为尼龙制成。

使用时，如图1和图2所示，当使用者需要书写时，可以直接将笔头抵住夹块3，并直接横向拖动整个书写装置，使得引导辊5在标尺2上滑动，这样，笔头即可以画出需要的直线，方便使用者对照书写英语。使用者可以根据需要设置任意的直线间距，适应不同尺寸的字形，灵活性好。

另外，当书写完成后，使用者也可以直接滑动书写装置，来检查字母的高度是否合乎规范，方便易用。

该英语规范书写装置结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
