智能电能表模拟应用试验台的制作方法

本实用新型涉及智能电能表教学演示装置，尤其涉及一种智能电能表模拟应用试验台。

背景技术：

智能电能表是智能电网的终端，它实现了基本用电量计量不再需要抄表员人工进行，还具有用电信息存储、双向多种费率计量功能、用户端控制功能、多种数据传输模式的双向数据通信功能、防窃电功能等。它就像一台微型的电脑，实现了远程控制，自动化、智能化、便捷化。用户仅仅需要到电力公司营业厅或者在人工POS机上缴纳电费，就可以持续用电。目前，智能电能表已经成为用电计量装置的主流设备，计量装置运维也成为电力系统提供客户服务工作的重中之重，它既是联系千家万户的纽带，又是体现国家电网优质服务的关键节点。

一个地方性的供电公司，客户表总数一般都会超过上百万支，因此日常运维工作量非常大，需要培养大量合格的运维人员；但是至今为止，还没有可以进行智能电能表及相关模块、集中器等设备操作演示的专用模拟演示装置，不利于人员的培训效果和尽快上岗。

技术实现要素：

本实用新型提供了一种智能电能表模拟应用试验台，用于模拟现场使用环境，演示智能电能表相关操作步骤和方法，采用可移动式结构，使教学更加方便；学员可通过反复模拟训练训熟练掌握运维技巧，快速达到运维人员合格标准，并可提高现有运维人员的工作技能和工作效率，实现标准化作业。

为了达到上述目的，本实用新型采用以下技术方案实现：

智能电能表模拟应用试验台，包括可移动台架、检测设备和演示设备，所述可移动台架设有展示板，检测设备和演示设备分别固定在展示板上；检测设备包括平板电脑、电能表校验仪、手抄器、抄控模块、监控模块、载波通信模块和电源模块；所述电能表校验仪、手抄器、抄控模块、载波通信模块和电源模块分别连接平板电脑，其中手抄器、抄控模块、载波通信模块与平板电脑一起构成远程集中抄表系统的主动发送设备，与演示设备中的智能电能表通过载波通信连接，将智能电能表的即时数据上传至平板电脑；电源模块为平板电脑及其它用电仪器提供电源；抄控模块另外连接监控模块，监控模块用于监控智能电能表端采集设备的运行状态；平板电脑另外设接口与万用表、振动传感器连接，其中万用表用于对智能电能表电路系统进行检测，振动传感器用于检测智能电能表运行时的振动参量；所述演示设备包括多个单相/三相电能表及与其配套的电流互感器和采集设备。

所述可移动台架的主体框架为铝合金材质，展示板为透明合成树脂材质。

所述展示板表面设多个内凹的固定表位，分别对应固定平板电脑、抄控模块和监控模块，载波通信模块和电源模块设置在可移动台架内部，电能表校验仪、手抄器、万用表、振动传感器与平板电脑临时连接

所述展示板上还设有控制开关和空气开关，其中控制开关用于控制检测设备相关供电电路通断，空气开关用于控制展示设备相关供电电路通断。

与现有技术相比，本实用新型的有益效果是：

1)用于模拟现场使用环境，演示智能电能表相关操作步骤和方法，采用可移动式结构，使教学更加方便；

2)学员可通过反复模拟训练训熟练掌握运维技巧，快速达到运维人员合格标准；

3)有利于提高现有运维人员的工作技能和工作效率，实现标准化作业。

附图说明

图1是本实用新型所述智能电能表模拟应用试验台的主视图。

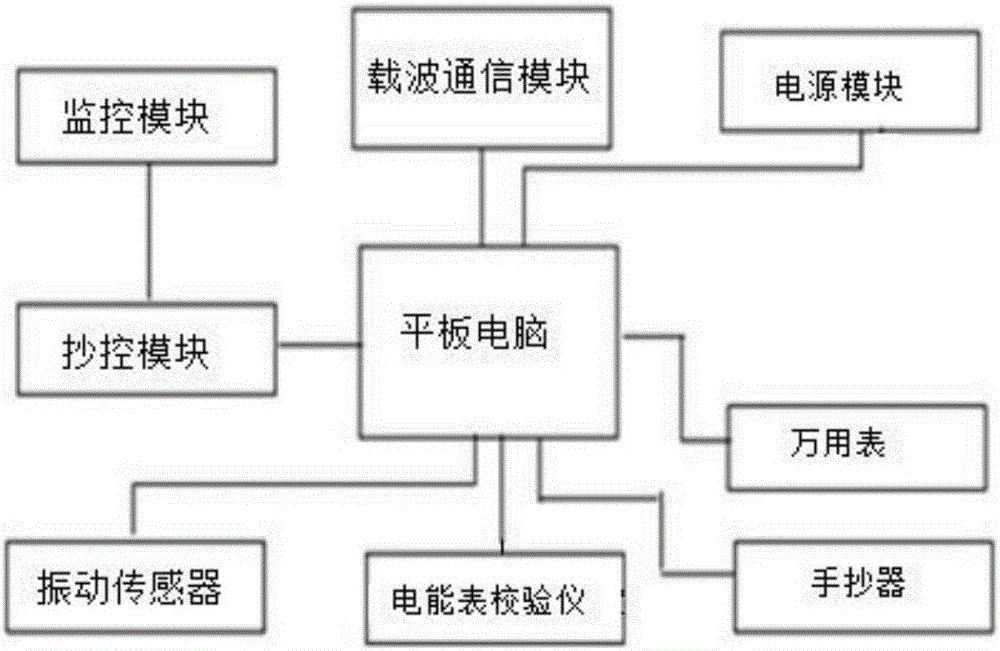

图2是本实用新型所述智能电能表模拟应用试验台组成部分的连接关系框图。

图3是本实用新型所述可移动台架主体框架及展示板的结构示意图。

图中：1.可移动台架 2.展示板 3.平板电脑 4.单相电能表 5.三相电能表 6.抄控模块 7.监控模块 8.采集设备 9.电流互感器 10.控制开关 11.空气开关

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明：

如图1及图2所示，本实用新型所述智能电能表模拟应用试验台，包括可移动台架1、检测设备和演示设备，所述可移动6台架1设有展示板2(如图3所示)，检测设备和演示设备分别固定在展示板2上；检测设备包括平板电脑3、电能表校验仪、手抄器、抄控模块6、监控模块7、载波通信模块和电源模块；所述电能表校验仪、手抄器、抄控模块6、载波通信模块和电源模块分别连接平板电脑3，其中手抄器、抄控模块6、载波通信模块与平板电脑3一起构成远程集中抄表系统的主动发送设备，与演示设备中的智能电能表4/5通过载波通信连接，将智能电能表4/5的即时数据上传至平板电脑3；电源模块为平板电脑3及其它用电仪器提供电源；抄控模块6另外连接监控模块7，监控模块7用于监控智能电能表4/5端采集设备8的运行状态；平板电脑3另外设接口与万用表、振动传感器连接，其中万用表用于对智能电能表电路系统进行检测，振动传感器用于检测智能电能表运行时的振动参量；所述演示设备包括多个单相/三相电能表4/5及与其配套的电流互感器9和采集设备8。

所述可移动台架1的主体框架为铝合金材质，展示板2为透明合成树脂材质。

所述展示板2表面设多个内凹的固定表位，分别对应固定平板电脑3、抄控模块6和监控模块7，载波通信模块和电源模块设置在可移动台架1内部，电能表校验仪、手抄器、万用表、振动传感器与平板电脑3临时连接

所述展示板2上还设有控制开关10和空气开关11，其中控制开关10用于控制检测设备相关供电电路通断，空气开关11用于控制展示设备相关供电电路通断。

本实用新型所述智能电能表模拟应用试验台的使用方法如下：

1)智能电能表抄表演示；检查电能表校验仪、手抄器、抄控模块6、监控模块7与平板电脑3是否可靠连接，连通检测设备及演示设备对应的控制开关10和空气开关11；对手抄器进行通讯设置使其与平板电脑3通讯连接，连接后通过手抄器采集智能电能表4/5数据；

2)智能电能表抄表故障排查演示；按照步骤1)操作，找到数据返回失败的智能电能表，分以下三种情况逐一排查：a)智能电能表电路连接出现故障；b)智能电能表预设地址与实际地址不符；c)智能电能表或智能电能表端的载波模块、采集设备8出现故障；根据故障原因分别进行排查；如果排查结果为智能电能表电路连接出现故障，采用万用表对相关电路进行检测，包括电路电压、电阻、电流、二极管、三极管、MOS场效应管检测；

3)智能电能表校准演示；通过电能表校验仪对单相/三相电能表4/5进行校准，电能表校验仪提供0.5A、2.5A、5A三档虚拟电流负载，在实负荷为零的情况下在线检测智能电能表误差、校核智能电能表4/5的电参数如电压、电流、频率、功率、功率因数；并可测量电流互感器9变比，以此判定智能电能表4、5与电流互感器9的综合误差；以上检测均在不停电、不改变计量回路接线的情况下进行；

4))智能电能表运行平稳性检测演示；将振动传感器的检测端固定在展示板2上，信号输出端与平板电脑3接口连接，检测智能电能表处的振动参量，采用数字振动传感器可直接读取数据并将数据传送到平板电脑3；

5)载波通信模块运行状态检测演示；在确定智能电能表4/5正常使用状态下，通过手抄器与智能电能表4/5通信连接，通过载波通信模块实现数据上传；查看平板电脑3，如果平板电脑3接收到所检测智能电能表4/5的数据，则证明载波通信模块运行正常；如平板电脑3没有接收到数据，则通过在载波通信模块各针脚加电的方式检测其电气性能，直接判定载波通信模块是否故障。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
