英语单词辅助记忆学习装置的制作方法

本实用新型涉及英语教学领域，尤其涉及一种英语单词辅助记忆学习装置。

背景技术：

英语单词有很多需要学生记忆，在教学过程中教师通过英语单词辅助记忆学习装置进行辅助教学以方便学生的理解，但现有的英语单词辅助记忆学习装置在进行调节转动时，很容易发生晃动，结构不稳定。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种稳定性高的英语单词辅助记忆学习装置。

本实用新型的目的是通过以下技术方案来实现：

一种英语单词辅助记忆学习装置，包括箱体、单词板、固定座、转动调节装置，所述箱体通过转动调节装置连接固定座，所述转动调节装置包括转动盘、转动柱、支撑圈，所述箱体底部具有支撑转动槽，所述支撑转动槽中部具有转动柱，所述转动柱侧壁具有4个固定插接凸起，所述转动柱穿过转动盘，所述转动盘中部具有固定插接槽，所述固定插接槽连接固定插接凸起，所述箱体底部连接支撑圈，所述支撑圈底部连接固定座，所述固定座中部具有转动座，所述转动座内部具有转动槽，所述转动槽上部连接下转动轴承，所述转动柱穿过下转动轴承，所述转动柱插入转动槽。

所述固定座上部具有转动盘安装槽，所述转动盘安装槽内部连接转动盘，所述转动盘安装槽上部连接上转动轴承，所述上转动轴承内壁连接转动盘侧壁，所述转动盘在转动盘安装槽中转动。

所述箱体截面为八边形，所述箱体中部具有单词板存放槽，所述箱体内部具有单词板摆放槽，所述单词板摆放槽连接单词板，所述单词板摆放槽连接展示窗。

有益效果：

箱体通过转动调节装置连接固定座，箱体底部具有支撑转动槽，所述支撑转动槽中部具有转动柱，所述转动柱穿过转动盘，所述转动盘中部具有固定插接槽，所述固定插接槽连接固定插接凸起，在二者的配合下，使得转动柱与转动盘形成一体，当转动柱转动时，带动转动盘转动，同时在转动盘的作用下，保证了箱体在转动时的平稳，提高了稳定性。箱体底部连接支撑圈，所述支撑圈底部连接固定座，所述固定座中部具有转动座，所述转动座内部具有转动槽，所述转动槽上部连接下转动轴承，在下转动轴的作用下，转动柱实现转动。转动盘安装槽上部连接上转动轴承，所述上转动轴承内壁连接转动盘侧壁，所述转动盘在转动盘安装槽中转动，在上转动轴承的作用下，使得转动盘的转动变得更加灵敏，提高了转动效果。箱体内部具有单词板摆放槽，所述单词板摆放槽连接单词板，所述单词板摆放槽连接展示窗，通过展示窗可以观看到单词板上的词汇信息辅助记忆学习，这种英语单词辅助记忆学习装置的箱体通过转动，使得学生观看学到侧面上不同分类的单词板，减少了教师书写的负担，同时其转动灵活，稳定性高。

附图说明

图1为本实用新型一种英语单词辅助记忆学习装置结构示意图。

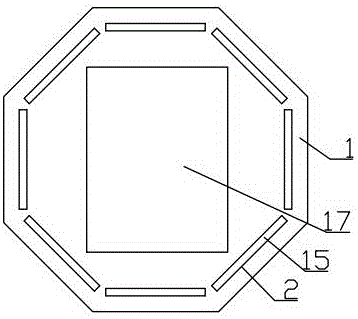

图2为本实用新型一种英语单词辅助记忆学习装置平面结构示意图。

具体实施方式

下面根据附图和实施例对本实用新型作进一步详细说明：

一种英语单词辅助记忆学习装置，包括箱体1、单词板2、固定座3、转动调节装置，所述箱体1通过转动调节装置连接固定座3，所述转动调节装置包括转动盘4、转动柱5、支撑圈6，所述箱体1底部具有支撑转动槽7，所述支撑转动槽7中部具有转动柱5，所述转动柱5侧壁具有4个固定插接凸起8，所述转动柱5穿过转动盘4，所述转动盘4中部具有固定插接槽9，所述固定插接槽9连接固定插接凸起8，在二者的配合下，使得转动柱与转动盘形成一体，当转动柱转动时，带动转动盘转动，同时在转动盘的作用下，保证了箱体在转动时的平稳，提高了稳定性。所述箱体1底部连接支撑圈6，所述支撑圈6底部连接固定座3，所述固定座3中部具有转动座10，所述转动座10内部具有转动槽11，所述转动槽11上部连接下转动轴承12，所述转动柱5穿过下转动轴承12，所述转动柱5插入转动槽11，在下转动轴的作用下，转动柱实现转动。

所述固定座3上部具有转动盘安装槽13，所述转动盘安装槽内部连接转动盘4，所述转动盘安装槽13上部连接上转动轴承14，所述上转动轴承14内壁连接转动盘4侧壁，所述转动盘4在转动盘安装槽13中转动，在上转动轴承的作用下，使得转动盘的转动变得更加灵敏，提高了转动效果。

所述箱体1截面为八边形，所述箱体1中部具有单词板存放槽17，所述箱体1内部具有单词板摆放槽15，所述单词板摆放槽15连接单词板2，所述单词板摆放槽15连接展示窗16，通过展示窗16可以观看到单词板2上的词汇信息，这种英语单词辅助记忆学习装置的箱体通过转动，使得学生观看学到侧面上不同分类的单词板，减少了教师书写的负担，同时其转动灵活，稳定性高。
