悬挂式公路标志牌的制作方法

本实用新型涉及标志牌，具体为一种悬挂式公路标志牌。

背景技术：

目前，公路上使用的公路标志牌通常是在金属板材铝合金板上贴反光膜制作成标志牌后，与立柱组合而成。而这种立柱存在以下几个问题：1）高度不能随意调节，在不同的公路路况中；需要调节标志牌的高度以适应不同的受众人群，而现有的以立柱为支撑杆的标志牌无法进行高度调节；2）易被风刮倒，由于立柱的稳定性不强，在受到强风时容易被刮倒。

技术实现要素：

本实用新型所解决的技术问题在于提供一种悬挂式公路标志牌，以解决上述背景技术中的缺点。

本实用新型所解决的技术问题采用以下技术方案来实现：悬挂式公路标志牌，包括标志牌和标志框，所述标志框内放置有所述标志牌，在所述标志框的一侧连接有支撑架，所述支撑架分为侧板、上板和下板三个部分，所述支撑架的上板和下板之间焊接着悬挂杆，所述悬挂杆外设有固定套，在所述悬挂杆和固定套之间设有一弹簧，所述弹簧上连接着一紧固件。

本实用新型中，所述下板的下表面设有若干挂勾。

本实用新型中，所述标志框内的标志牌可更换。

本实用新型中，所述悬挂杆上连接着悬挂勾。

本实用新型中，所述紧固件上设有一个滑动体。

本实用新型中，所述标志牌和标志框均为PVC材料。

本实用新型的有益效果：标志牌可更换且可以悬挂在不同的地方，可随意调节悬挂的位置，抗风性能好，不易被刮倒，固定方便。

附图说明

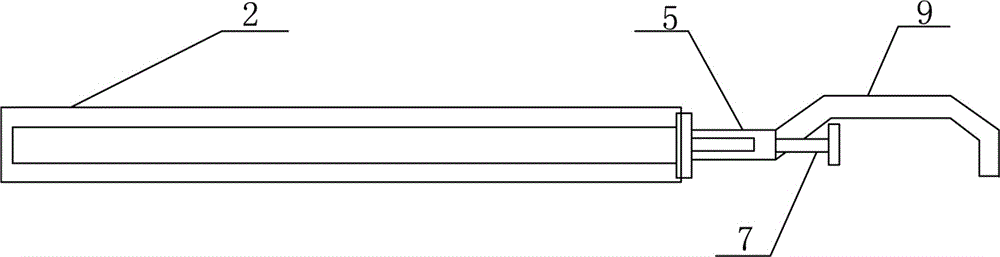

图1为本实用新型左视结构示意图。

图2为本实用新型俯视结构示意图。

图中：1-标志牌，2-标志框，3-支撑架，4-悬挂杆，5-固定套，6-弹簧，7-紧固件，8-滑动体，9-悬挂勾，81-挂勾。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

实施例：如图1和图2所示，悬挂式公路标志牌，包括标志牌1和标志框2，所述标志框2内放置有所述标志牌1，所述标志框2内的标志牌1可更换，所述标志牌1和标志框2均为PVC材料。在所述标志框2的一侧连接有支撑架3，所述支撑架3分为侧板、上板和下板三个部分，所述支撑架3的上板和下板之间焊接着悬挂杆4，所述下板的下表面设有若干挂勾81，所述挂勾81上可以 挂有其他标志牌。所述悬挂杆4外设有固定套5，在所述悬挂杆4和固定套5之间设有一弹簧6，所述弹簧6上连接着一紧固件7，所述悬挂杆4上连接着悬挂勾9，通过悬挂勾9勾住固定物，然后拧松紧固件7，所述弹簧6推动紧固件7顶在固定物上，完成将悬挂过程。所述紧固件7上设有一个滑动体8，滑动滑动体8可锁紧紧固件7，防止其松动导致掉落标志牌整体滑落。需要拆下时，滑动滑动体8松开紧固件7即可取下整个标志牌。

以上显示和描述了本实用新型的基本原理和主要特征及本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。
