一种具有广告播放功能的充电桩的制作方法

本实用新型涉及电动汽车充电技术领域，特别是一种具有广告播放功能的充电桩。

背景技术：

国家大力推行绿色环保、节能减排的大环境下，电动汽车推广作为一项重要措施，伴随着电动汽车的普及，电动汽车充电桩成为必须提前铺设。现有充电桩只带充电功能，操作说明不够直观，充电等待时，缺乏乐趣。目前出现了具有广告播放功能的充电桩，让车主在充电的过程中可以观看广告，实现了商业价值。但是目前充电桩的广告播放方式只是广告轮播，即使没有人使用充电桩，广告也一直轮流播放，耗能且不环保，也有部分充电桩在汽车充电时才播放广告，但是很多车主进行充电连接后即离开，这时广告即白白播放，十分浪费资源，也有部分充电桩设置有红外感应装置，当检测到物体靠近时，则播放广告，但是该方式容易检测到路过的行人或其他物体，准确性差。

技术实现要素：

为解决上述问题，本实用新型的目的在于提供一种提高充电桩广告投放效率且低成本的具有广告播放功能的充电桩。

本实用新型解决其问题所采用的技术方案是：

一种具有广告播放功能的充电桩，包括充电桩本体，所述充电桩本体上设置有充电枪和充电枪插座，所述充电桩本体上设置有用于播放广告的显示装置和用于感应人体靠近的人体感应模块，所述充电枪插座或充电枪设置有用于检测充电枪是否被提起的检测模块，还包括控制器，所述控制器分别与显示装置、人体感应模块和检测模块连接。

进一步，所述充电枪插座、显示装置、人体感应模块设置于充电桩本体的同一侧面上。方便对用户的动作进行检测。

进一步，所述检测模块为压力感应模块。所述压力感应模块优选设置于充电枪插座中，当充电枪放置于充电枪插座中时，压力感应模块被充电枪按压产生压力信号传输至控制器，当控制器接收不到压力信号时，表示充电枪被提起。

作为上述的另一种检测方式，所述检测模块为分别设置于充电枪插座和充电枪上的导电触片。当两个导电接触片接触时，产生导通信号传输至控制器，当导通信号消失时，表示充电枪被提起。

具体地，所述显示装置为用于播放广告、显示充电信息和/或充电控制界面的触摸显示屏。触摸显示屏既可以播放广告，也可以作为充电桩控制界面和充电信息显示界面，整合度更好。

进一步，所述触摸显示屏根据触摸信号切换显示充电信息和/或充电控制界面。当在播放广告中时，若检测到用户操作触摸屏，则停止播放广告并显示供用户对充电桩进行操作的充电信息和/或充电控制界面。

具体地，所述人体感应模块为热红外辐射检测模块、距离检测模块或超声波检测模块。

进一步，还包括用于检测当前充电电流的电流检测装置，所述电流检测装置与控制器连接。当电流检测装置检测到充电电流时，表示当前充电桩正在被使用，即充电枪从充电枪插座中拔出，通过增加电流检测装置，可提高检测的可靠性。

本实用新型的有益效果是：本实用新型采用的一种具有广告播放功能的充电桩，通过在充电桩上设置用于感应人体靠近的人体感应模块和用于检测充电枪是否被提起的检测模块，可同时检测到用户上述两种动作，当用户提起充电枪且靠近充电桩时，播放广告信息，避免用户不在场或误检测经过物体时播放无人观看的广告，比单一的检测方式更加可靠，而且成本低、节能环保，对显示屏的控制更准确。

附图说明

下面结合附图和实例对本实用新型作进一步说明。

图1是本实用新型充电桩的结构示意图；

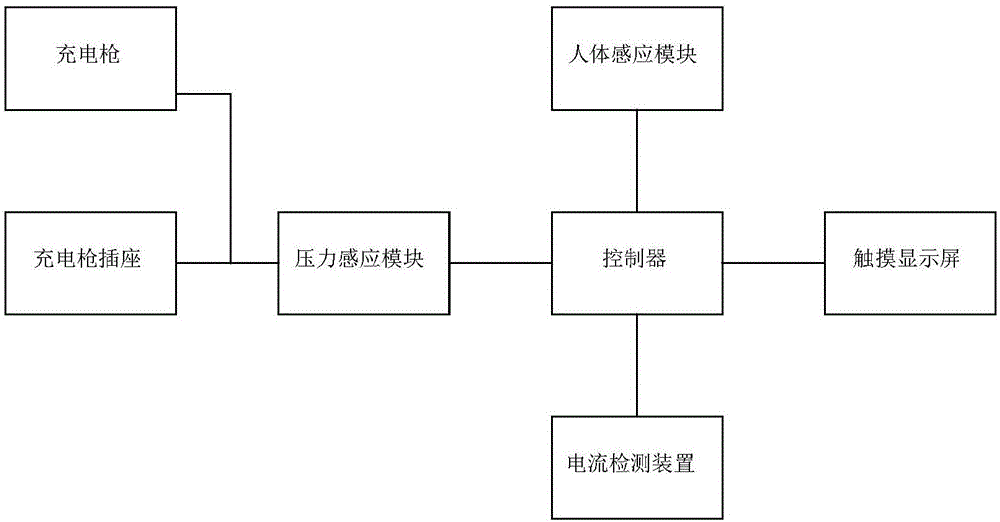

图2是本实用新型充电桩的电路原理图。

具体实施方式

参照图1、图2所示，本实用新型的一种具有广告播放功能的充电桩，包括充电桩本体1，所述充电桩本体1上设置有充电枪3和充电枪插座4，所述充电桩本体1上设置有用于播放广告的显示装置2和用于感应人体靠近的人体感应模块5，所述充电枪插座4或充电枪3设置有用于检测充电枪3是否被提起的检测模块，还包括控制器，所述控制器分别与显示装置2、人体感应模块5和检测模块连接。本实用新型通过在充电桩上设置用于感应人体靠近的人体感应模块5和用于检测充电枪3是否被提起的检测模块，可同时检测到用户上述两种动作，当用户提起充电枪3且靠近充电桩时，控制显示装置2播放广告信息，避免用户不在场或误检测经过物体时播放无人观看的广告，比单一的检测方式更加可靠，而且成本低、节能环保，对显示屏的控制更准确。

为了方便对用户的动作进行检测，所述充电枪插座4、显示装置2、人体感应模块5设置于充电桩本体1的同一侧面上。

本实施例中，如图1、图2所示，检测模块为设置于充电枪插座4中的压力感应模块6，当充电枪3放置于充电枪插座4中时，所述充电枪3抵压在压力感应模块6上，产生压力信号并传输至控制器，当控制器接收不到压力信号时，表示充电枪3被提起，当控制器重新接收到压力信号时， 表示充电枪3重新放置于充电枪插座4内。

除了本实施例中的压力感应模块6外，所述检测装置还可以有其它检测方式，例如可以为分别设置于充电枪插座4和充电枪3上的导电触片。当两个导电接触片接触时，产生导通信号传输至控制器，当导通信号消失时，表示充电枪3被提起。另外还可以采用红外感应、霍尔感应的方式对充电枪3是否被提起进行检测。

检测用户是否靠近充电桩的人体感应模块5可以采用热红外辐射检测模块、距离检测模块或超声波检测模块等多种方式进行检测。

所述显示装置2除了用于播放广告外，还可设置为用于显示充电信息、作为用户人机交互界面的触摸显示屏，实现一屏多用。

进一步，还包括用于检测当前充电电流的电流检测装置，所述电流检测装置与控制器连接。当电流检测装置检测到充电电流时，表示当前充电桩正在被使用，即充电枪3从充电枪插座4中拔出，通过增加电流检测装置，可提高检测的可靠性。

以上所述，只是本实用新型的较佳实施例而已，本实用新型并不局限于上述实施方式，只要其以相同的手段达到本实用新型的技术效果，都应属于本实用新型的保护范围。
