一种可360度旋转登山指路标牌的制作方法

本实用新型属于交通设备技术领域，特别涉及一种可360度旋转登山指路标牌。

背景技术：

目前市场上的指示标牌大多数都存在安装困难、指示方向不精准、抗风能力差、抗腐蚀能力差的问题。尤其在户外景区、山林中的指示标牌，更是因为设备老化、环境恶略、维护不及时等原因，造成指示牌容易出现方向指示错误、损坏。

技术实现要素：

为解决现有技术和实际情况中存在的上述问题，本实用新型提供一种可360度旋转登山指路标牌，包括箭头指示牌、抱箍和连接单元，所述箭头指示牌与连接单元固定连接，所述连接单元包括水平板和两侧的立板，所述连接单元两侧立板上设有抱箍穿过的连接孔眼，所述抱箍为弹性回转件，所述指路标牌还设有抱箍回转后将抱箍紧固在立杆上的紧固装置。

优选地，所述紧固装置为连接螺丝单元，所述连接螺丝单元包括连接螺丝和连接头，所述连接头设有抱箍回转孔和供连接螺丝穿过的螺丝孔，所述抱箍上设有多个横向孔，所述抱箍回转孔可供抱箍回转后穿过，所述抱箍回转孔与螺丝孔想通，可通过螺丝的旋进将抱箍收紧。

优选地，所述连接单元由工字钢制作。

优选地，所述抱箍宽度为50MM-70MM。

优选地，箭头指示牌上标注步道的里程、服务单位二维码、消耗能量指示、海拔、区域位置信息。

优选地，所述抱箍为两个。

本实用新型主体为一种可360度旋转登山指路标牌，用工字钢制成的连接单元、抱箍、连接螺丝和箭头指示牌连接立杆后根据道路方向旋转，形成登山步道指示系统。

登山步道指示系统的配件配合合理便捷，可灵活安装。指示牌可以达到抗风、抗腐蚀。达到指示方向精准的效果，360度看旋转指示方向，各个角度都可准确无误的由箭头指示牌指示。

本发明具有弹性，抗风、抗撞击、易恢复原位。

正常天气情况下可以保证指示牌的正确指向，在强台风天气指示牌顺风向偏转，大大减少被吹倒的可能。

附图说明

下面结合附图和具体实施方式进一步说明：

图1是本实用新型一种可360度旋转登山指路标牌的结构示意图。

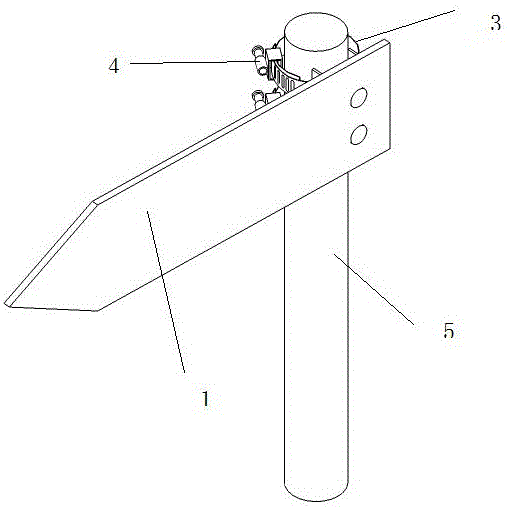

图2是本实用新型一种可360度旋转登山指路标牌与立杆连接的结构示意图。

图3是本实用新型一种可360度旋转登山指路标牌的抱箍的结构示意图。

图4是本实用新型一种可360度旋转登山指路标牌的连接头的结构示意图。

具体实施方式

如图1所示，一种可360度旋转登山指路标牌，包括箭头指示牌1、抱箍3、连接螺丝单元4和连接单元2，所述箭头指示牌1与连接单元2固定连接，所述连接单元2包括水平板和两侧的立板，所述连接单元两侧立板上设有抱箍穿过的连接孔眼，所述抱箍3为弹性回转件，所述抱箍3回转后通过连接螺丝单元4在立杆5上紧固。

所述连接螺丝单元4包括连接螺丝和连接头41，所述连接头41设有抱箍回转孔和供连接螺丝穿过的螺丝孔，所述抱箍3上设有多个横向孔，所述抱箍回转孔可供抱箍回转后穿过，所述抱箍回转孔与螺丝孔想通，可通过螺丝的旋进将抱箍3收紧。

所述连接单元2由工字钢制作。

与户外指示牌相配的立杆使用直径为6公分的镀锌管定做最为合适，按照施工环境和要求，镀锌钢管可根据立杆的直径宽窄进行不同尺寸的设定。

360度旋转登山指路标牌采用圆形可调节的抱箍，可根据实际施工方案要求进行安装；本实施例户外指示牌使用宽度50MM-70MM的尺寸。

箭头指示牌上标注步道的里程、服务单位二维码、消耗能量指示、海拔、区域位置等有效信息，通过不同色块标记提示路人注意指示内容。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
