簿本内页的改良结构的制作方法

本实用新型涉及一种簿本内页的改良结构，其主要由簿本内页与扣环圈相接处设有复数个等距排列的帽形孔洞，且于每一帽形孔洞的平整点间形成切线，而能顺势平整地撕下内页，使撕下内页后能保持平整无破损。

背景技术：

按，生活中最常接触的簿本内页结构，通常是运用于笔记簿本、活页册、电话簿、绘图本等产品，请参阅图1所示，系现有笔记簿本的立体图，该簿本1由复数张内页10配合环圈2组成，该内页10任一侧开设有复数个等距排列的圆孔洞11，再将具有圆孔洞11的内页10与环圈2穿插环扣而构成一簿本1。

然而，当使用者碰到需要将内页10撕下来做为便条纸时，请仍然参阅图1所示，该内页10撕下来时，因圆孔洞11无固定的拉扯点，因导致每个圆孔洞11受环圈2的拉动而造成破损面100(如图2所示)，该破损面100凹凸不平，而严重影响内页10的美观且不易收藏该内页10，使用上甚不理想，实令人相当困扰。

本实用新型设计人系专门从事于各类文具簿本的研发制造工作，深知传统簿本内页具有上述的缺失，于是乃极力苦思解决的道，并凭借本身的专业及多年来的工作经验，终于在历经数次的修正、试验与改进后，首创出本实用新型。

技术实现要素：

针对现有技术的不足，本实用新型的目的在于：提供一种簿本内页的改良结构，而能顺势平整地撕下内页。

为实现上述目的，本实用新型采用的技术方案是：

一种簿本内页的改良结构，其主要是在簿本内页与扣环圈相互穿插而成一簿本，其特征在于：该簿本内页的一侧设有复数个等距排列的帽形孔洞，该帽形孔洞具有抵掣端及平整点，且每一平整点形成切线状态。

所述簿本内页的改良结构，其中，该扣环圈是活页扣环。

所述簿本内页的改良结构，其中，该簿本是笔记簿本、活页册、活页纸、便条本、电话簿或绘图本。

与现有技术相比较，采用上述技术方案的本实用新型具有的优点在于：能顺势平整地撕下内页。

其次，该内页刻意设计成帽形孔洞，而形成有抵掣端及平整点，有别于传统的圆孔，其重点在于，该帽形孔洞仅由抵掣端及平整点三点组成孔洞，当撕开内页时，只会固定产生两平整点的撕开点，使内页能沿着自平整点的切线撕开，以保持内页端边的平整。

接着，当使用者欲将簿本的内页撕下时，使用者系抽动内页，使内页拉扯扣环圈而能顺着平整点进行撕开动作，此时，该帽形孔洞的抵掣端与内页的间距较为平整点大，所以当拉扯内页时，该抵掣端会先受到扣环圈的抵挡，而由平整点先行断裂，且不会造成平整点的破损，然后再延着平整点形成的切线将内页撕开，使内页在撕开后，可形成一平整的便条纸，相对于现有撕开后破损不整齐，本实用新型甚为美观，以提升便条纸使用上的质感。

附图说明

图1是现有笔记簿本的立体图。

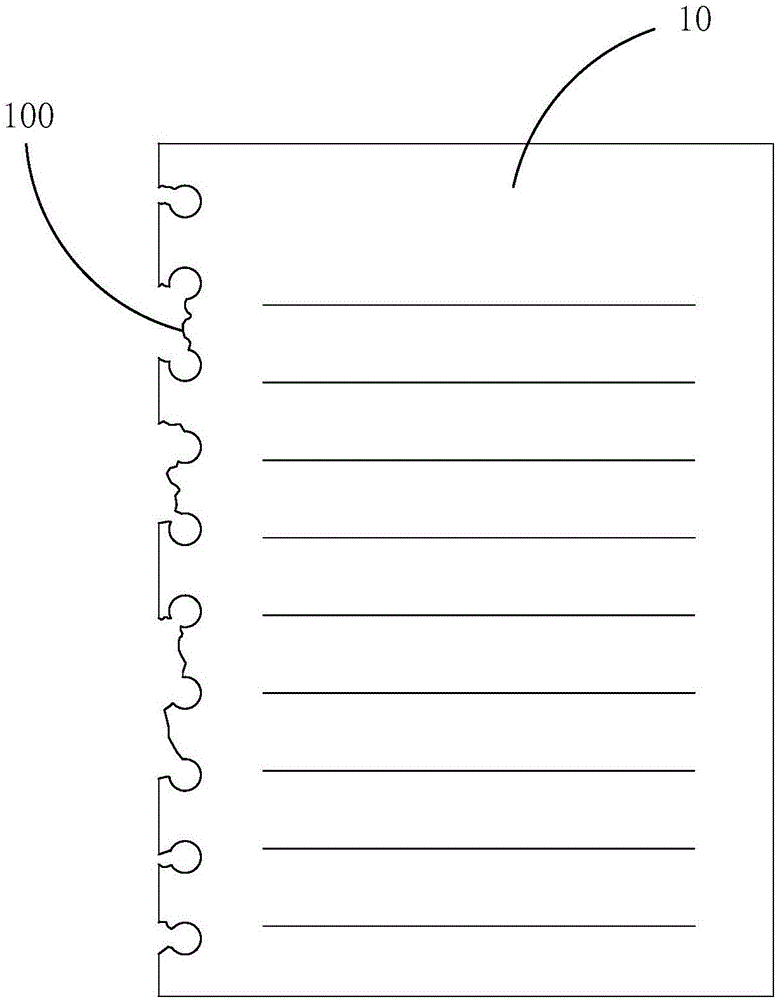

图2是现有内页撕下后的示意图。

图3是本实用新型的立体图。

图4是本实用新型内页的立体图。

图5是本实用新型内页的局部放大图。

图6是本实用新型撕开内页的示意图。

图7是本实用新型帽形孔洞的局部放大图。

图8是本实用新型整平内页的示意图。

附图标记说明：〔现有技术〕1-簿本；10-内页；100-破损；11-圆孔洞；2-环圈；〔本实用新型〕3-簿本；30-内页；31-帽形孔洞；310-抵掣端；311-平整点；33-便条纸；4-扣环圈。

具体实施方式

首先，请参阅图3并配合图4所示，该簿本3其主要由内页30与扣环圈4相互穿插所组成，而该扣环圈4也可为活页扣环，其中，该内页30的一侧设有复数个等距排列的帽形孔洞31，且于每一帽形孔洞31的平整点311自然形成一类似切线状态，而能顺势平整地撕下内页30。其中，该簿本3运用上相当广泛，包括：笔记簿本、活页册、活页纸、便条本、电话簿、绘图本，只要能利用内页30配合扣环圈4组成的簿本，均可适用。

其次，请再参阅图5所示，该内页30刻意设计成帽形孔洞31，而形成有抵掣端310及平整点311，有别于传统的圆孔洞11(如图1所示)，其重点在于，该帽形孔洞31仅由抵掣端310及平整点311三点组成的孔洞，当撕开内页30时，只会固定产生两平整点311的撕开点，以保持内页30端边的平整。

当使用者欲将簿本3的内页30撕下时，请再参阅图6所示，系本实用新型撕开内页的示意图，使用者系抽动内页30，使内页30拉扯扣环圈4而能顺着平整点311进行撕开动作，此时，请配合参阅图7及图8所示，该帽形孔洞31的抵掣端310与内页30的间距较为平整点311大，所以当拉扯内页30时，该抵掣端310会先受到扣环圈4的抵挡，而由平整点311先行断裂，且不会造成平整点311的破损，然后再延着平整点311形成的切线将内页30撕开，使内页30在撕开后，可形成一平整的便条纸33，相对于现有撕开后破损不整齐，本实用新型甚为美观，以提升便条纸33使用上的质感。

综上所述，本实用新型簿本内页的结构改良，系在簿本内页的一侧开设有复数个等距帽形孔洞，且于每一帽形孔洞间形成有抵掣端及平整点，使撕下内页后能保持平整无破损，为相当实用且便利者，理已符合新型的专利要件，爰依法提出专利申请。
