一种油漆笔的制作方法

本实用新型属于上漆装置技术领域，涉及一种油漆笔。

背景技术：

在人们的日常生活中离不开油漆的使用，油漆能够使一样物品变得美观，例如家具、汽车等等，但是在生活中难免会遇到磕碰的情况，造成部分油漆脱落，如果去厂家维修就非常麻烦，花费也非常的高。

技术实现要素：

为了克服现有技术的上述缺点，本实用新型提供一种油漆笔，它能够提供在物品磕碰掉漆后提供补漆，同时也能够作为笔进行绘画写字。

本实用新型解决其技术问题所采用的技术方案是：一种油漆笔，包括一个圆柱形的笔体，该笔体呈中空结构，并在笔体内装有液态油漆，同时在笔体内还放置有一块球形铁块从而能够在摇动中使铁块在笔体内运动避免油漆凝固，在该笔体前端设置有一个开孔，在该开孔内则塞有一个笔芯同时该笔芯的末端卡在一个一个固定在笔体前端的弹性装置上。

在所述开孔周围均匀分布有若干个凸刺，通过凸刺将笔芯固定。

所述弹性装置包括与笔芯相接的卡杆，卡杆套接在一个卡帽内并能够通过卡帽顶端的开孔使卡杆远离笔芯端伸出，同时在卡杆与卡帽套接在一起的卡杆部分上套接有一块弹簧，弹簧的一端顶在卡帽顶部内侧，另一端则与卡杆上凸起的一圈圆形凸边相接，该圆形凸边能够与卡帽前端向内凹陷的凹槽边无缝衔接达到密封的目的。

在所述卡帽的顶部周围设置有开槽，从而能够使油漆进入卡帽内，并在卡杆向后推时从卡杆与卡帽之间流出打湿笔芯。

在所述笔体前端设置有用于保护笔芯避免油漆凝固的笔帽。

本实用新型的有益效果是：它能够提供在物品磕碰掉漆后提供补漆，同时也能够作为笔进行绘画写字，同时只需要将笔芯向后顶则能够使油漆向下流出，具有使用方便、避免油漆凝固、使用效果好范围广等特点。

附图说明

图1是本实用新型结构示意图；

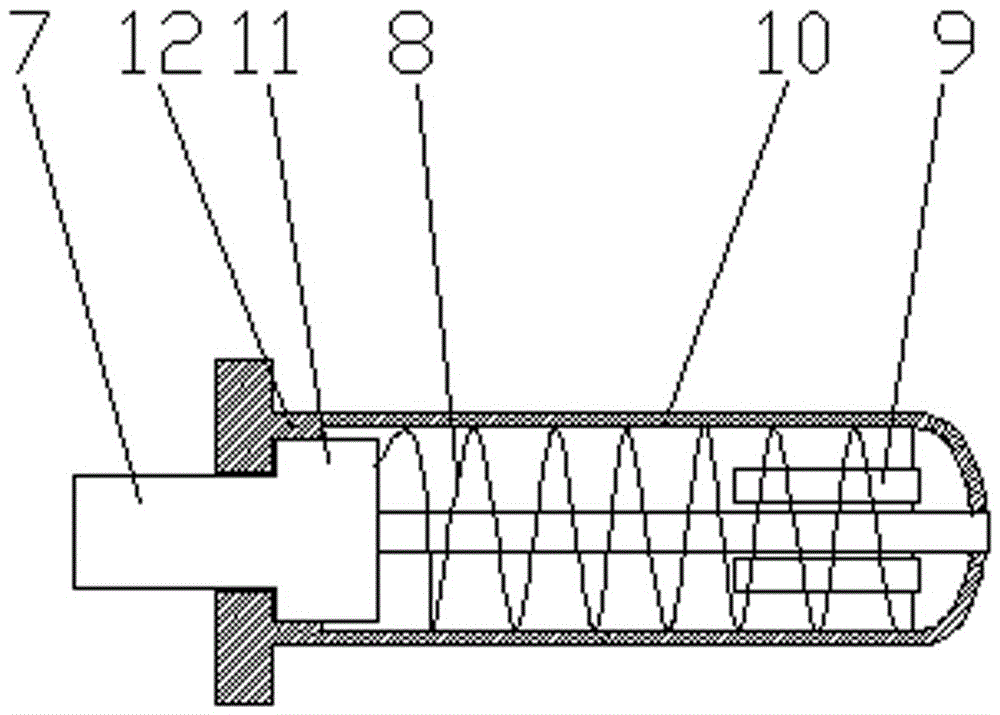

图2是弹性装置结构示意图。

图中：1-笔芯，2-笔体，3-弹性装置，4-开孔，5-凸刺，6-铁块，7-卡杆，8-弹簧，9-开槽，10-卡帽，11-凸边，12-凹槽，13-笔帽。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

参见图1和图2，一种油漆笔，包括一个圆柱形的笔体2，该笔体2呈中空结构，并在笔体2内装有液态油漆，同时在笔体2内还放置有一块球形铁块6从而能够在摇动中使铁块6在笔体2内运动避免油漆凝固，在该笔体2前端设置有一个开孔4，在该开孔4内则塞有一个笔芯1同时该笔芯1的末端卡在一个一个固定在笔体2前端的弹性装置3上。

在所述开孔4周围均匀分布有若干个凸刺5，通过凸刺5将笔芯1固定。

所述弹性装置3包括与笔芯1相接的卡杆7，卡杆7套接在一个卡帽10内并能够通过卡帽10顶端的开孔4使卡杆7远离笔芯1端伸出，同时在卡杆7与卡帽10套接在一起的卡杆7部分上套接有一块弹簧8，弹簧8的一端顶在卡帽10顶部内侧，另一端则与卡杆7上凸起的一圈圆形凸边11相接，该圆形凸边11能够与卡帽10前端向内凹陷的凹槽12边无缝衔接达到密封的目的。

在所述卡帽10的顶部周围设置有开槽9，从而能够使油漆进入卡帽10内，并在卡杆7向后推时从卡杆7与卡帽10之间流出打湿笔芯1。

在所述笔体2前端设置有用于保护笔芯1避免油漆凝固的笔帽13。

本实用新型能够提供在物品磕碰掉漆后提供补漆，同时也能够作为笔进行绘画写字，同时只需要将笔芯1向后顶则能够使油漆向下流出，具有使用方便、避免油漆凝固、使用效果好范围广等特点。
